X-Feeder Upgrade Installieren Kabelverbindung zur Verteilerpla tine lösen 12 AI X-Feeder Upgrade Package AI X-Feeder Upgrade Packa ge 3.2 3 . 2 K a b e lv e r b in d u n g z u r V e r t e ile r p la t in e lö s e n Kabel…

X-Feeder Upgrade Installieren

Linke Seitenabdeckung entfernen

AI X-Feeder Upgrade Package AI X-Feeder Upgrade Package 11

3 X-Feeder Upgrade Installieren

X-Feeder Upgrade Installieren

3.1

3.1 Linke Seitenabdeckung entfernen

Linke Seitenabdeckung entfernen

Benötigtes Werkzeug:

▪ Kreuzschlitzschraubendreher

▪ TORX-Schraubendreher Größe T8

► Legen Sie das Zuführmodul vorsichtig mit der rechten

Seite auf eine stabile, ebene und saubere Unterlage.

► Lösen Sie die Schrauben, wie in der Abbildung ange

geben.

Grüne Pfeile: Schrauben, für die Sie einen TORX-

Schraubendreher mit 0,6 Nm Drehmoment verwenden.

Blaue Pfeile: Schrauben, für die Sie einen Kreuzschlitz

schraubendreher mit 0,9 Nm Drehmoment verwenden.

Starten Sie das Lösen der Schrauben an der mit dem

grünen Pfeil gekennzeichneten Position.

► Heben Sie die Seitenabdeckung am hinteren Ende

an.

► Ziehen Sie die Seitenabdeckung leicht schräg nach

hinten.

Achten Sie darauf, dass Sie dabei die Lasche gerade

aus der Antriebseinheit ziehen.

► Legen Sie die Seitenabdeckung an einen

geschützten und sauberen Platz.

X-Feeder Upgrade Installieren

Kabelverbindung zur Verteilerplatine lösen

12 AI X-Feeder Upgrade Package AI X-Feeder Upgrade Package

3.2

3.2 Kabelverbindung zur Verteilerplatine lösen

Kabelverbindung zur Verteilerplatine lösen

3.3

3.3 Schrauben auf rechter Fördererseite entfernen

Schrauben auf rechter Fördererseite entfernen

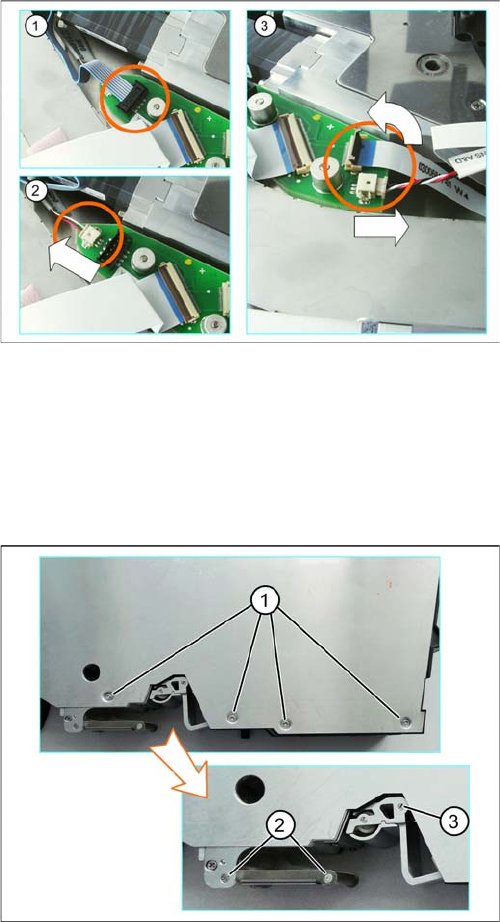

► (1) Ziehen Sie den in der Abbildung gekennzeichne

ten Stecker nach oben aus dem Anschluss.

Um den Stecker zu lösen, bewegen Sie diesen vor

sichtig seitlich hin und her.

► (2) Ziehen Sie den in der Abbildung gekennzeichne

ten Stecker in Pfeilrichtung aus dem Anschluss. Zie

hen Sie dabei am Stecker und NICHT am Kabel.

► (3) Klappen Sie vorsichtig den Verschluss vom Flach

kabel-Anschluss nach links oben auf und lösen Sie

das Flachkabel.

Achten Sie darauf, den Verschluss nicht zu weit nach

hinten zu drücken. Der Verschluss könnte abbre

chen.

► Ziehen Sie den in der Abbildung gekennzeichneten

Stecker vorsichtig in Pfeilrichtung aus dem An

schluss. Ziehen Sie dabei am Stecker und NICHT am

Kabel.

Benötigtes Werkzeug:

▪ Schlitzschraubendreher

▪ Innensechskant Größe 2

▪ TORX-Schraubendreher Größe T8

▪ Splintentreiber 1,4

► Legen Sie das Zuführmodul vorsichtig auf die linke

Seite.

► (1) Lösen Sie die Schrauben des Folienbehälters.

► (2) Entnehmen Sie die Wellen und Rollen der Folien

schwinge.

► (3) Drücken Sie die Wippe bis zum Anschlag in die

Feder, um die Lagerwelle zu entlasten.

► Lösen Sie die Lagerwelle und entnehmen Sie die

Wippe.

Legen Sie den Förderer vorsichtig an einen geschützten

und sauberen Platz.

X-Feeder Upgrade Installieren

Folienantrieb demontieren

AI X-Feeder Upgrade Package AI X-Feeder Upgrade Package 13

3.4

3.4 Folienantrieb demontieren

Folienantrieb demontieren

3.5

3.5 Stopfrad und Teile der Folienschwinge ersetzen

Stopfrad und Teile der Folienschwinge ersetzen

Benötigtes Werkzeug:

▪ Kreuzschlitzschraubendreher

▪ TORX-Schraubendreher Größe T8

► (1) Lösen Sie die in der Abbildung gekennzeichneten

Schrauben.

► Drehen Sie den Folienentsorgungsantrieb um.

► (2) Lösen Sie die in der Abbildung gekennzeichnete

Schraube.

► (3) Lösen Sie die in der Abbildung gekennzeichneten

Schrauben.

Benötigtes Werkzeug:

▪ Innensechskante Gr. 2

▪ Kreuzschlitzschraubendreher

▪ Schlitzschraubendreher

▪ Pinzette

► (1) Lösen Sie die in der Abbildung gekennzeichneten

Schrauben oben und unten am Abstreifblech. Je

nach Breite des Zuführmoduls sind hier oben und un

ten insgesamt bis zu 4 Schrauben zu lösen.

► (2) Lösen Sie die Schrauben am Deckel des Folie

nentsorgungsantriebs.

► Heben Sie die Deckplatte vom Folienentsorgungsan

trieb ab.

► (1) Heben Sie das Stufenzahnrad mit einer Pinzette

aus dem Folienentsorgungsantrieb.

Achtung: Das Stufenzahnrad ist fettig!

► (2) Entnehmen Sie das gerändelte Stopfrand und er

setzen Sie es durch das neue "Stopfrad verzahnt

kpl."
