X-Feeder Upgrade Installieren Einzelteile der Wippe ersetzen 14 AI X-Feeder Upgrade Package AI X-Feeder Upgrade Packa ge 3.6 3 . 6 E in z e lt e ile d e r W ip p e e r s e t z e n Einzelteile der Wippe ersetzen ► Stellen…
X-Feeder Upgrade Installieren
Folienantrieb demontieren
AI X-Feeder Upgrade Package AI X-Feeder Upgrade Package 13
3.4
3.4 Folienantrieb demontieren
Folienantrieb demontieren
3.5
3.5 Stopfrad und Teile der Folienschwinge ersetzen
Stopfrad und Teile der Folienschwinge ersetzen
Benötigtes Werkzeug:
▪ Kreuzschlitzschraubendreher
▪ TORX-Schraubendreher Größe T8

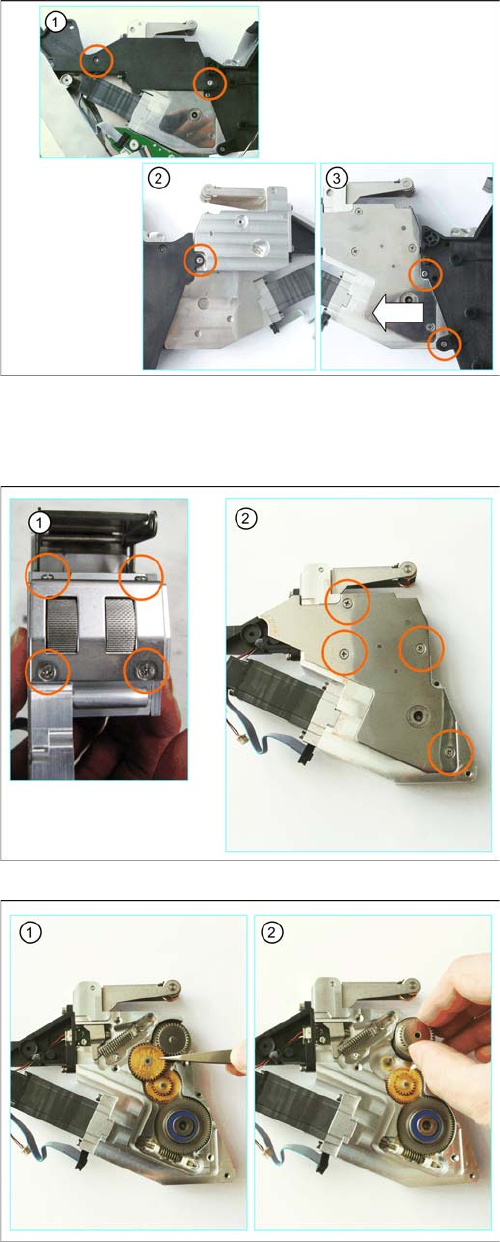

► (1) Lösen Sie die in der Abbildung gekennzeichneten
Schrauben.
► Drehen Sie den Folienentsorgungsantrieb um.
► (2) Lösen Sie die in der Abbildung gekennzeichnete
Schraube.
► (3) Lösen Sie die in der Abbildung gekennzeichneten
Schrauben.
Benötigtes Werkzeug:
▪ Innensechskante Gr. 2
▪ Kreuzschlitzschraubendreher
▪ Schlitzschraubendreher
▪ Pinzette
► (1) Lösen Sie die in der Abbildung gekennzeichneten
Schrauben oben und unten am Abstreifblech. Je
nach Breite des Zuführmoduls sind hier oben und un
-
ten insgesamt bis zu 4 Schrauben zu lösen.
► (2) Lösen Sie die Schrauben am Deckel des Folie
-
nentsorgungsantriebs.
► Heben Sie die Deckplatte vom Folienentsorgungsan
-
trieb ab.
► (1) Heben Sie das Stufenzahnrad mit einer Pinzette
aus dem Folienentsorgungsantrieb.
Achtung: Das Stufenzahnrad ist fettig!
► (2) Entnehmen Sie das gerändelte Stopfrand und er
-
setzen Sie es durch das neue "Stopfrad verzahnt
kpl."
X-Feeder Upgrade Installieren
Einzelteile der Wippe ersetzen
14 AI X-Feeder Upgrade Package AI X-Feeder Upgrade Package
3.6
3.6 Einzelteile der Wippe ersetzen
Einzelteile der Wippe ersetzen

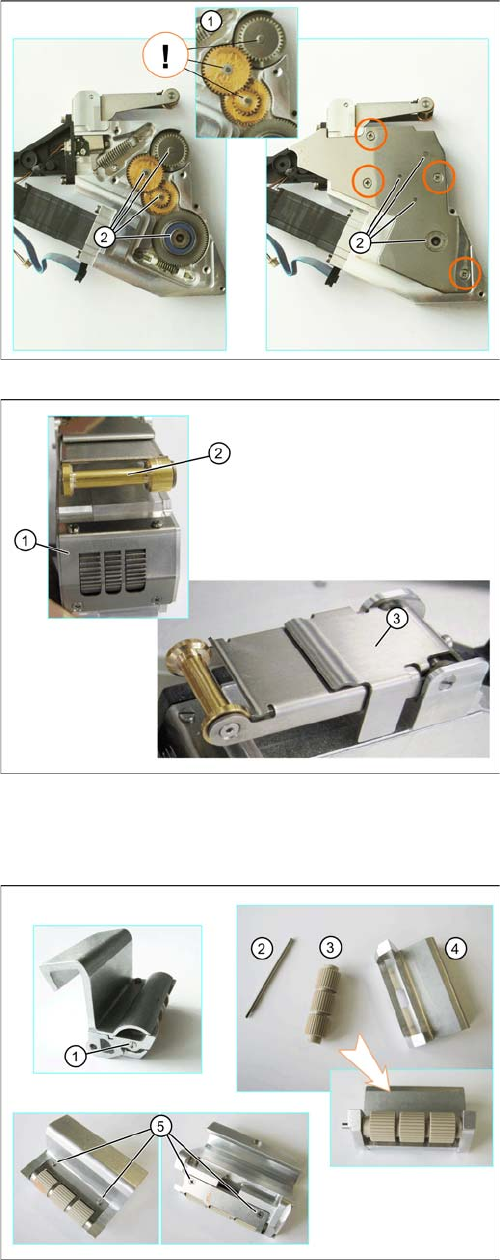

► Stellen Sie sicher, dass die passenden Beilegschei
-
ben (1) auf den Zahnradachsen liegen.
► Legen Sie die Deckplatte auf den Folienentsorgungs
-
antrieb.
Achten Sie darauf, dass die Deckplatte an den Zahn
-
radachsen (2) einrastet und die Deckplatte flach an
der Seitenabdeckung anliegt.
► Befestigen Sie die Deckplatte mit den in der Abbil
-
dung gekennzeichneten Senkkopfschrauben.
► (1) Schrauben Sie das neue Abstreifblech, mit den
Originalschrauben, an den Folienentsorgungsan
-
trieb, beginnend mit den oben liegenden Schlitz
-
schrauben.
► Montieren Sie die neue Faltrolle (2) mit der Original
Welle und Schraube.
► Setzen Sie den "Einsatz Folienschwinge" ein (3) und
montieren diesen mit der Original Welle.
Achtung! Die ursprünglich vorhandene Rolle ist nicht
weiter erforderlich und entfällt.
Benötigtes Werkzeug:
▪ Kreuzschlitzschraubendreher
▪ Schlitzschraubendreher
► (1) Entnehmen Sie die in der Abbildung gekennzeich
-
nete Lagerwelle aus der alten Wippe.
► Setzen Sie das neue Stopfrad (3) wie abgebildet in
die neue Wippe (4) ein und befestigen Sie es mit der
zuvor entnommenen Lagerwelle (2). Stellen Sie si
-
cher, dass sich das Stopfrad leichtgängig in der Wip
-
pe bewegen lässt.
► Setzen Sie das neue Abstreifblech (5) ein und befes
-
tigen Sie es mit den mitgelieferten Schrauben, begin
-
nend mit den oben liegenden Schlitzschrauben.
X-Feeder Upgrade Installieren
Klappe der Folienentsorgung montieren
AI X-Feeder Upgrade Package AI X-Feeder Upgrade Package 15
3.7
3.7 Klappe der Folienentsorgung montieren
Klappe der Folienentsorgung montieren
3.8
3.8 Folienentsorgung montieren
Folienentsorgung montieren
► Öffnen Sie die Klappe vollständig.
► Ziehen Sie die vorhandene Klappe vorsichtig vom
Zuführmodul ab.
► Reinigen Sie den Folienbehälter innen von evtl. Foli
-
enresten.

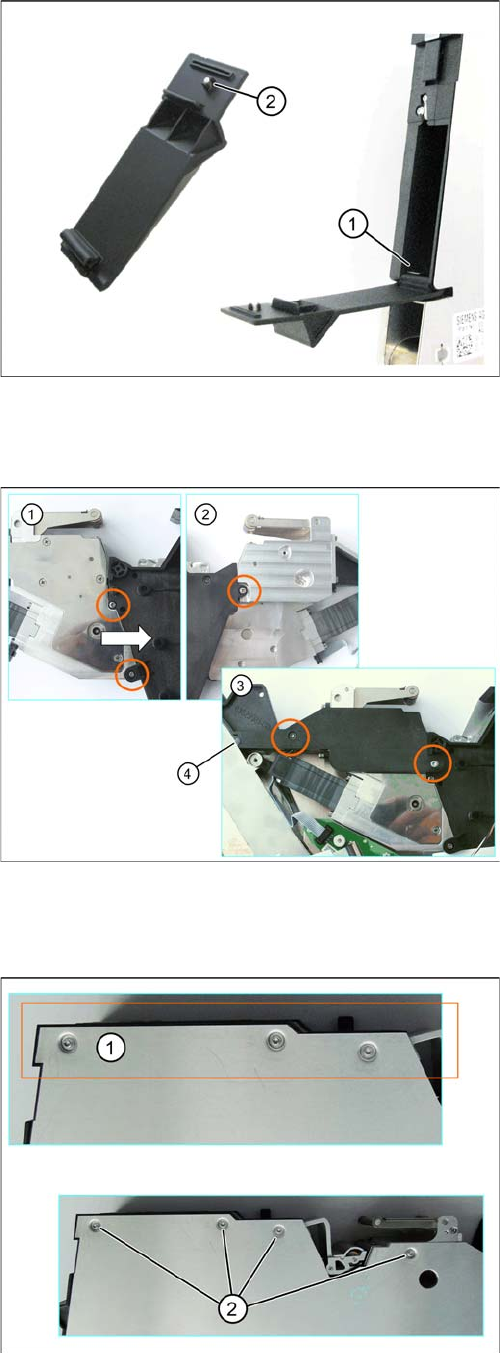

► Setzen Sie die neue Klappe vorsichtig in den
Folienbehälter ein. Die Feder (1) ist damit außer Kraft
gesetzt. Sie wird nicht weiter benötigt, da die Funkti
-
on jetzt durch den Magnet (2) erfolgt.
Benötigtes Werkzeug:
▪ Kreuzschlitzschraubendreher
▪ TORX-Schraubendreher Größe T8
► (1) Drücken Sie den Folienentsorgungsantrieb in
Pfeilrichtung an den Folienbehälter.
► Befestigen Sie den Folienantrieb mit den gekenn
-
zeichneten Zylinderkopfschrauben. Achten Sie dar
-
auf die Beilegscheiben einzulegen.
► (2) Drehen Sie den Folienentsorgungsantrieb um und
befestigen Sie die in der Abbildung gekennzeichne
-
ten Zylinderkopfschraube.
► (3) Drehen Sie den Folienentsorgungsantrieb erneut
um und befestigen Sie das Distanzstück mit den in
der Abbildung gekennzeichneten Torx-Schrauben.
Achten Sie auf den korrekten Sitz des Dichtgummis
(4).
► (1) Legen Sie das Zuführmodul vorsichtig auf die lin
-
ke Seite. Positionieren Sie den Folienbehälter so,
dass er bündig an der Seitenabdeckung anliegt.
► (2) Befestigen Sie die in der Abbildung gekennzeich
-
neten Schrauben.
