X-Feeder Upgrade Installieren Vollständig installiertes Upgrade Package 18 AI X-Feeder Upgrade Package AI X-Feeder Upgrade Packa ge
X-Feeder Upgrade Installieren
Vollständig installiertes Upgrade Package
AI X-Feeder Upgrade Package AI X-Feeder Upgrade Package 17
3.11
3.11 Vollständig installiertes Upgrade Package
Vollständig installiertes Upgrade Package

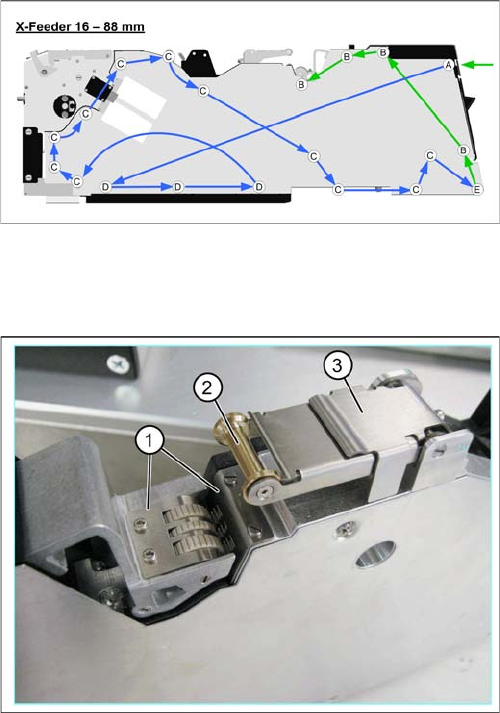

► Schrauben Sie die Seitenabdeckung an das
Zuführmodul, wie im Folgenden in den Schraubbil
-
dern abgebildet. Beginnen Sie mit Schraube (A)
rechts unter dem Bedienfeld.
Grüne Pfeile: Schrauben, für die Sie einen TORX-
Schraubendreher mit 0,6 Nm Drehmoment verwenden.
Blaue Pfeile: Schrauben, für die Sie einen Kreuzschlitz
-
schraubendreher mit 0,9 Nm Drehmoment verwenden.
1. Überarbeitete Wippe mit neuem Stopfrad Design
2. Neue Faltrolle
3. Einsatz Folienschwinge
X-Feeder Upgrade Installieren
Vollständig installiertes Upgrade Package
18 AI X-Feeder Upgrade Package AI X-Feeder Upgrade Package
