Einleitung
X-Feeder Upgrade Package
AI X-Feeder Upgrade Package AI X-Feeder Upgrade Package 7
1
1 Einleitung
Einleitung
1.1
1.1 X-Feeder Upgrade Package
X-Feeder Upgrade Package
Das X-Feeder Upgrade Package ist eine Nachrüstung für X-Förderer, das die Möglichkeit bietet die Be
-
dienung und den Folientransport von X-Feedern deutlich zu verbessern.
▪ Geänderte Wippe und Folienführung! -> Keine weitere Unterscheidung erforderlich, ob mit oder
ohne PSA-Folie (Pressure Sensitive Adhesive - sehr klebrigen Folienrändern) gefertigt wird. Die
Clips können damit entfallen.
▪ Verzahnte Stopfräder am Folientransport! -> Verbesserter Griff auf die Folie und damit sicherer und
spurtreuer Transport der Folie.
▪ Klappe am Folienbehälter mit Magnetverriegelung! -> Definierte Kraft, wann sich die Klappe öffnet.
Das Upgrade Package ist verfügbar für 16-104mm X-Förderer.
▪ SIPLACE X-Feeder Upgrade Package X16 [03096682-xx]
▪ SIPLACE X-Feeder Upgrade Package X24 [03085739-xx]
▪ SIPLACE X-Feeder Upgrade Package X32 [03085751-xx]
▪ SIPLACE X-Feeder Upgrade Package X44 [03085492-xx]
▪ SIPLACE X-Feeder Upgrade Package X56 [03085761-xx]
▪ SIPLACE X-Feeder Upgrade Package X72 [03085771-xx]
▪ SIPLACE X-Feeder Upgrade Package X88 [03085781-xx]
▪ SIPLACE X-Feeder Upgrade Package X104 [03086059-xx]

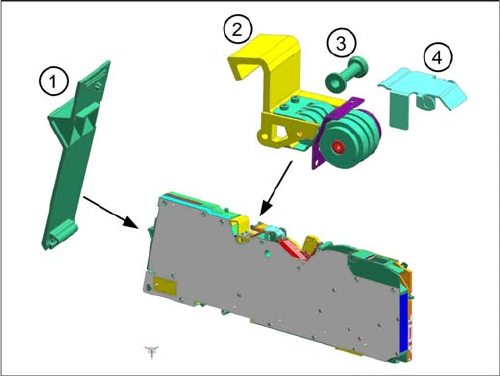

1. Überarbeitete Klappe an der Folienentsorgung
- Öffnet sofort, wenn der Folientank voll ist (entweder
offen oder zu).
2. Überarbeitete Wippe mit neuem Stopfrad Design
- Mehr Grip auf die Folie bei gleichmäßiger Einzugs
-
kraft.
3. Neue Folienrolle
- Folie wird automatisch gefaltet, d.h. der Förderer ar
-
beitet ebenso, ob mit oder ohne klebrige Folie gear
-
beitet wird.
4. Einsatz Folienschwinge
- Unterstützt das Falten der Folie im Zusammenspiel
mit der Faltrolle.
