1. GerberWorks 티칭 프로그램

PARMI CO., LTD.

REV 1.2

1. GerberWorks 티칭 프로그램

1.1 개요

SPIworks 검사 프로그램에서 검사하고자 하는 모델을 생성하기 위해서는 패드 파일을 필요로

한다. 이 패드 파일은 GerberWorks 티칭 프로그램에 의해 생성 된다. GerberWorks 티칭 프

로그램은 PCB(Printed Circuit Board, 인쇄 회로 기판) 제조용 거버 파일로부터 패드 데이터를

추출하여 패드 파일을 생성하는 프로그램이다. [그림 1-1]은 SPI장비에 필요한 프로그램들간

의 상호작용을 도식한 것이다.

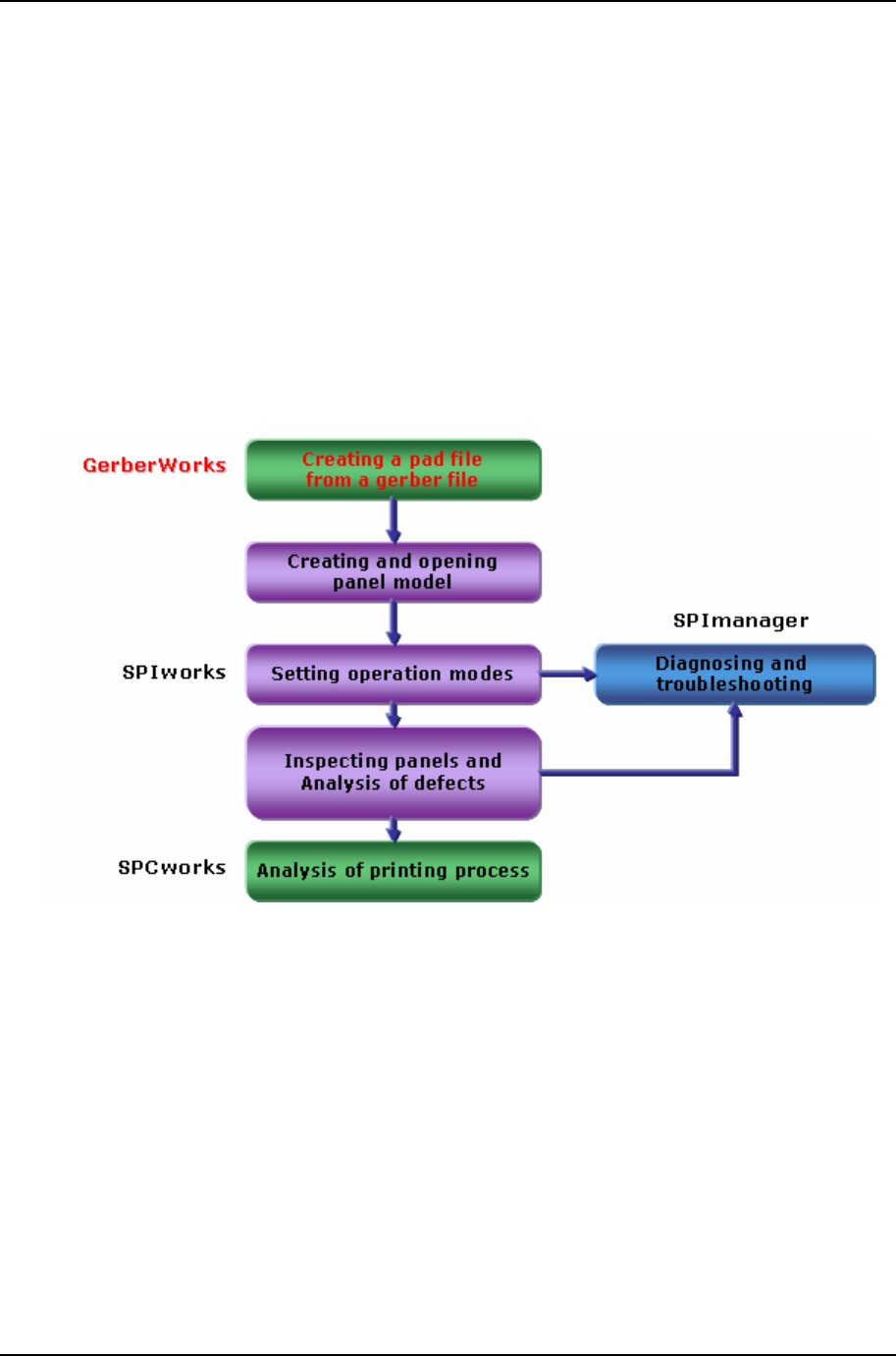

[그림 1-1] 티칭 프로그램 역할

GerberWorks 티칭 프로그램

SPI HS60 Series

REV 1.2

GerberWorks 프로그램은 바탕화면에서 GerberWorks 프로그램의 실행 아이콘을 더블 클릭하

여 프로그램을 실행한다. 아래의 그림은 GerberWorks 프로그램의 실행 아이콘과

GerberWorks 프로그램의 초기 화면을 보여주고 있다.

[그림 1-2] 실행 아이콘

[그림 1-3] GerberWorks 초기화면
