GerberWorks 티칭 프로그램 SPI HS60 Series 12 REV 1.2 [그림 2-9] 선택 바(C omponent 를 선택한 경우) ① Ap erture 를 선택한 경우 속성 Aperture 를 선택하면 속성 바에 아래와 같은 정보가 표시된다.  ID : Aperture 의 고유번호  AD name : Aperture 를 출력하기 위해 사용된 형상(A perture def …

2. Gerberworks 티칭 프로그램의 화면 구성

PARMI CO., LTD.

REV 1.2

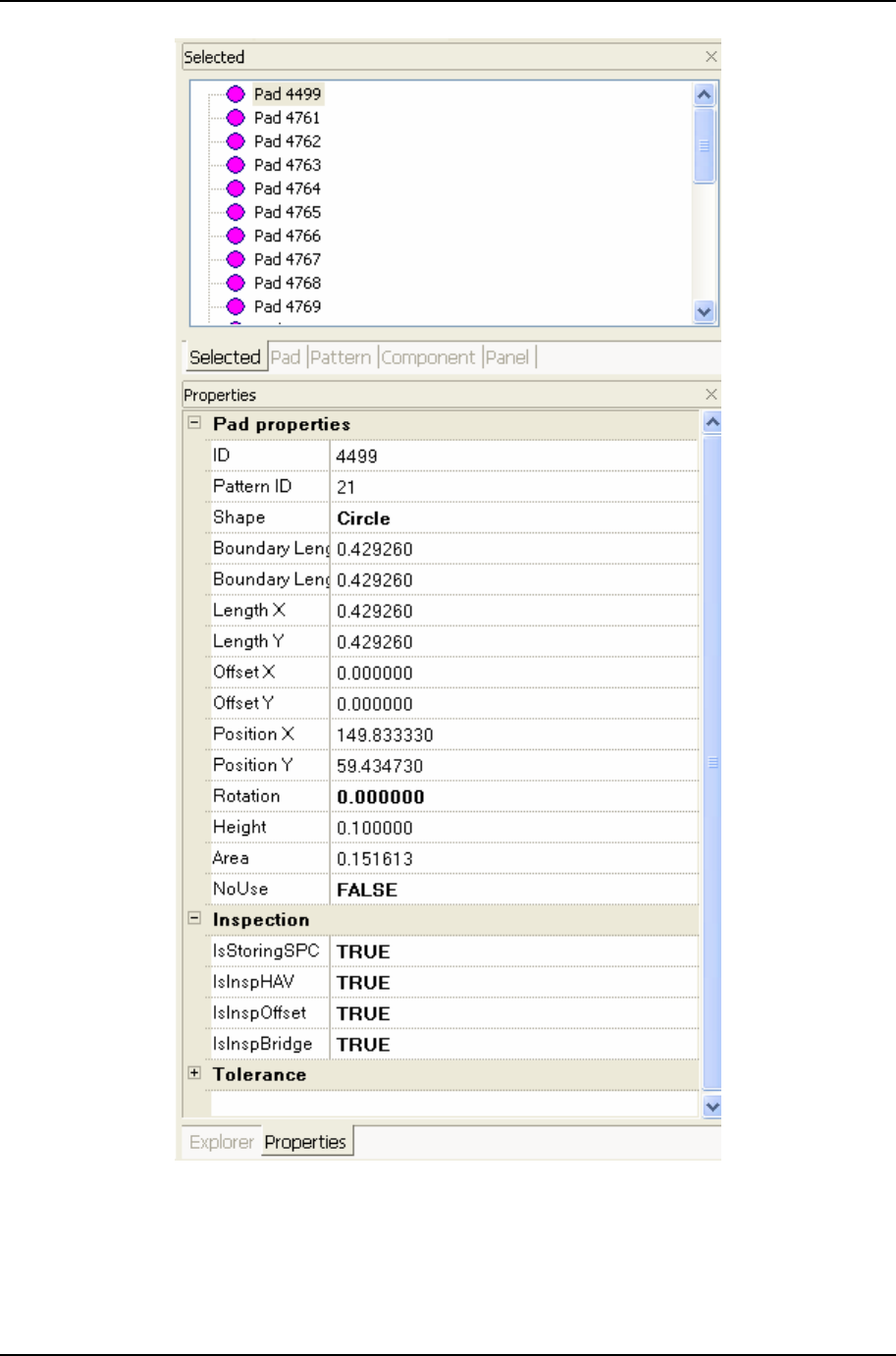

[그림 2-8]선택 바와 속성 바(Pad를 선택한 경우)

GerberWorks 티칭 프로그램

SPI HS60 Series

REV 1.2

[그림 2-9] 선택 바(Component를 선택한 경우)

① Aperture를 선택한 경우 속성

Aperture 를 선택하면 속성 바에 아래와 같은 정보가 표시된다.

 ID : Aperture 의 고유번호

 AD name : Aperture 를 출력하기 위해 사용된 형상(Aperture definition) 번호

 State : Aperture 상태

② Pad 를 선택한 경우 속성

Pad 를 선택한 경우 속성 바에 아래와 같은 정보가 표시된다.

 ID : Pad 의 고유번호

 Pattern ID : Pad 와 연관된 Pattern 고유번호

 Component : 패드가 소속된 컴포넌트 이름

 Pin No : 부여된 패드 번호

 Shape : Pad 의 형상

 Boundary Length X : Pad 의 영역을 포함한 넓이가 최소인 사각형의 가로 길이

 Boundary Length Y : Pad 의 영역을 포함한 넓이가 최소인 사각형의 세로 길이

 Length X : Pad 의 가로길이

 Length Y : Pad 의 세로갈이

 Offset X : 형상중심.x – 무게중심.x

 Offset Y : 형상중심.y – 무게중심.y

2. Gerberworks 티칭 프로그램의 화면 구성

PARMI CO., LTD.

REV 1.2

 Position X : Pad 의 X 좌표 위치

 Position Y : Pad 의 Y 좌표 위치

 Rotation : Pad 의 영역을 포함한 넓이가 최소인 사각형과 X 좌표 사이의 각도

 Height : Stencil 높이

 Area : Pad 의 넓이

 NoUse : 검사유무 선택

※ 패드(Pad)와 패턴(Pattern)

① 패드(Pad) – 적색 선분 또는 적색 도형

기판에서 납(솔더 페이스트)이 도포되는 부위로서 부품의 리드가 놓여지는 곳이다.

SMD형 부품이 놓여지는 SMD형 패드와 Through-Hole형 부품이 삽입되는 홀형 패드가 있

다.

② 패턴(Pattern)

상호 연결된 플래쉬(Flash) 및 트레이스(Trace)의 집합으로서 같은 형상, 크기, 각도를 갖

는다. 일반적으로 하나의 패턴에 대하여 여러 개의 패드가 존재한다.
