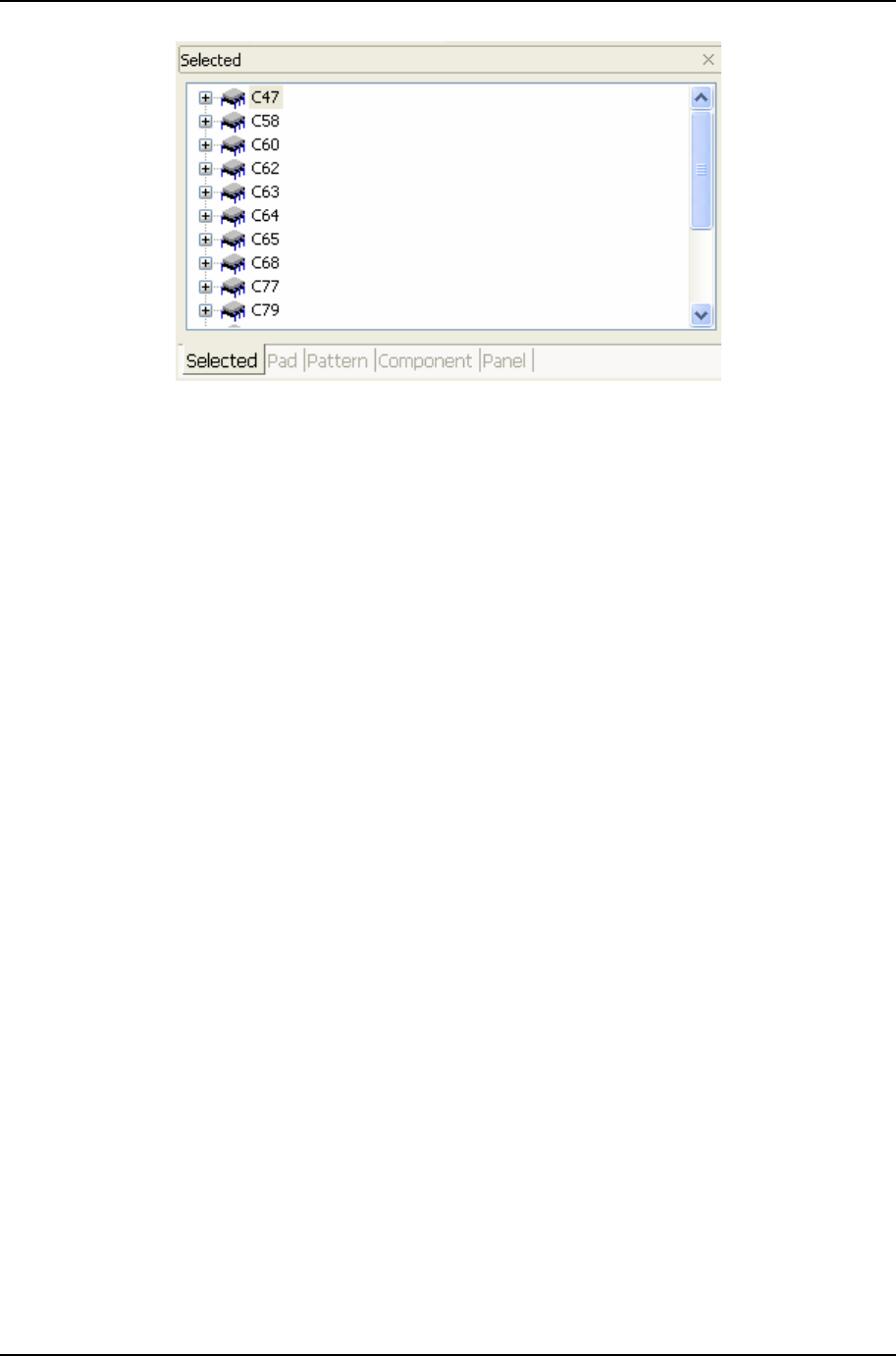

[그림 2-9] 선택 바(Component를 선택한 경우)
① Aperture를 선택한 경우 속성
Aperture 를 선택하면 속성 바에 아래와 같은 정보가 표시된다.
ID : Aperture 의 고유번호
AD name : Aperture 를 출력하기 위해 사용된 형상(Aperture definition) 번호
State : Aperture 상태
② Pad 를 선택한 경우 속성
Pad 를 선택한 경우 속성 바에 아래와 같은 정보가 표시된다.
ID : Pad 의 고유번호
Pattern ID : Pad 와 연관된 Pattern 고유번호
Component : 패드가 소속된 컴포넌트 이름
Pin No : 부여된 패드 번호
Shape : Pad 의 형상
Boundary Length X : Pad 의 영역을 포함한 넓이가 최소인 사각형의 가로 길이
Boundary Length Y : Pad 의 영역을 포함한 넓이가 최소인 사각형의 세로 길이
Length X : Pad 의 가로길이
Length Y : Pad 의 세로갈이
Offset X : 형상중심.x – 무게중심.x
Offset Y : 형상중심.y – 무게중심.y
2. Gerberworks 티칭 프로그램의 화면 구성
PARMI CO., LTD.
13
REV 1.2
Position X : Pad 의 X 좌표 위치
Position Y : Pad 의 Y 좌표 위치
Rotation : Pad 의 영역을 포함한 넓이가 최소인 사각형과 X 좌표 사이의 각도
Height : Stencil 높이
Area : Pad 의 넓이
NoUse : 검사유무 선택
※ 패드(Pad)와 패턴(Pattern)
① 패드(Pad) – 적색 선분 또는 적색 도형
기판에서 납(솔더 페이스트)이 도포되는 부위로서 부품의 리드가 놓여지는 곳이다.
SMD형 부품이 놓여지는 SMD형 패드와 Through-Hole형 부품이 삽입되는 홀형 패드가 있
다.
② 패턴(Pattern)
상호 연결된 플래쉬(Flash) 및 트레이스(Trace)의 집합으로서 같은 형상, 크기, 각도를 갖
는다. 일반적으로 하나의 패턴에 대하여 여러 개의 패드가 존재한다.
GerberWorks 티칭 프로그램
SPI HS60 Series
14
REV 1.2
2.5 패드 바(Pad Bar)
패드 추출 과정에서 얻어진 모든 패드들을 나열하여 보여준다.

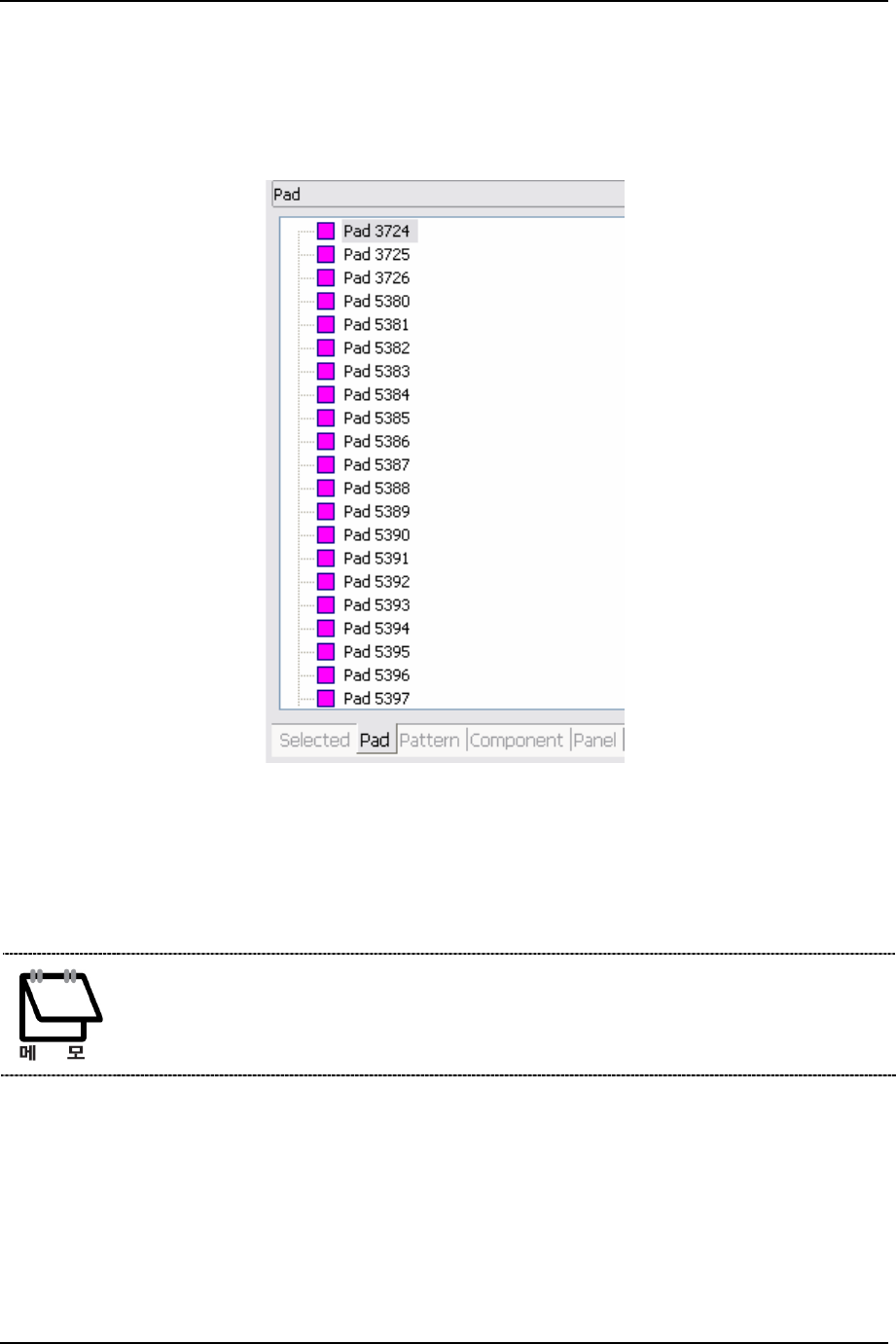

[그림 2-10] 패드 바
※ Pad ID
패드 바에서 보여지는 Pad 뒤의 숫자는 GerberWorks 프로그램에서 내부적으로 관리되
는 번호이다. 검사기에서 사용되는 Pad ID 와는 구분하여 사용하여야 한다.
