3. Gerberworks 티칭 프로그램의 작업 과정
PARMI CO., LTD.
43
REV 1.2
3.9 자동 패드 추출(Find all pads)
거버 파일은 기판에 대해 많은 정보를 가지고 있지만, 실재 솔더 페이스트가 프린팅 될 위치
와 크기 정보를 가지고 있지는 않다. 따라서 검사기에서 필요한 패드 정보를 추출하기 위해서
는 거버 파일의 플래쉬나 트레이스로부터 패드 정보를 얻어내는 과정이 필요하다.
GerberWorks에서는 패드 추출 방법을 영상처리 알고리듬을 통하여 자동적으로 처리하고 있
다. 메뉴에서 Edit -> Find All Pads 또는 도구 바에서
버튼을 선택하면 기판 전체 혹은
배열 보드로 티칭된 경우에는 선택한 기본 배열에 대해 자동 패드 추출을 진행하게 된다.
자동 패드 추출은 작업 영역내의 독립적인 플래쉬와 트레이스들을 자동으로 인식하고, 이들을
패드로 변환하게 된다. 이때 해당 패드들의 크기와 면적이 계산되어 패드 정보로 활용되게 된
다. 이렇게 패드가 생성되면 패드 바에 리스트가 나타나고, 각 패드들은 주 화면상에 적색 외
곽선으로 표시된다.
[그림 3-28] 자동 패드 생성
GerberWorks 티칭 프로그램
SPI HS60 Series
44
REV 1.2
3.10 패드 편집
Find All Pads 기능을 사용하여 자동으로 생성된 패드들은 실제 솔더 페이스트가 프린트되는
영역과 일치하지 않을 수 있다. 이러한 경우에 패드들을 편집해서 실제 솔더 페이스트가 프린
트되는 영역과 일치하도록 패드를 제거, 추가 및 수정해야 한다.
3.10.1
3.10.2 패드 제거
자동 패드 추출 기능은 영상처리에 의존하므로 실재로 패드가 아닌 곳에서 패드로 추출되는
경우가 있다. 이들은 주로 기판의 외곽선을 표시하는 영역이나 홀 같은 곳에서 발생하게 되고,
대부분 주변의 트레이스를 패드로 잘 못 추출하게 된다. 또한 피두셜이나 솔더 페이스트가 프
린팅 되지 않는 특정 패드들도 모두 자동으로 패드로 추출하게 된다.
이렇게 솔더 페이스트가 프린팅 되지 않는 곳의 패드들은 검사 대상이 아니므로 모두 제거 되
어야 한다.
패드 제거 방법
① Edit -> Select Pad 또는 도구 바에서
선택하여 패드 선택 모드로 전환한다.
② 제거할 패드를 마우스로 선택한다. 선택된 패드는 노란 외각 선으로 표시된다.
③ Edit -> Delete 또는 키보드에서 Delete를 선택하면 제거 여부를 묻는 대화 상자가 나타
난다.
④ 예 버튼을 선택하면 선택한 패드가 제거 된다.
기본적으로 자동 패턴 생성에 의해 만들어진 패드들은 실제로 기판 위에 솔더 페이스트가
프린트되는 영역과 일치해야 한다. 이를 위해 자동 생성된 패턴을 갖는 패드들을 편집하여
실제 솔더 페이스트가 프린트되는 영역과 일치하도록 만들어 주어야 한다.
3. Gerberworks 티칭 프로그램의 작업 과정
PARMI CO., LTD.
45
REV 1.2

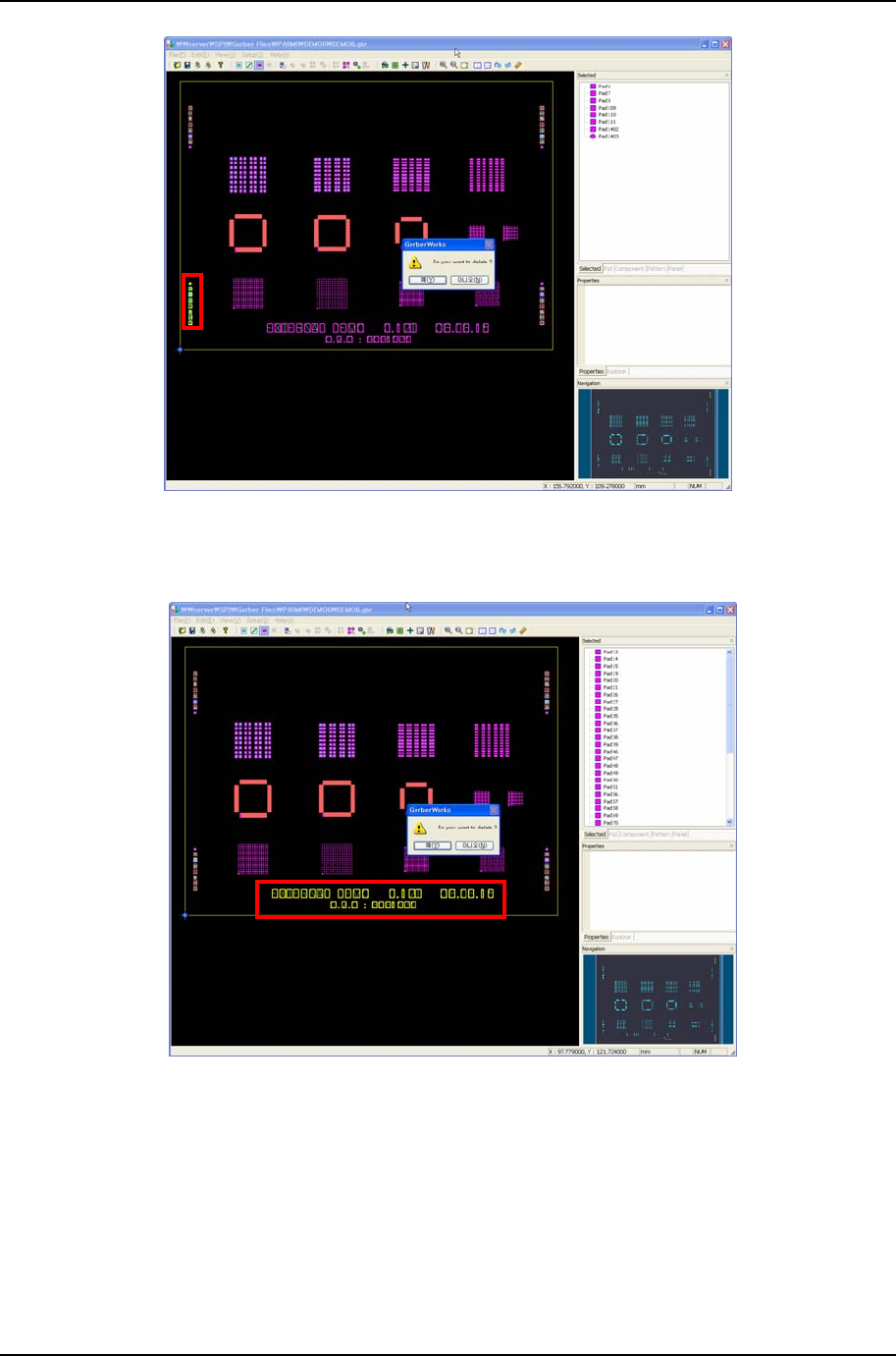

[그림 3-29] 피두셜 위의 패드 제거
[그림 3-30] 트레이스 주변 패드 제거
