GerberWorks 티칭 프로그램 SPI HS60 Series 56 REV 1.2 [그림 3-43] 번호 부여 방식 설정 대화상자 번호 부여 방식 대화상자에서 원하는 형식을 지정하고 번호를 부여한다. [표 3-1] 핀 번호 부여 방식 Horizontal 가로 방향으로 순차적으로 번호를 부여한다 Vertical 세로 방향으로 순차적으로 번호를 부여한다 Clockwise 시계방향으로 번호를 부…
3. Gerberworks 티칭 프로그램의 작업 과정
PARMI CO., LTD.
55
REV 1.2
BOM 정보와 같이 컴포넌트 정보가 흰색 점으로 출력되며 추가적으로 패드에 대한
정보 또한 붉은색 십자 선으로 출력된다.
④ BOM Component 대화상자의 이동 기능을 사용하여 BOM 데이터들이 Gerber 상에
정확히 일치하도록 이동시킨다. 이때 컴포넌트의 중심점을 표시하는 흰색 점들이 컴
포넌트를 구성하는 패드들의 중심에 위치하도록 하면 된다. (정확히 맞으면 컴포넌트
의 구성 패드와 CAD 데이터의 패드 정보와 일치하게 된다.)
⑤ Matching 버튼을 선택하여 컴포넌트 자동 일치 과정을 진행한다. 일치 상태를 확인
하고 Close 버튼을 선택하여 대화상자를 닫는다.
⑥ Gerber의 컴포넌트의 구성 패드군이 CAD 데이터의 패드군과 일치하지 않을 경우 컴
포넌트로 매칭되지 않을 경우가 발생할 수 있다. 이때는 수동 컴포넌트 등록 방법을
이용하여 등록하여야 한다.

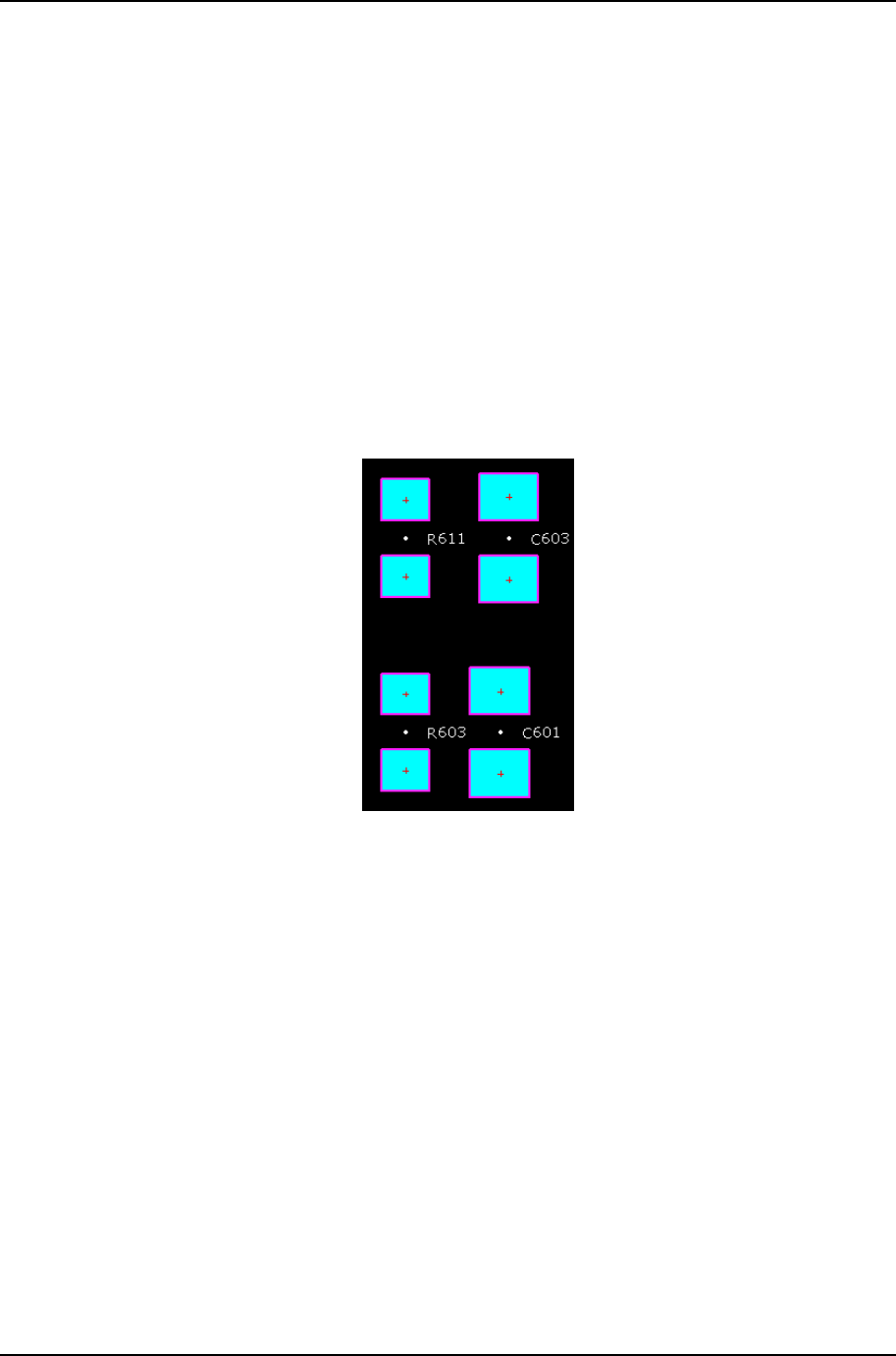

[그림 3-42] 정확히 매칭된 CAD 정보
3.11.4 컴포넌트 구성 패드에 번호 부여
CAD 데이터를 이용할 경우 패드 정보가 CAD 데이터에 포함되어 있기 때문에 패드에 이름이
부여 되지만 BOM 정보를 이용하거나 수동으로 컴포넌트를 등록할 경우 패드에 이름(번호)를
부여하기 위해서는 수동으로 해주어야 한다.
번호를 부여하고자 하는 컴포넌트를 선택하고 오른쪽 버튼을 클릭하여 ‘Set Pin Name’ 메뉴
를 선택한다.
GerberWorks 티칭 프로그램
SPI HS60 Series
56
REV 1.2

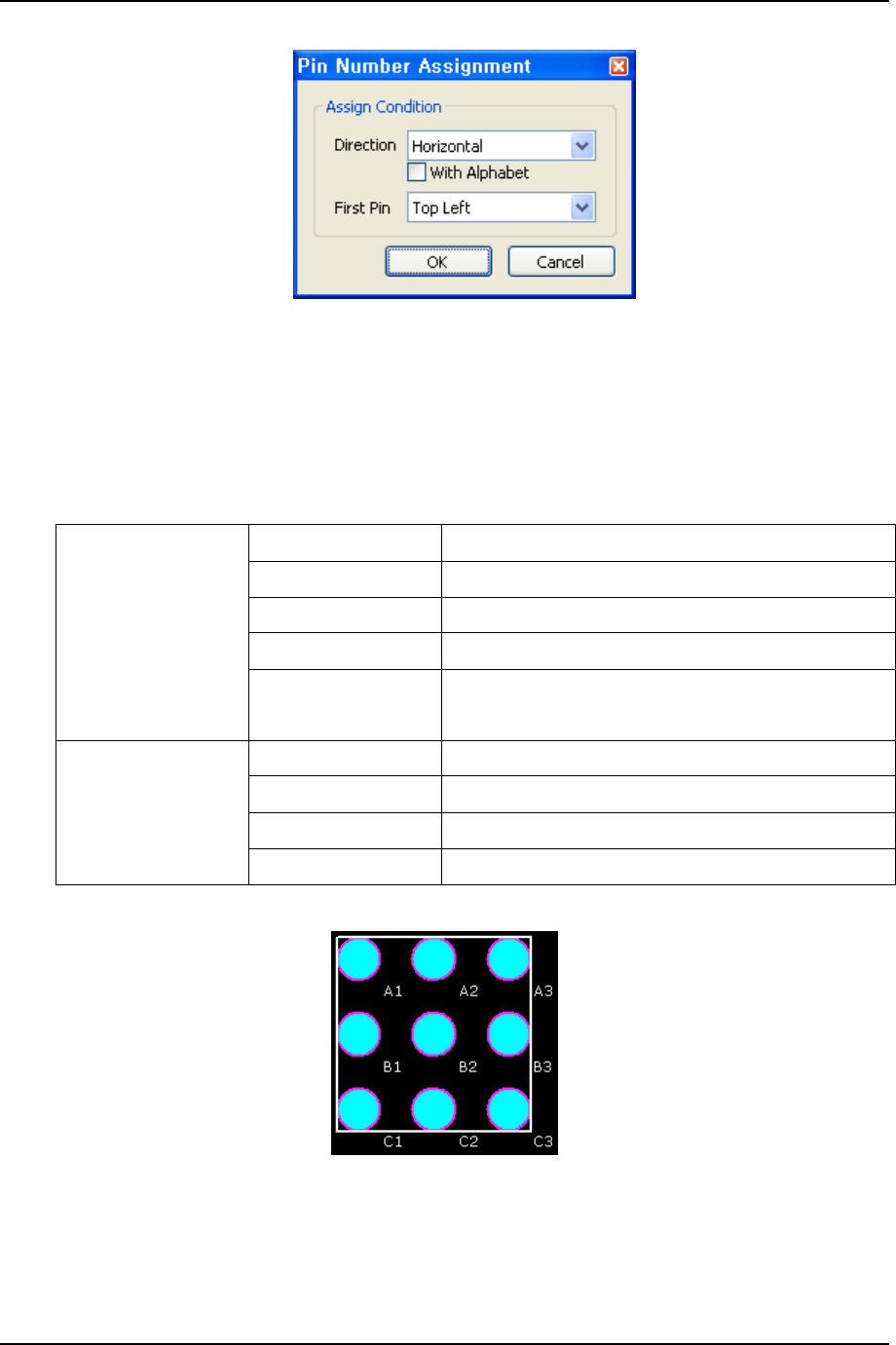

[그림 3-43] 번호 부여 방식 설정 대화상자
번호 부여 방식 대화상자에서 원하는 형식을 지정하고 번호를 부여한다.
[표 3-1] 핀 번호 부여 방식
Horizontal 가로 방향으로 순차적으로 번호를 부여한다
Vertical 세로 방향으로 순차적으로 번호를 부여한다
Clockwise 시계방향으로 번호를 부여한다
Counterclockwise 반 시계방향으로 번호를 부여한다
Direction
(번호 부여 방향)
With Alphabet 가로 방향 선택 시에 세로방향으로 알파벳 부여
세로 방향 선택 시에 가로방향으로 알파벳 부여
Top Left 왼쪽 상단
Top Right 오른쪽 상단
Bottom Left 왼쪽 하단
First Pin
(기준 핀 설정)
Bottom Right 오른쪽 하단
[그림 3-44] 핀 번호가 부여된 컴포넌트의 예
3. Gerberworks 티칭 프로그램의 작업 과정
PARMI CO., LTD.
57
REV 1.2
3.12 컴포넌트 라이브러리
GerberWorks 는 Neutral 데이터 혹은 사용자 정의 컴포넌트에 대하여 관리 스펙 및 컴포넌
트 티칭 기능을 지원한다.
3.12.1 Library 데이터베이스 생성
Component Library 에 사용되는 데이터베이스는 MS Access 이며, Component Library 를 지원하
는 GerberWorks를 실행하면 실행 경로에 데이터베이스가 존재 하지 않을 경우 자동으로
Component.mdb 란 Access 데이터베이스를 생성한다.
