3.12.2 라이브러리 관리 (Library manager)
Neutral 파일을 불러오면 나타나는 BOM Components 창에 Library 버튼이 추가 되었고 이를 클
릭하여 Library Manager를 활성화 할 수 있음.
[그림 3-45] Library 버튼

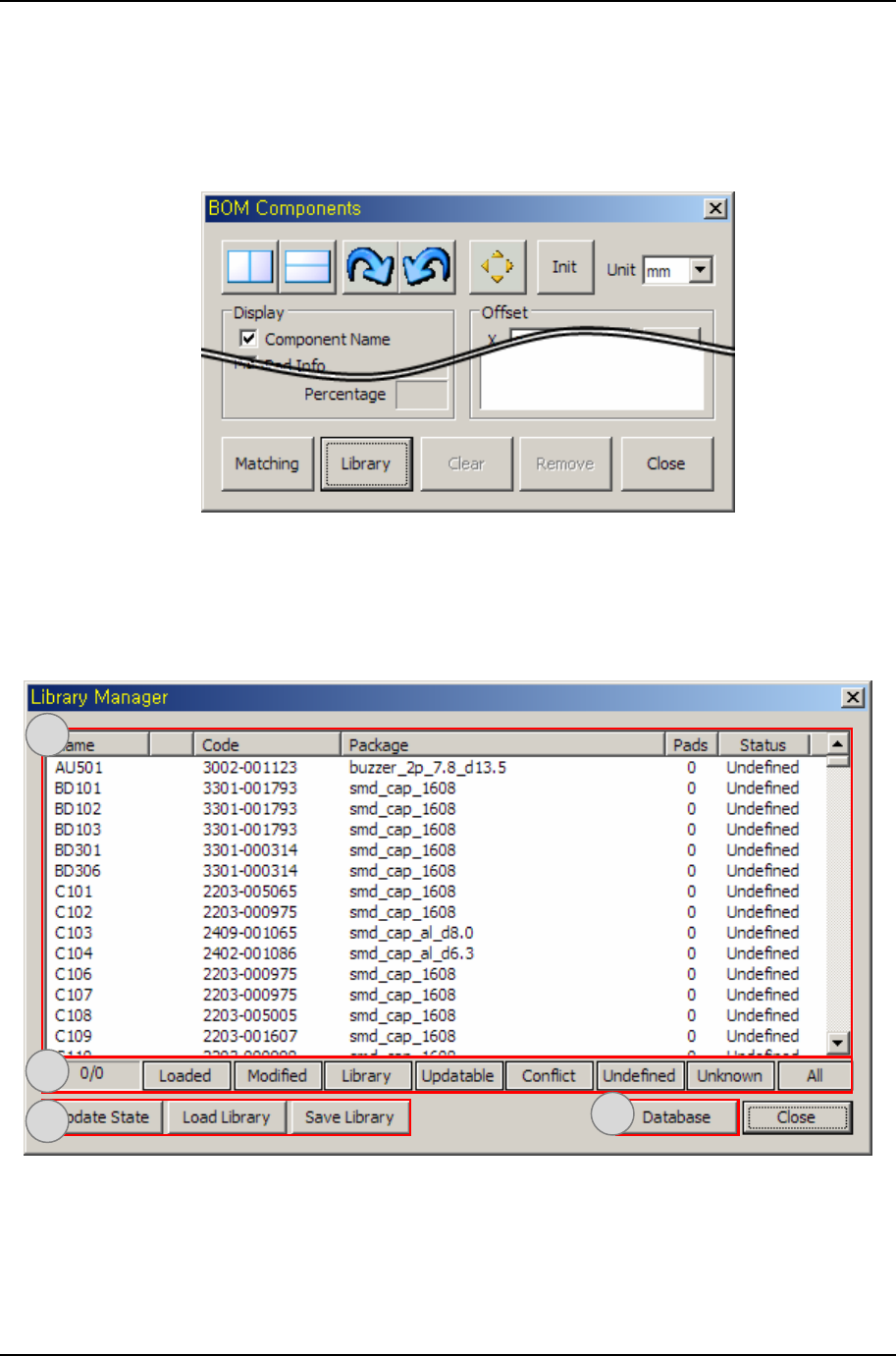

[그림 3-46] Library Manager
1
2
3
4
3. Gerberworks 티칭 프로그램의 작업 과정
PARMI CO., LTD.
59
REV 1.2
- 구성
1. Component List: Neutral 파일로부터 읽어 들인 Component 정보가 나열됨.
2. 상태 일괄 선택: 각 컴포넌트의 상태에 따라 일괄적으로 선택 하는 버튼.
3. 기능 버튼: 상태 갱신, 라이브러리 불러오기 및 저장 버튼
4. 데이터베이스: 등록된 모든 컴포넌트 확인
- 컴포넌트 상태 변화도

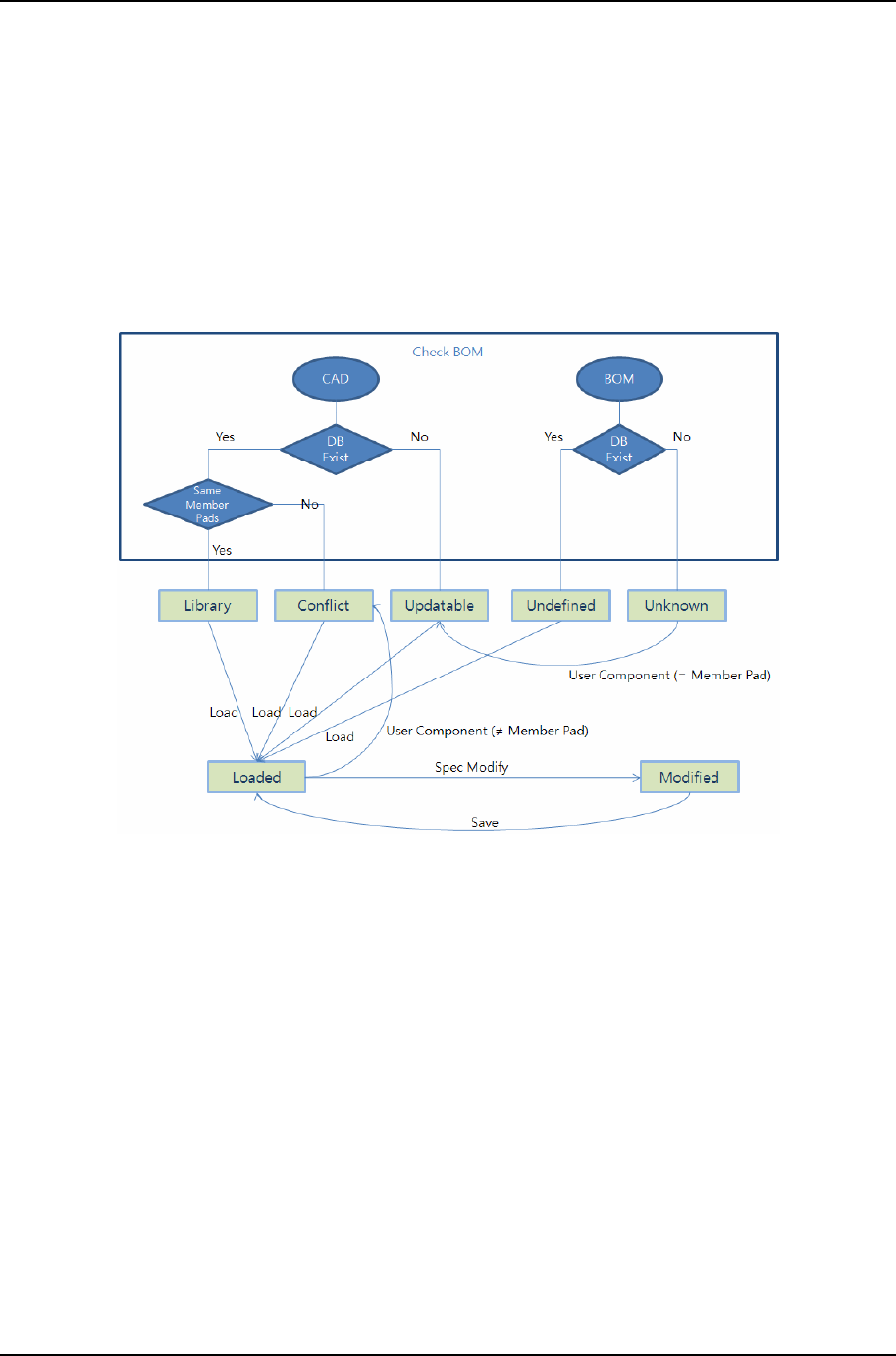

[그림 3-47] 컴포넌트 상태 변화도
- 컴포넌트 상태 설명
1. Updatable: Library 에 기록할 수 있는 컴포넌트
Neutral 데이터를 불러올 경우 Library 에 없는 컴포넌트 정보가 있을 경우 해당
컴포넌트의 상태를 의미.
2. Library: Library 상에 존재하는 컴포넌트
3. Conflict: Library 상에 존재하지만 구성 패드 수가 다른 컴포넌트
Library에서 구성 패드 정보를 가져와 활용할 수 있다.
GerberWorks 티칭 프로그램
SPI HS60 Series
60
REV 1.2
4. Undefined: Library 상에 존재하지만 구성 패드가 정의되지 않은 컴포넌트
BOM 데이터를 불러올 경우 컴포넌트 좌표 데이터만 있고 구성패드가 정의되지
않은 컴포넌트로 Library 에서 불러와 활용할 수 있다.
5. Unknown: Library에도 존재하지 않고 구성패드도 없는 컴포넌트
Component를 사용자 등록한 후 Library에 저장할 수 있다.
6. Loaded: Library로 부터 구성패드 정보를 불러온 컴포넌트
7. Modified: 컴포넌트 구성 패드의 검사 규격이 변경된 컴포넌트
- 데이터 베이스 전체보기
데이터 베이스에 등록된 모든 컴포넌트 정보를 확인 및 검색 할 수 있다.

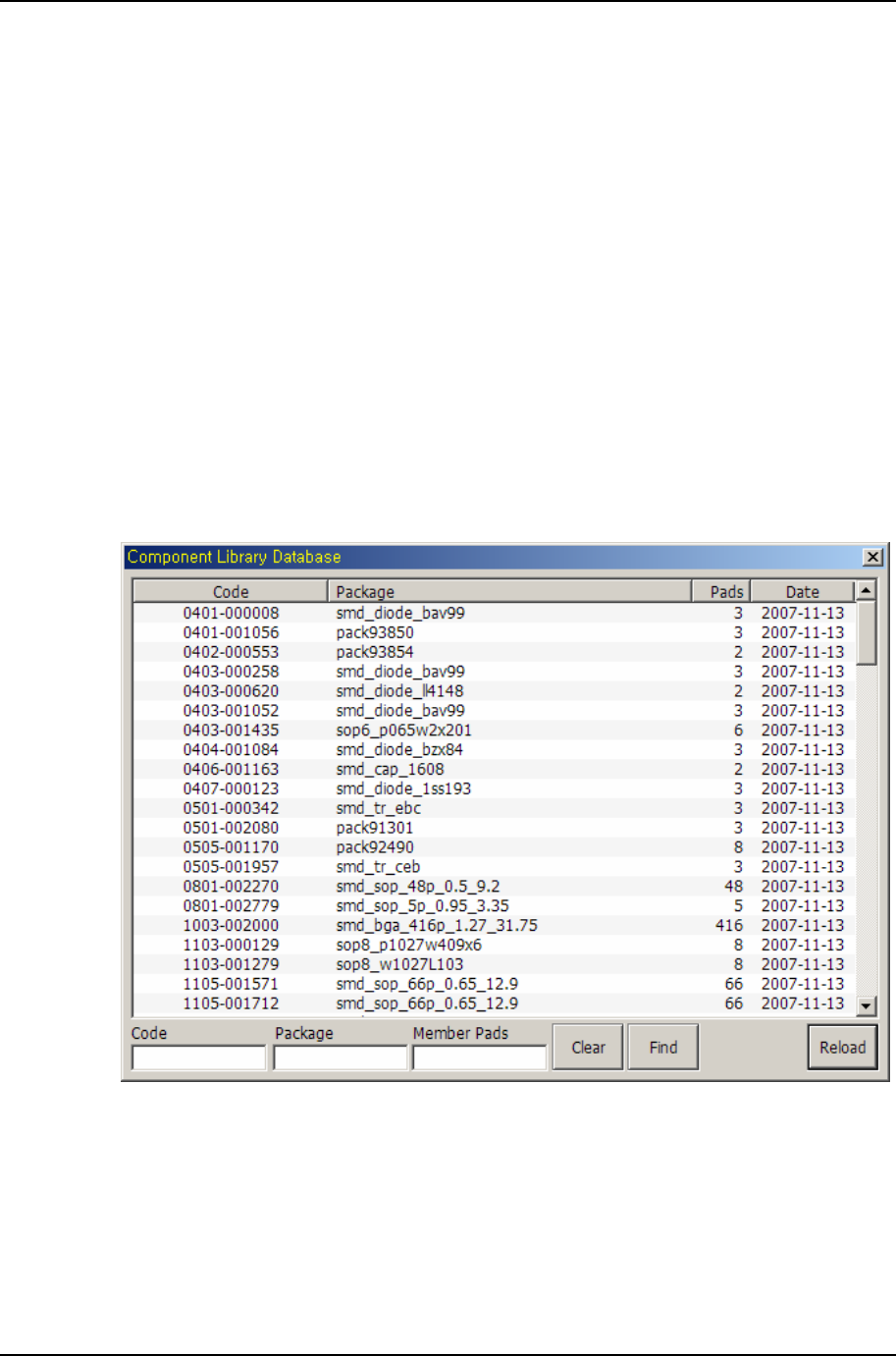

[그림 3-48] 등록된 모든 컴포넌트
