4. 파일 형식 PARMI CO., LTD. 71 REV 1.2 4. 파일 형식 4.1 패드 파일 [그림 4-1] 패드 파일의 예
GerberWorks 티칭 프로그램
SPI HS60 Series
70
REV 1.2
3.13.2 패드파일 출력(Export)
패드 파일은 검사기에서 사용하는 파일이다. 따라서 티칭 작업이 완료되면 패드 파일로 출력
하여 검사기에서 사용할 수 있도록 한다. 패드 파일은 Text 파일 형태이며, 확장자는 *.pad
이다.
패드 파일 출력하기
① File -> Export Pad/SRFF를 선택하면 ‘Export’ 대화상자가 뜬다.
② Type to Export란에 Pad 항목을 선택한다.
③ File Path 란에 출력할 폴더와 파일을 설정한다.
④ OK 버튼을 선택하면 패드 파일이 출력되고, 윈도우의 Notepad 프로그램을 통해서
출력 결과를 확인할 수 있다.

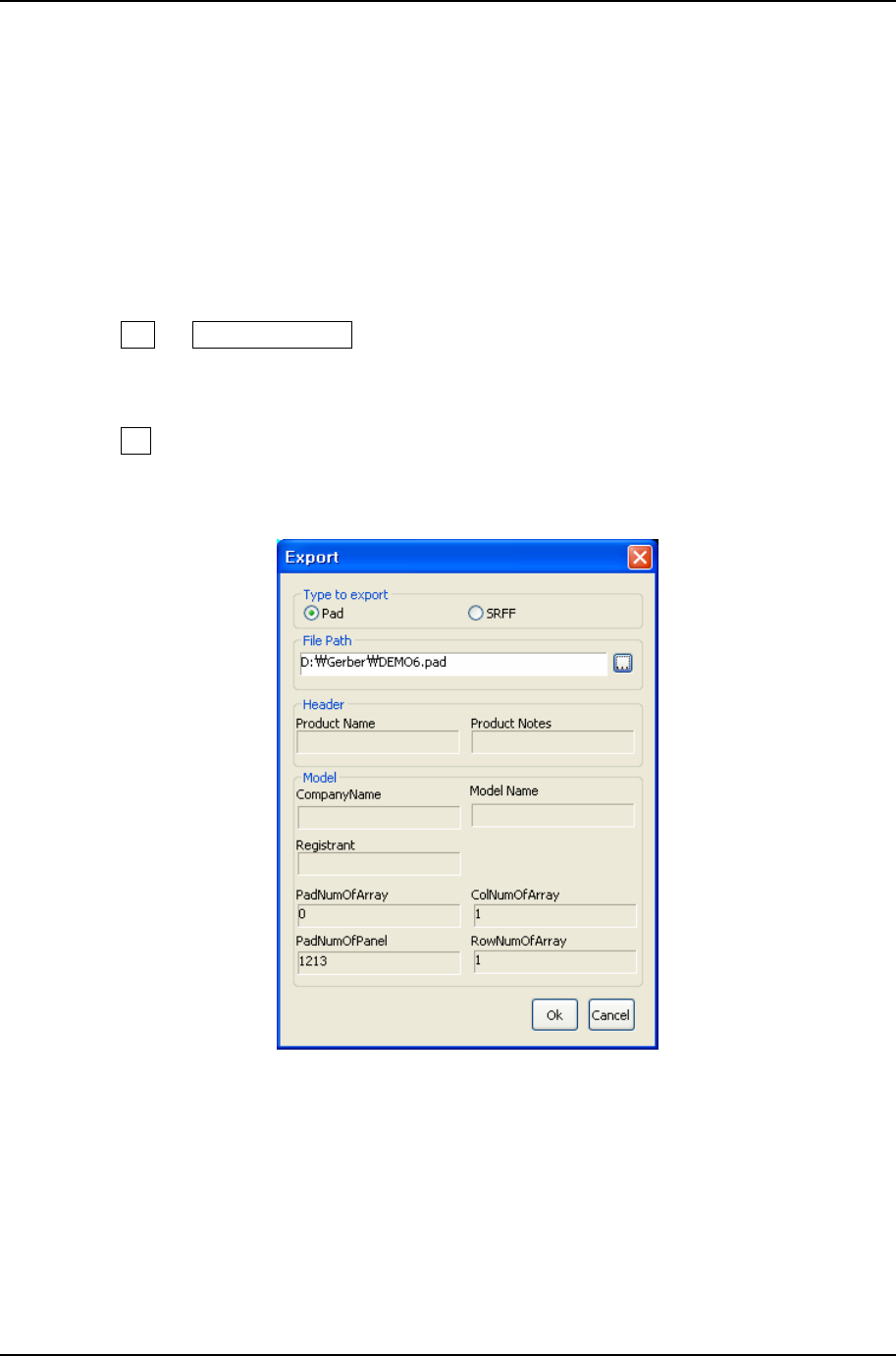

[그림 3-61] 패드 파일 출력 대화상자
4. 파일 형식
PARMI CO., LTD.
71
REV 1.2
4. 파일 형식

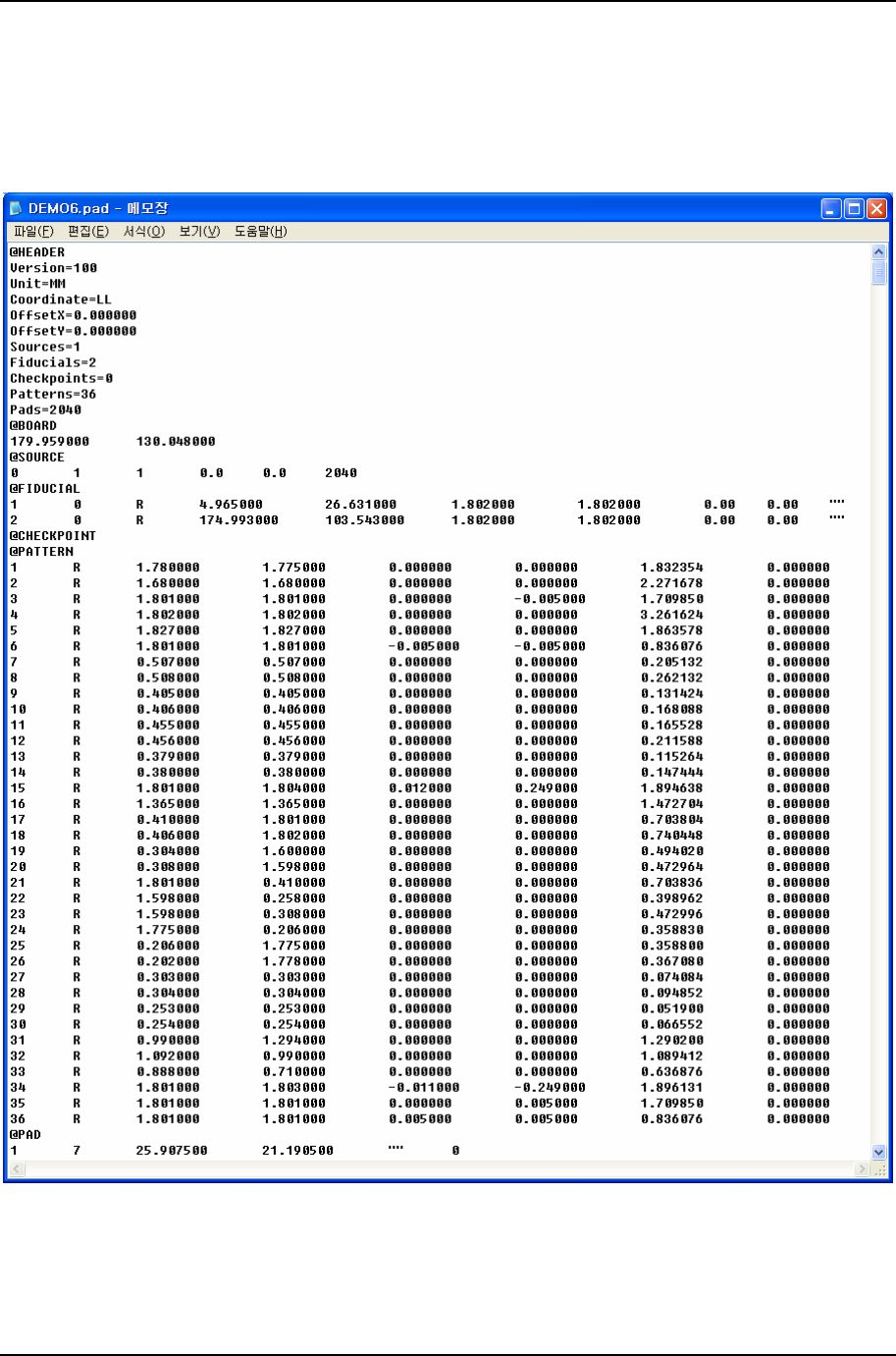

4.1 패드 파일
[그림 4-1] 패드 파일의 예
GerberWorks 티칭 프로그램
SPI HS60 Series
72
REV 1.2

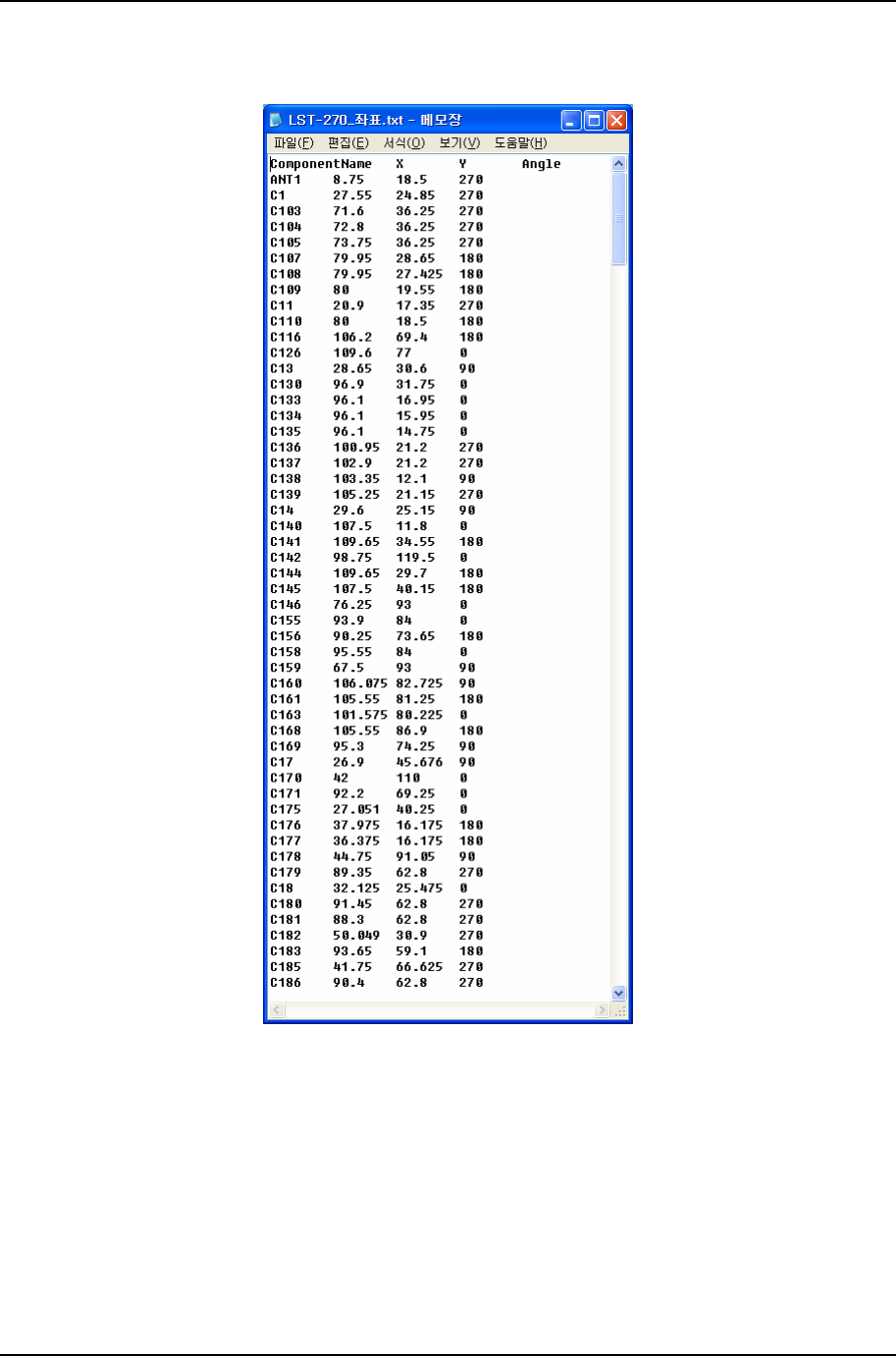

4.2 BOM 파일
[그림 4-2] BOM 파일의 예
