NPM-DGS 程序手册 4.9 引脚夹具库编辑器 EJS9AC-MB-04P-29 Page 4-105 4.9.4 引脚夹具的追加新建 1 选择菜单栏的 [ 引脚夹具 ] → [ 新建 ] 。 2 输入引脚夹具的详细内容。 必须设定的详细内容，由本公司连同 引脚夹具 一同提供。请将记述内容输入到追加 行的数据 中。 3 选择菜单栏的 [ 引脚夹具 ] → [ 保存 ] 。 Factor y 041100S-09C0 0 2 3 …
NPM-DGS
程序手册
4.9
引脚夹具库编辑器
Page 4-104 EJS9AC-MB-04P-29

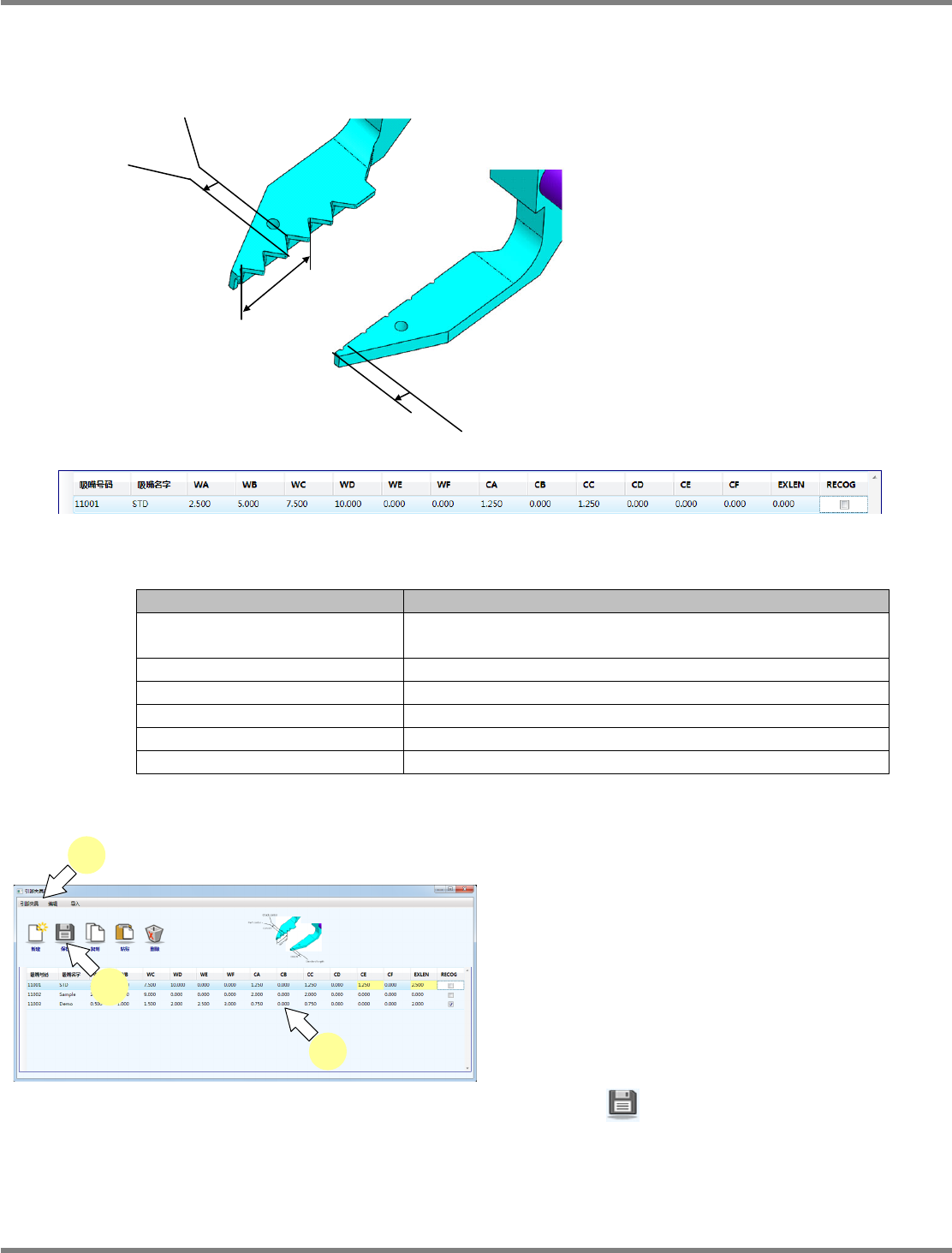

4.9.3
引脚夹具数据
在这里对引脚夹具数据的详细内容进行说明。
引脚夹具数据的设定项目
项目
说明
‘
吸嘴号码
’
吸嘴号码。
・在
11001
～
11999
的范围内进行设定。
‘
吸嘴名字
’
表示引脚夹具的名称。
‘WA
～
WF’
表示可插入的引脚间隔。可设定
6
个种类。
‘CA
～
CF’
表示元件夹具位置的补偿值。可设定
6
个种类。
‘EXLEN’
当与标准夹具的卡爪长度不同时，显示延展长度。
‘RECOG’
设定是否属于应对元件识别的引线夹具。
引脚夹具数据的变更
1
点击需要变更项目的单元格后，变更数
据。
如果变更标准引脚夹具的数据，变更的单元格
背景将发生变化。
新建追加了引脚夹具时，背景颜色将不发生变
化。
2
点击菜单栏的
[
引脚夹具
] →[
保存
]
，或
者点击
。
EXLEN
Chuck center
Part center
CA～CF
Standard length
WA～WF
Factory041100S-06C01
Factory041100S-07C01
1
2
2
NPM-DGS
程序手册
4.9
引脚夹具库编辑器
EJS9AC-MB-04P-29 Page 4-105

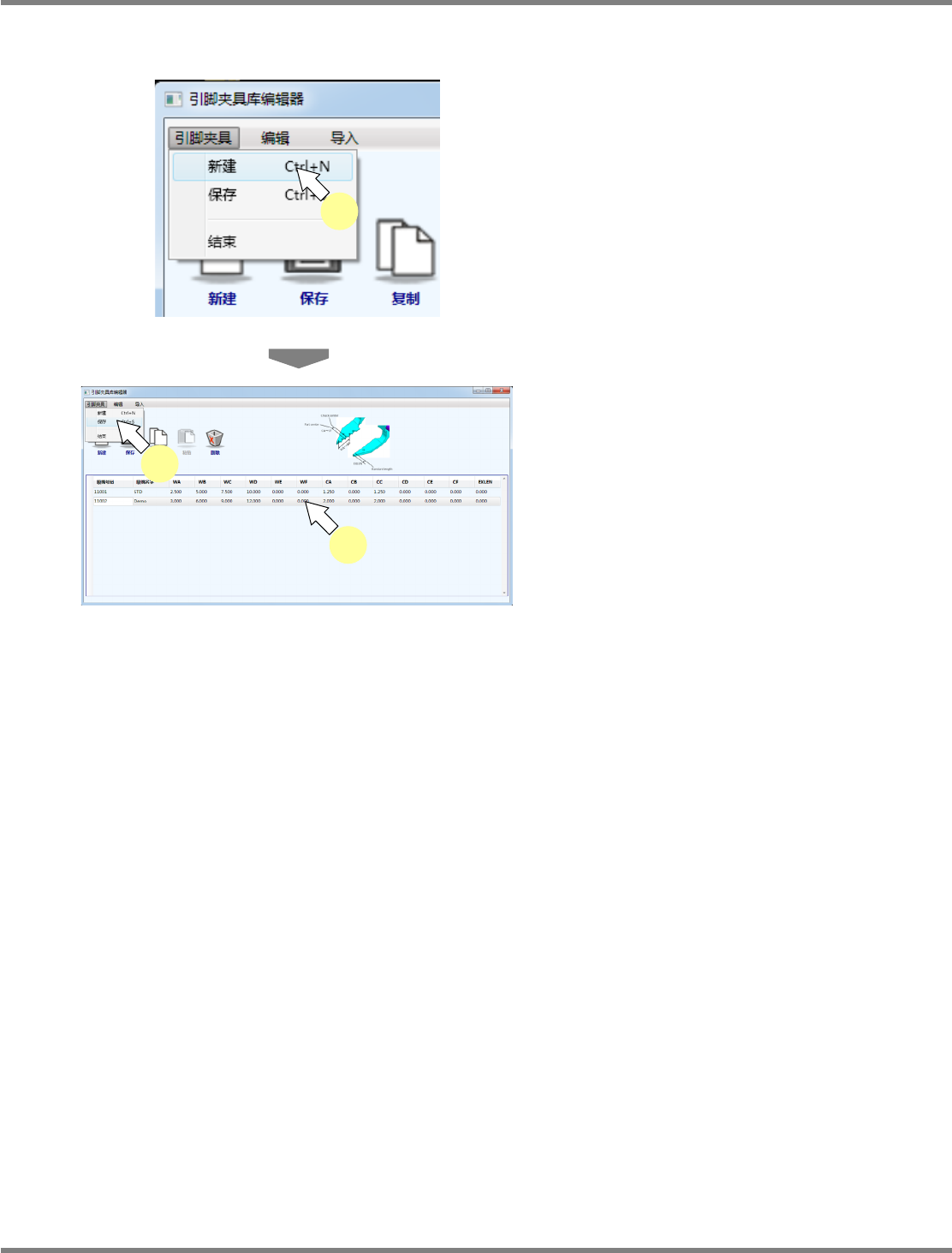

4.9.4
引脚夹具的追加新建
1
选择菜单栏的
[
引脚夹具
] →[
新建
]
。
2
输入引脚夹具的详细内容。
必须设定的详细内容，由本公司连同引脚夹具
一同提供。请将记述内容输入到追加行的数据
中。
3
选择菜单栏的
[
引脚夹具
] →[
保存
]
。
Factor
y
041100S-09C00
2
3
Factory041100S-08C00
1
NPM-DGS
程序手册
4.9
引脚夹具库编辑器
Page 4-106 EJS9AC-MB-04P-29

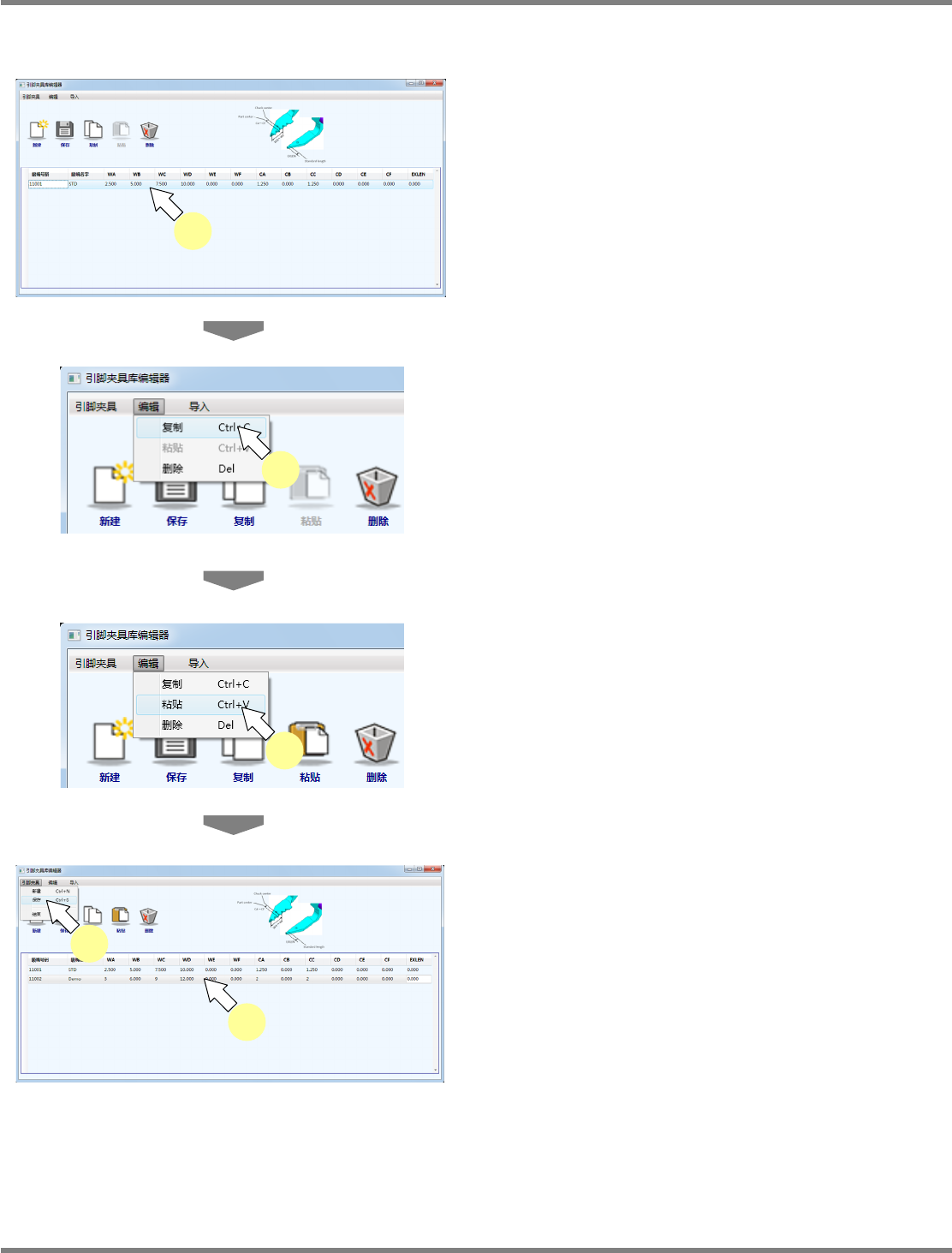

4.9.5
引脚夹具的复制
1
选择需要复制的引脚夹具。
2
选择菜单栏的
[
编缉
]→[
复制
]
。
3
选择菜单栏的
[
编缉
]→[
粘贴
]
。
4
输入引脚夹具的详细内容。
5
选择菜单栏的
[
引脚夹具
] →[
保存
]
。
Factory041100S-10C00
1
Factory041100S-11C00
2
Factory041100S-12C00
3
Factory041100S-13C00
4
5
