NPM-DGS
程序手册
4.10
旋转吸嘴库编辑器
Page 4-110 EJS9AC-MB-04P-29

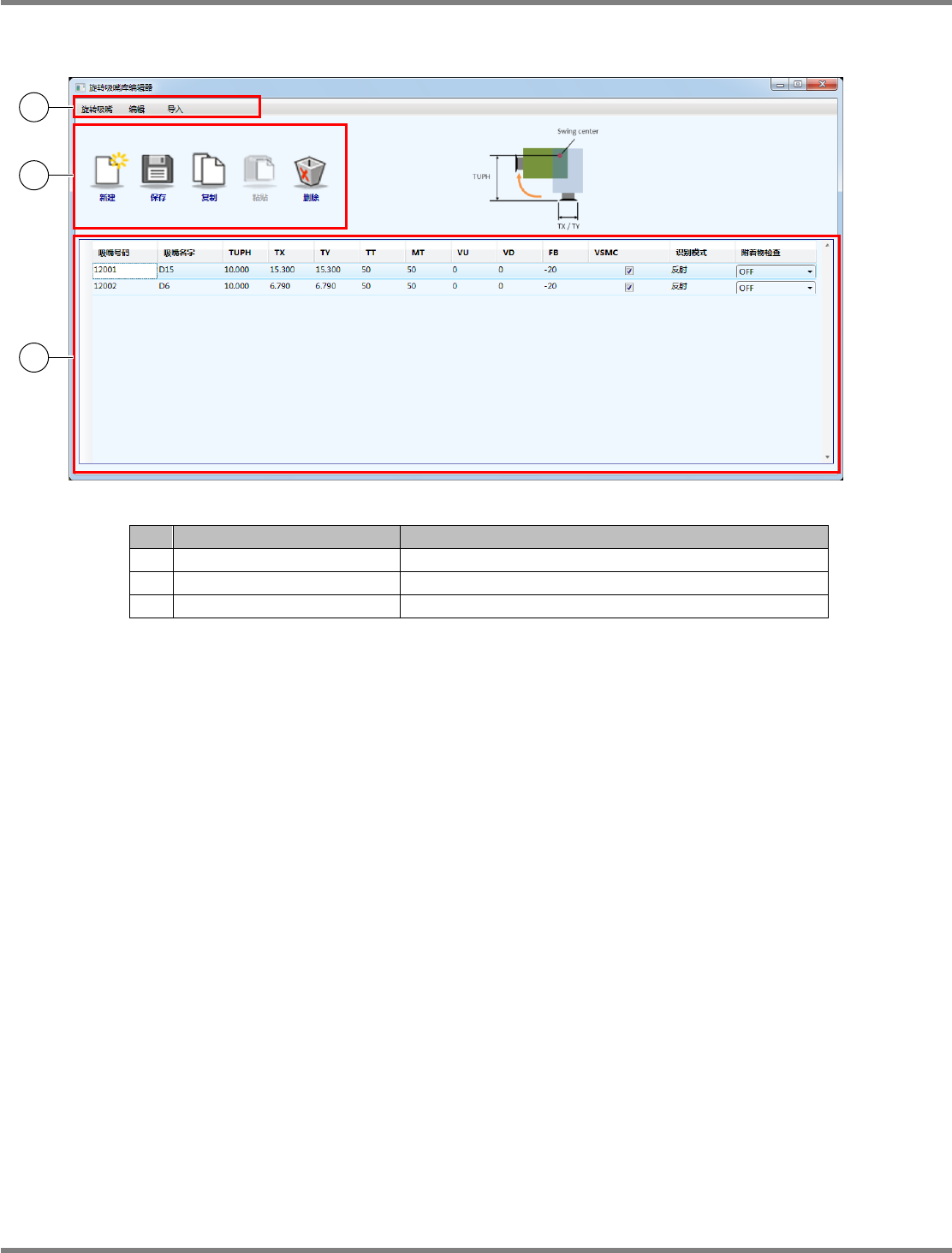

4.10.2
旋转吸嘴库编辑器画面的构成
No.
名称
说明
③
菜单栏
显示各个菜单。
④
工具栏
显示各操作项目的图标。
③
工具一览显示区域
显示工具数据的详细。
Factory041200S-04C00
2
1
2
2
2
3
NPM-DGS
程序手册
4.10
旋转吸嘴库编辑器
EJS9AC-MB-04P-29 Page 4-111

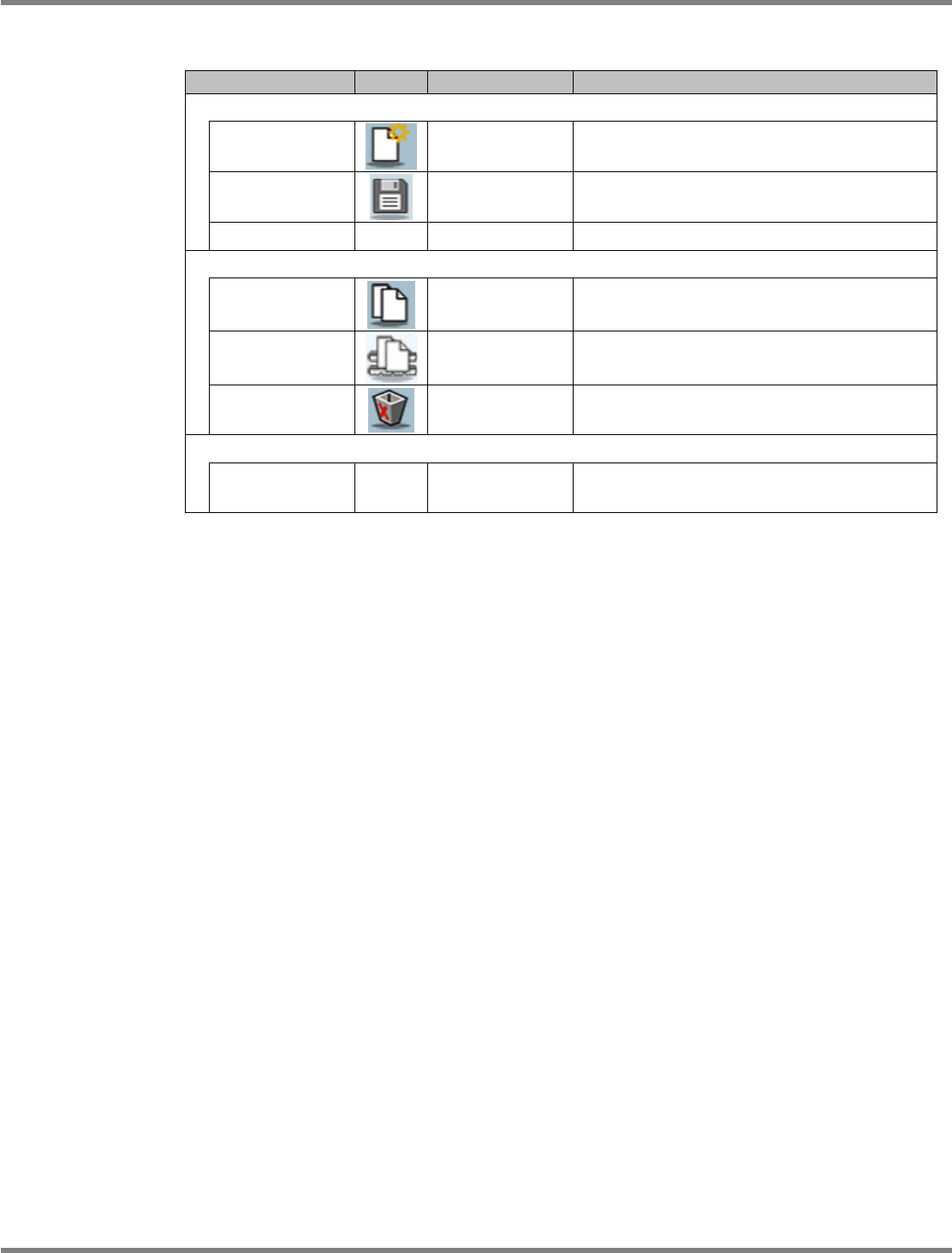

菜单
菜单栏
工具栏
右击菜单
说明
[
旋转吸嘴
]
[
新建
]
[
新建
]
新建编制旋转吸嘴。
[
保存
]
保存旋转吸嘴库。
[
结束
]
结束旋转吸嘴库编辑器。
[
編集
]
[
复制
]
[
复制
]
复制所选择的旋转吸嘴数据。
[
粘贴
]
[
粘贴
]
粘贴所复制的旋转吸嘴数据。
[
删除
]
[
删除
]
删除所选择的旋转吸嘴数据。
[
导入
]
[
载入旋转吸嘴数
据
]
从生产数据载入旋转吸嘴数据。
NPM-DGS
程序手册
4.10
旋转吸嘴库编辑器
Page 4-112 EJS9AC-MB-04P-29

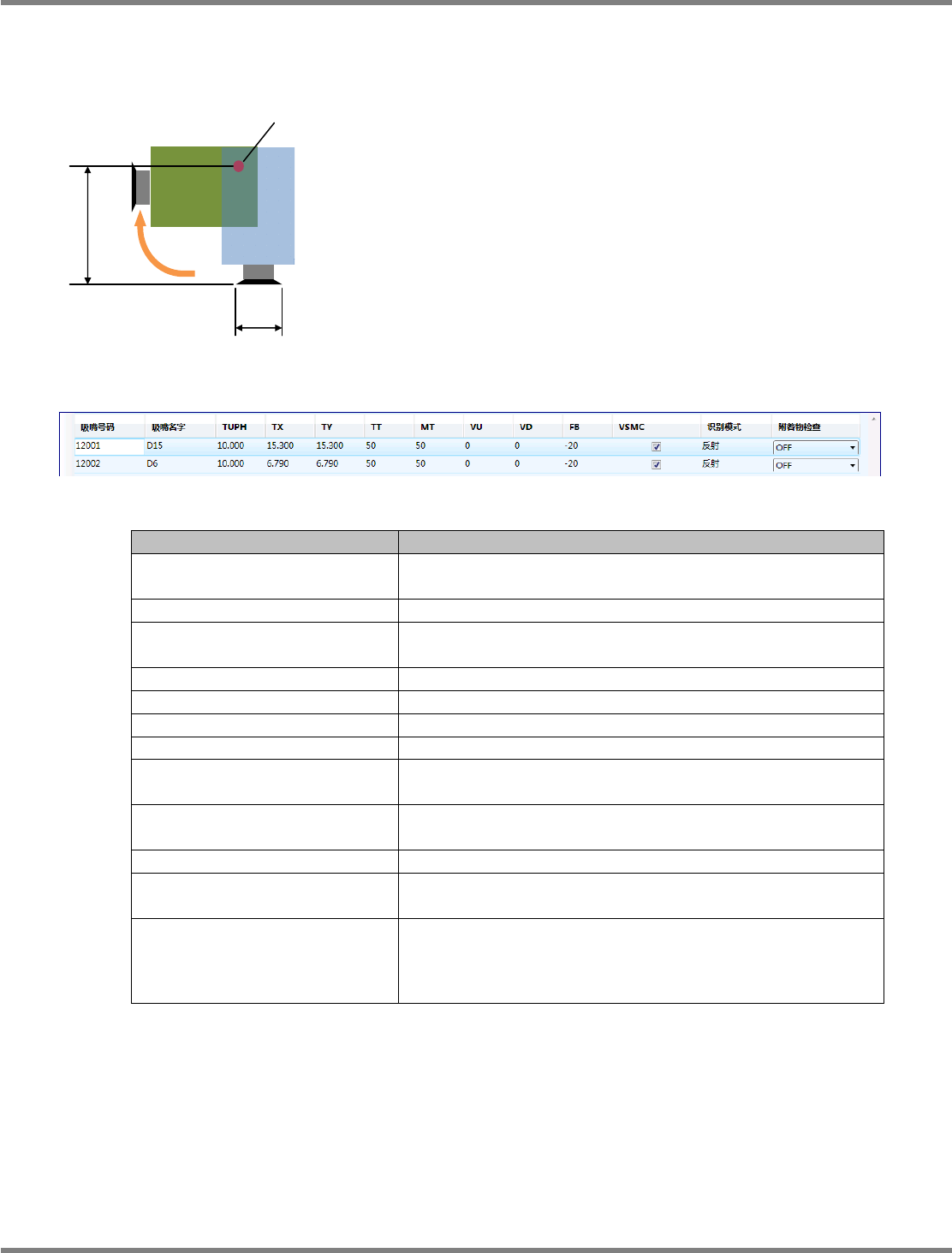

4.10.3
旋转吸嘴数据
在这里对旋转吸嘴数据的详细内容进行说明。
旋转吸嘴数据的设定项目
项目
说明
‘
吸嘴号码
’
吸嘴号码。
・在
12001
～
12999
的范围内进行设定。
‘
吸嘴名字
’
显示旋转吸嘴的名称。
‘TUPH’
吸附元件之际的吸嘴高度。通过从最大吸嘴高度中减去元件高度
进行计算。
‘TX’
显示吸嘴尖端的
X
方向
(
水平
)
的大小。
‘TY’
显示吸嘴尖端的
Y
方向
(
垂直
)
的大小。
'TT'
显示在吸附时贴装头下降的时间。
'MT'
显示在贴装时贴装头下降的时间。
'VU'
显示贴装头在吸附元件时，完成下降之后从前方转为真空
ON
的时间。
'VD'
显示在贴装时，贴装头完成下降之后从前方开始真空破坏的时
间。
'FB'
设定用于检测吸嘴堵塞的阈值。
'
识别模式
'
显示这个吸嘴可应对的识别模式。设备从多种显示中自动判断后
显示相应的模式。
'
附着物检测
'
设定是否进行附着物检测。
• [
自动
]
• [ON]
• [OFF]
TUPH
TX / TY
Swing center
