2x8mm X-Feeder Operation - Schrittweite einstellen
14
Schrittweite einstellen
Abholposition einstellen
Die aktuelle Schrittweite wird am Bedienfeld
durch LED’s der entsprechenden Spur ange-
zeigt. Zum Einstellen der Schrittweite (1, 2, 4,
und 8 mm) gehen Sie wie folgt vor.
1. Wählen Sie die einzustellende Spur
durch Drücken der grünen Taste SPUR-
WECHSEL
2. Drücken und halten Sie die graue Taste
SET
3. Drücken Sie nun zusätzlich die Taste
VORWÄRTS oder RÜCKWÄRTS um die
Schrittweite zu verändern.
Anmerkung:
Die entsprechende Änderung wird nach Los-
lassen der Taste VORWÄRTS bzw. der Tas-
te RÜCKWÄRTS sichtbar.
Lassen Sie die Taste SET los. Die neue
Schrittweite wird nun abgespeichert.
Schritt 2 und 3 sind aufeinanderfolgend
auszuführen, um nicht den Scan Request
Vorgang zu starten.
2x8mm X-Feeder Operation - Scan Anforderung auslösen
15
Scan Anforderung auslösen
1. Wählen Sie die einzustellende Spur
durch Drücken der grünen Taste SPUR-
WECHSEL
2. Das 2x8mm X-Zuführmodul hat drei Ab-
holpositionen (drei Striche).
3. Drücken und halten Sie die graue Taste
SET, bevor Sie die gelbe Taste FOLIE
drücken und wieder loslassen.
Anmerkung:
Betätigen Sie die Tasten aufeinanderfolgend,
um nicht den Scan Request Vorgang zu star-
ten.
Wählen Sie die Abholposition über die Tasten
VORWÄRTS oder RÜCKWÄRTS, die ent-
sprechende LED blinkt jeweils.
▪ LED 1 entspricht Abholposition 1
▪ LED 2 entspricht Abholposition 2
▪ LED 8 entspricht Abholposition 3
Mit Loslassen der Taste SET wird die
Änderung übernommen und das Stiftrad / der
Gurt in die gewählte Position gefahren.

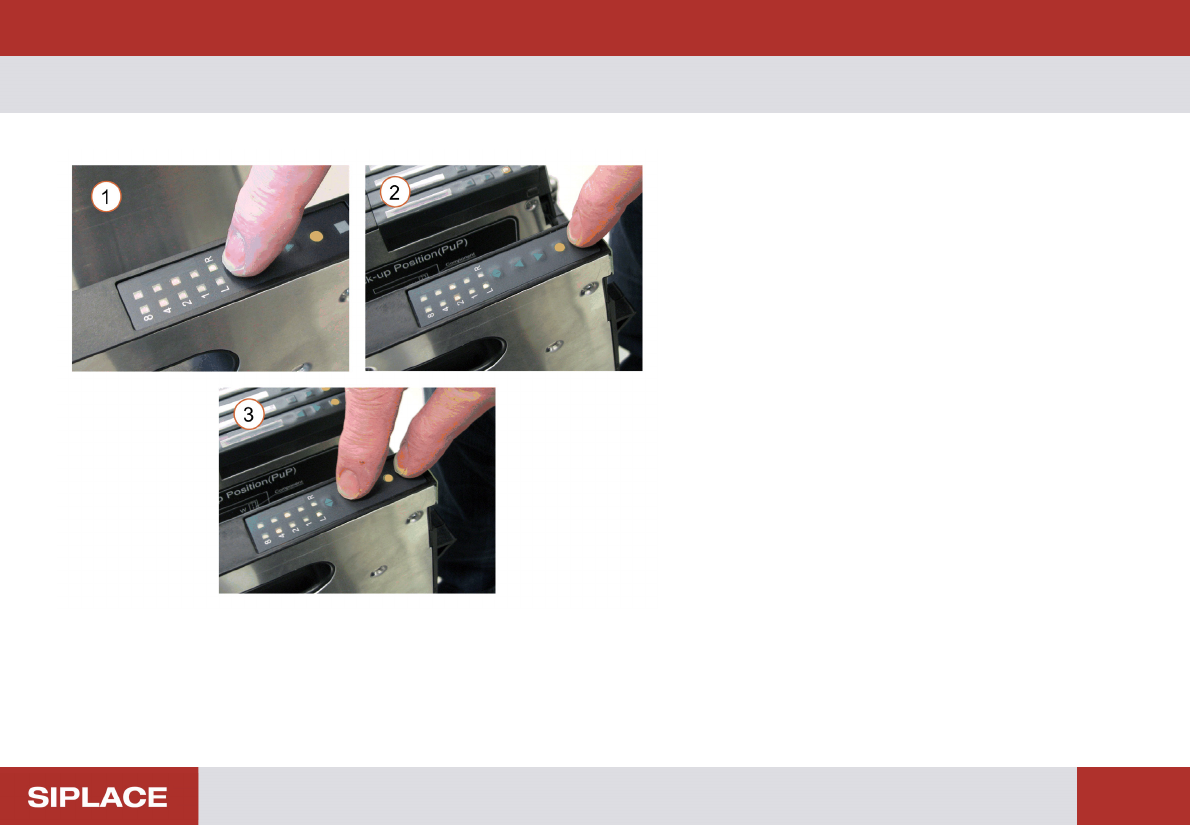

2x8mm X-Feeder Operation - Scan Anforderung auslösen
16
Über die Taste SPURWECHSEL die
gewünschte Spur auswählen.
1. Die graue Taste SET für mindestens 2
Sekunden gedrückt halten. Nach Ablauf
dieser Zeit wird die Meldung an die Stati-
on gesendet. Die Statusanzeige der
ausgewählten Spur blinkt Grün.
Anmerkung:
Die LEDs 1+2 und 4+8 blinken abwechselnd
solange die Taste SET gedrückt bleibt.
Wird die graue Taste SET losgelassen blin-
ken die LEDs noch für ca. 1 Sekunde weiter,
bevor die aktuell eingestellten Schrittweite
angezeigt wird.
