2x8mm X-Feeder Operation - Folienabzugskraft einstellen
18

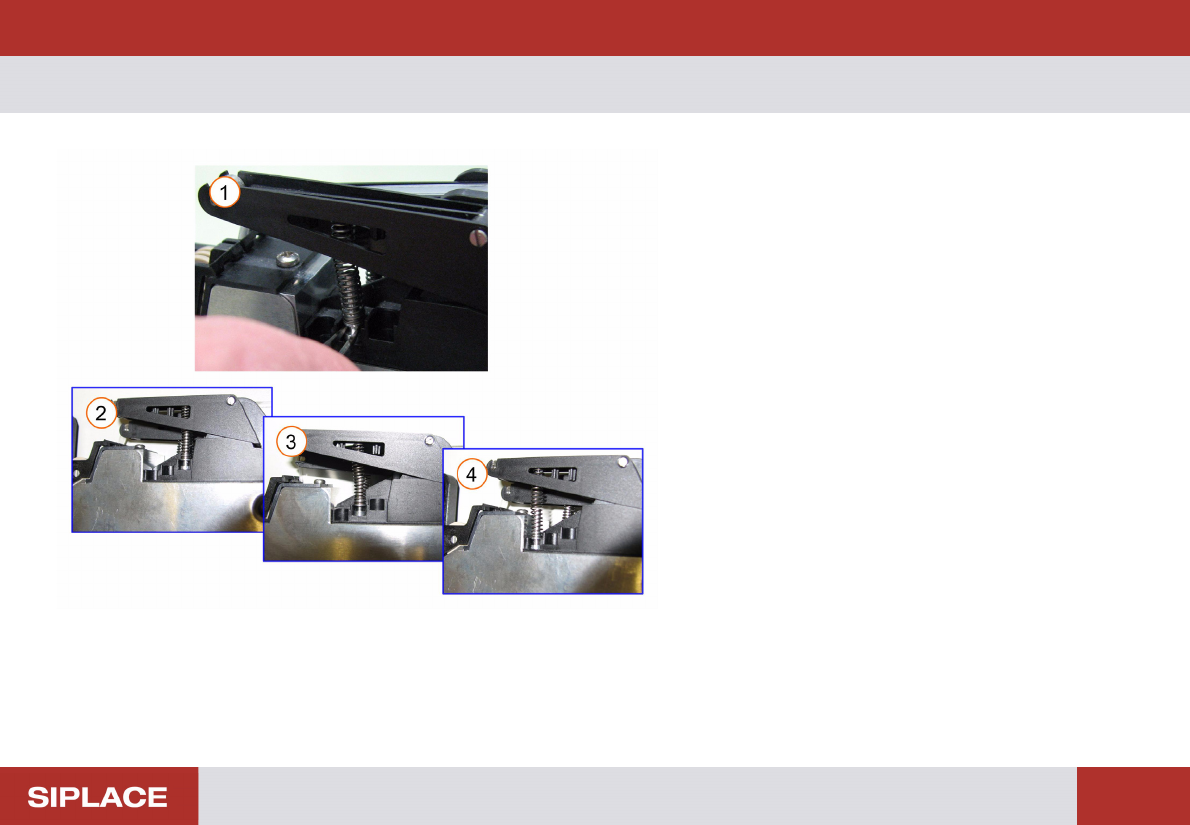

Folienabzugskraft einstellen
1. Ziehen Sie die Feder mit dem Stift her-
aus. Benutzen Sie dazu eine Pinzette.
Stecken Sie den Stift mit der Feder an die
neue Position. Fixieren Sie die Feder un-
terhalb der Schwinge auf die entspre-
chende Position.
2. Schwache Folienabzugskraft
3. Mittlere Folienabzugskraft (Ausliefe-
rungszustand)
4. Starke Folienabzugskraft
Anmerkung
Wenn die Abdeckfolie nicht abgezogen wird
stellen Sie eine stärkere Folienabzugskraft
ein.
2x8mm X-Feeder Operation - Gurt entnehmen mit Zuführmodul in der Maschine
19

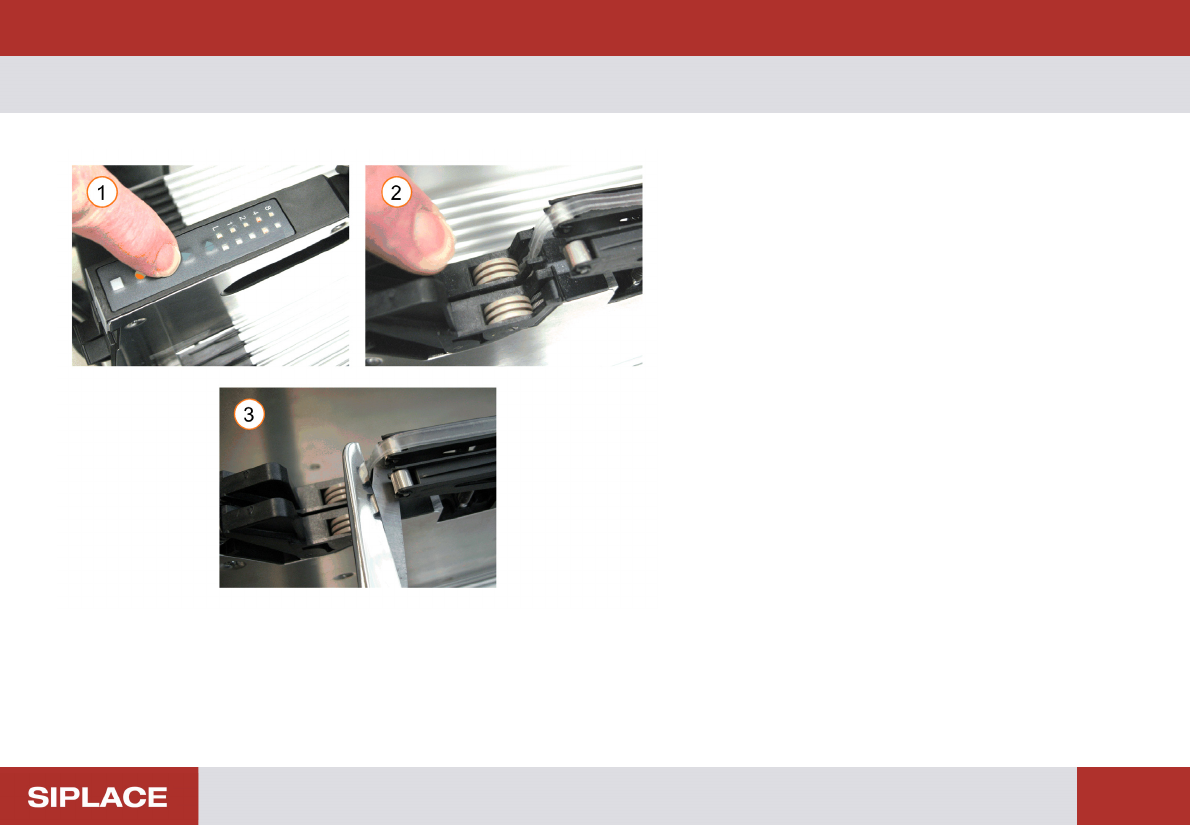

Gurt entnehmen mit Zuführmodul in der Maschine
Hinweis:
Die nachfolgende Anleitung beschreibt den
Vorgang wie ein Förderer abzurüsten ist,
wenn er anschließend ohne Gurt in der Ma-
schine verbleiben soll.
1. Drücken und halten Sie die grüne Taste
RÜCKWÄRTS. Nach ca. 1 Sekunde wird
durch ein Lauflicht der Schrittweiten
LEDs die Spur angezeigt, die abgerüstet
werden kann.
2. Entriegeln Sie den Folienabzug innerhalb
von ca. 5 Sekunden.
3. Schneiden Sie die Folie ab und entneh-
men Sie den Gurt.
2x8mm X-Feeder Operation - Fehlermeldungen zur Selbstbehebung
20
Fehlermeldungen zur Selbstbehebung
Spurfehler werden durch eine rote Statusanzeige signalisiert. Zusätzlich gibt eine blinkende LED der Schrittweitenanzeige
Auskunft über die Fehlerart.
Fehlerart Anzeige Erklärung Behebung
Folien-
abzugs-
fehler
LED 1 der ent-
sprechenden Spur
blinkt langsam
Statusanzeige ist
rot
Folie wird nicht abgezogen, ob-
wohl der Gurt transportiert wird.
Vermutlich wurde die Deckfolie un-
ter dem Abholfenster eingeklemmt
und dadurch nicht korrekt abgezo-
gen.
Folie neu einlegen und spannen.
Folienbehälter entleeren.
Folienriss LED 2 der ent-
sprechenden Spur
blinkt langsam
Statusanzeige ist
rot
Abzugsfolie gerissen oder
Zuführmodul wurde abgerüstet
und enthält keinen Bauelemente-
gurt mehr.
Folienriss beheben oder
Wenn das Zuführmodul in der Ma-
schine verbleiben soll, drücken Sie
die Taste RÜCKWÄRTS so lange
bis die rote Status LED erloschen
ist.
Transport
fehler
LED 8 der ent-
sprechenden Spur
blinkt langsam
Statusanzeige ist
rot
Gurttransportzyklus wurde nicht
korrekt beendet. Mögliche Ursa-
chen:
▪ Gurt schwergänig.
▪ Gurtrolle verklemmt?
▪ Bauelement verklemmt?
Schwergängigkeit beheben und
erneut Transport über die Pfeiltas-
ten auslösen. Das Zuführmodul
fährt den fehlerhaften Transport-
zyklus zu Ende und steht dann
wieder in Position.
