2x8mm X-Feeder Operation - Bedienfeld 7 B e d ie n f e ld 1. Taste SET 2. Taste FOLIE 3. Taste RÜCKWÄRTS 4. Taste VORWÄRTS 5. Taste SPURWECHSEL zwischen Rechts und Links 1. LED L - linke Spur aktiv 2. LED 1 - 1mm Schritt…

2x8mm X-Feeder Operation - Rückseite

Rückseite

1. Folienabzug

2. Zentrierstift hinten

3. Tragegriff

4. Bedienfeld

5. Statusanzeige linke und rechte Spur

6. Entnahmegriff

7. Folienentsorgungsklappe

8. Gurteinlass mit Gurtfeder

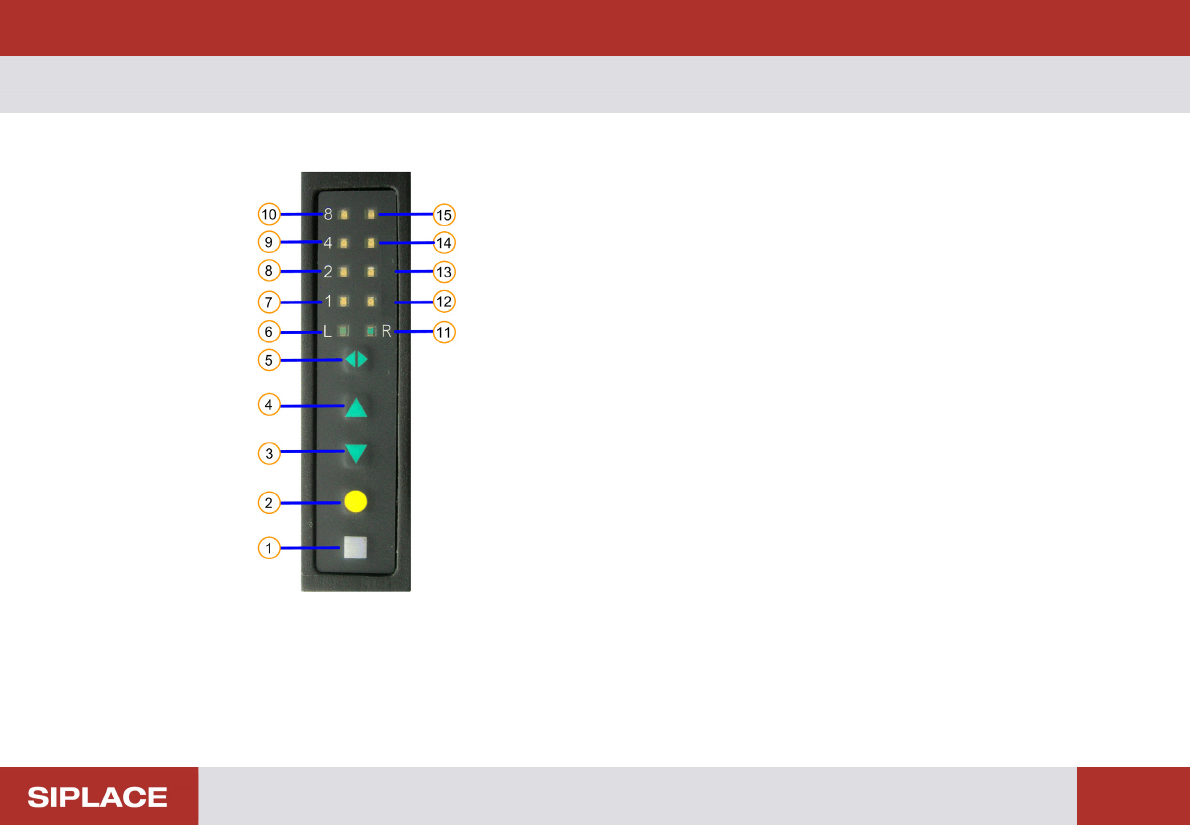

2x8mm X-Feeder Operation - Bedienfeld

Bedienfeld

1. Taste SET

2. Taste FOLIE

3. Taste RÜCKWÄRTS

4. Taste VORWÄRTS

5. Taste SPURWECHSEL zwischen Rechts

und Links

1. LED L - linke Spur aktiv

2. LED 1 - 1mm Schrittweite für linke Spur

3. LED 2 - 2mm Schrittweite für linke Spur

4. LED 4 - 4mm Schrittweite für linke Spur

5. LED 8 - 8mm Schrittweite für linke Spur

1. LED R - rechte Spur aktiv

2. LED 1 - 1mm Schrittweite für rechte Spur

3. LED 2 - 2mm Schrittweite für rechte Spur

4. LED 4 - 4mm Schrittweite für rechte Spur

5. LED 8 - 8mm Schrittweite für rechte Spur

2x8mm X-Feeder Operation - Zuführmodul stellen und anmelden

Zuführmodul stellen und anmelden

1. Stellen Sie das Zuführmodul auf den Bau-

elementetisch

2. Schieben Sie es bis zum Anschlag hinein

3. Ist der Entnahmegriff noch außen, schie-

ben Sie diesen nun hinein

4. Das Zuführmodul ist angemeldet
