2x8mm X-Feeder Operation - Zuführmodul stellen und anmelden
8

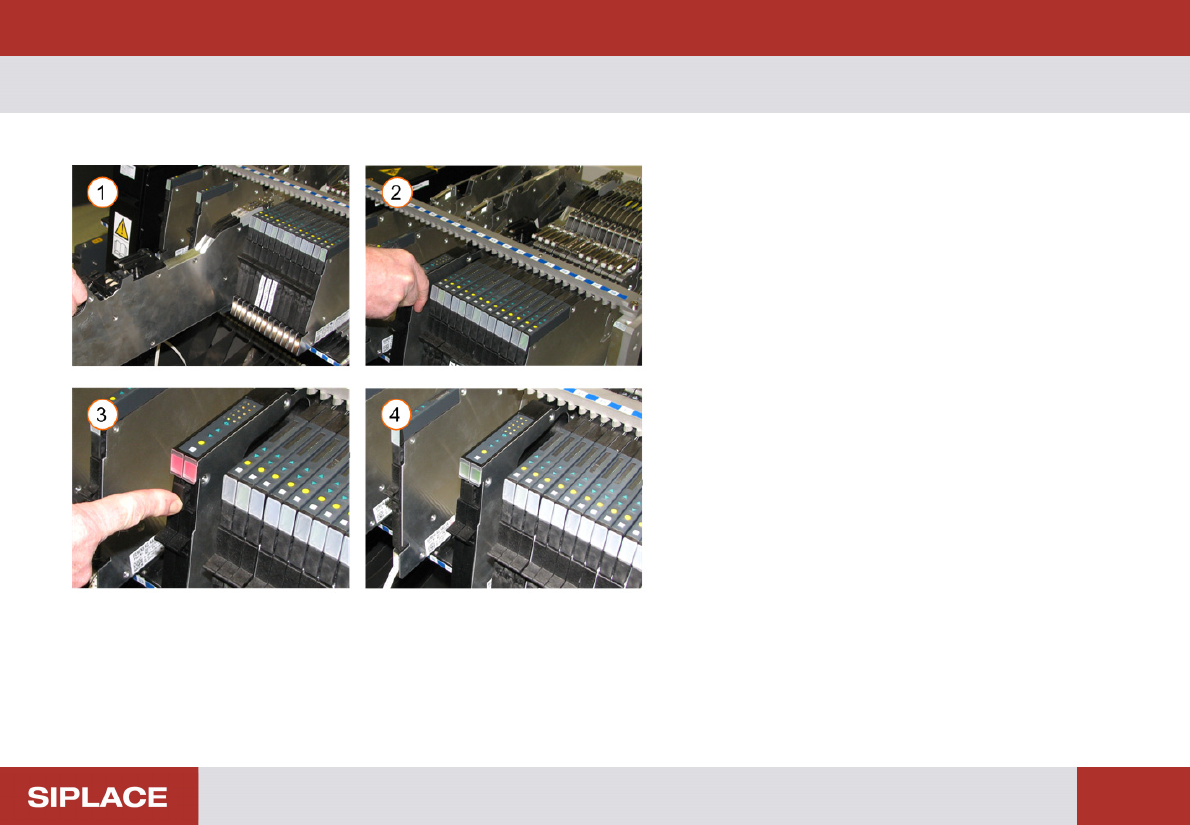

Zuführmodul stellen und anmelden
1. Stellen Sie das Zuführmodul auf den Bau-
elementetisch
2. Schieben Sie es bis zum Anschlag hinein
3. Ist der Entnahmegriff noch außen, schie-
ben Sie diesen nun hinein
4. Das Zuführmodul ist angemeldet
2x8mm X-Feeder Operation - Zuführmodul abmelden und entnehmen
9

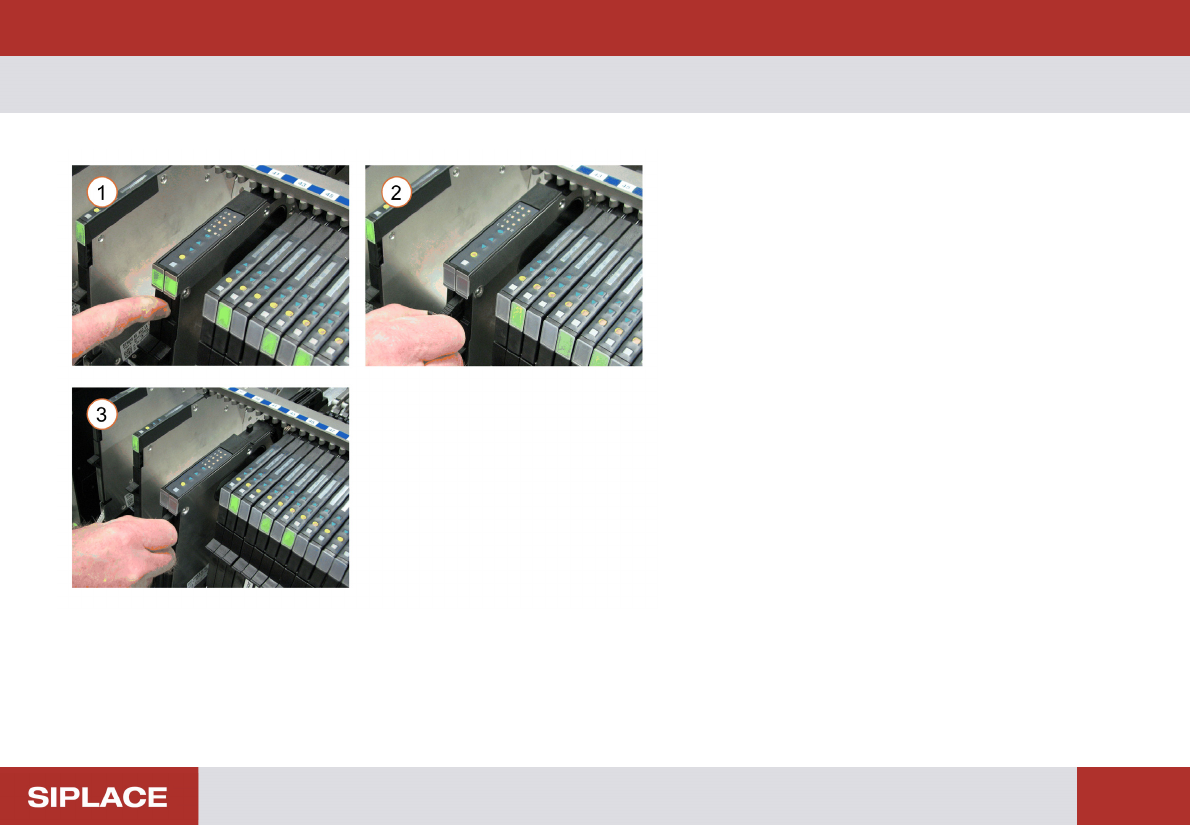

Zuführmodul abmelden und entnehmen
1. Drücken Sie den Entnahmegriff.
2. Dieser springt heraus und der Abmelde-
vorgang wird ausgelöst.
3. Nachdem die Statusanzeigen erloschen
sind, kann das Zuführmodul entnommen
werden.
2x8mm X-Feeder Operation - Verwenden des Spacers (Gurtunterstützung)
10
Verwenden des Spacers (Gurtunterstützung)
Der Spacer (Gurtunterstützung nur für Pa-
piergurte) sollte installiert werden:
▪ wenn Bauelemente der Bauform 0402
oder kleiner aufgerüstet werden.
▪ wenn "Kontaktloses Abholen" für diese
Bauform aktiviert wurde.

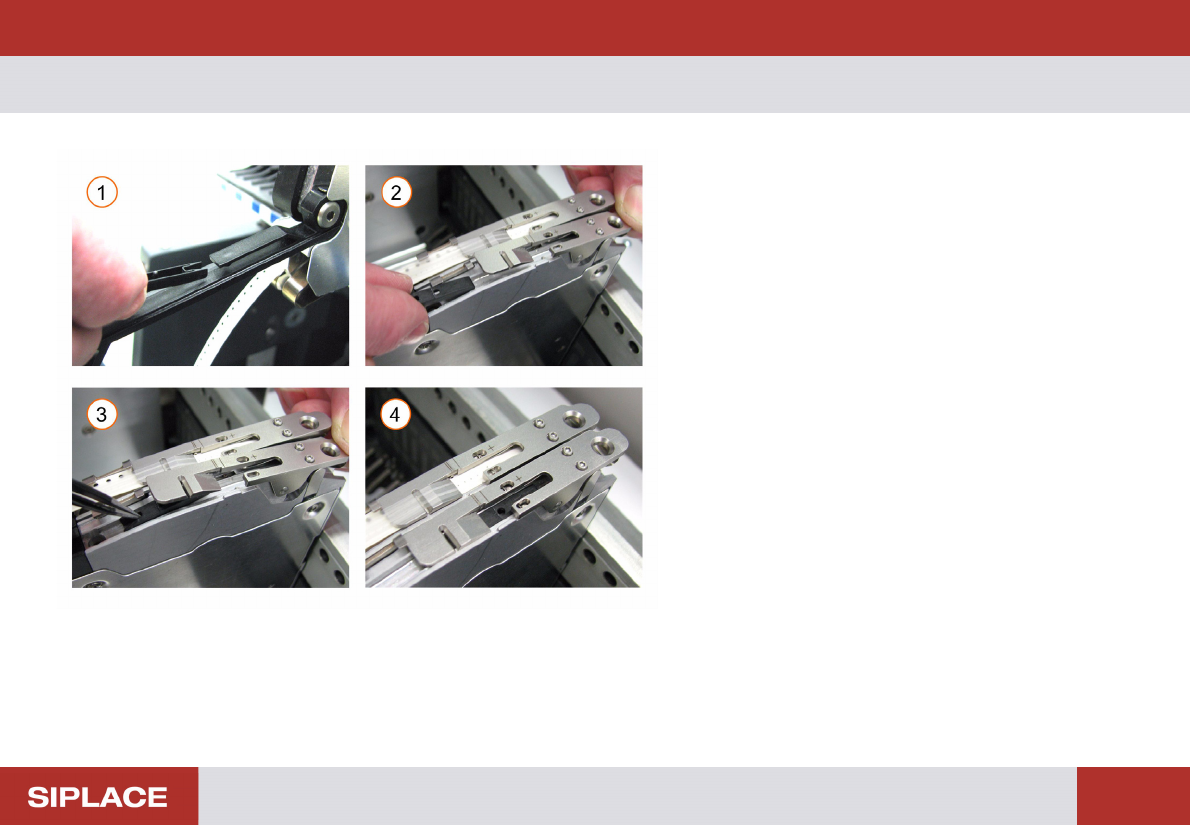

Einlegen des Spacers
1. Spacer aus Parkposition in Folienentsor-
gungsklappe entnehmen
2. Abholfenster öffnen und Spacer, mit der
Gabel nach hinten, in den Gurtkanal ein-
legen
3. Den Spacer vorwärts schieben, bis er
sich unter dem Abholfenster befindet
4. Der Zentrierstift auf der Unterseite des
Spacers muss in der Zentrierbohrung im
Spurkanal sitzen!
