Excellent Modular Component Placer EXCEN Series EXCEN PRO(M)/(D)/(L) Technical Reference - 第153页

Page +$1:+$ 147 Flux(3/5) EXCEN PRO(M) EXCEN PRO(D) EXCEN PRO(L) NO. PA R T N O . P ART NAME Q'TY Old No. Supp ly Supply L T Refere nce 1 FC09-00227 1B BRA CKET -SRG_ SENSOR_BKT_R_B 1 2 EP19-900 153 SENSOR_E3T -FT21…

100%1 / 742

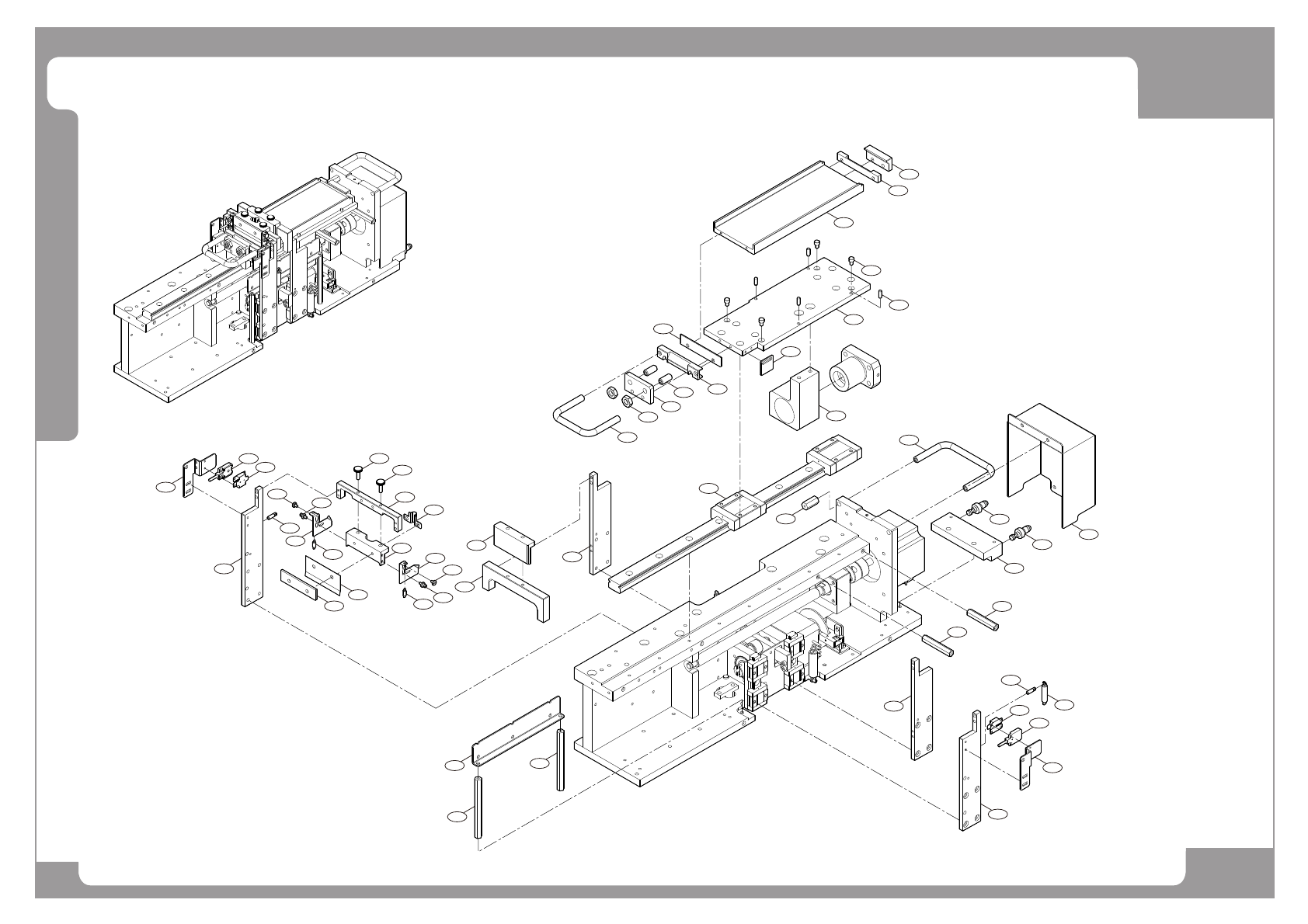

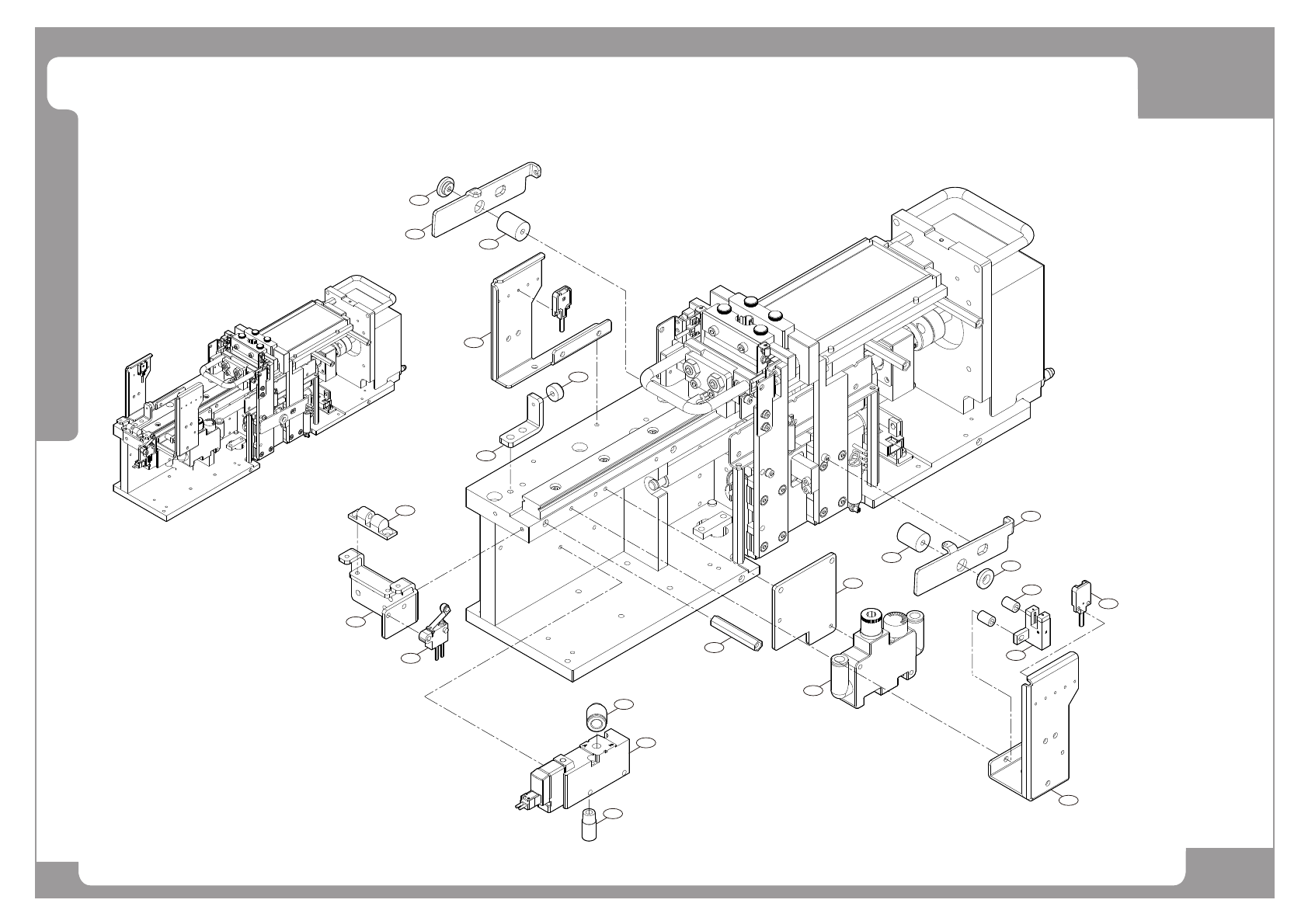

Page
+$1:+$
146
EXCEN PRO(M)
EXCEN PRO(D
)
EXCEN PRO(L)
Flux(3/5)
17
15
11
12
13
9
4
5
6
16
14
16
18
19
7
5
10
8
7
3
1
2
Page
+$1:+$
147
Flux(3/5)
EXCEN PRO(M)
EXCEN PRO(D)
EXCEN PRO(L)
NO. PART NO. PART NAME Q'TY Old No. Supply Supply LT Reference
1 FC09-002271B BRACKET-SRG_SENSOR_BKT_R_B 1
2 EP19-900153 SENSOR_E3T-FT21 2
3 EP19-900154 SENSOR_EE-SX972-C1 2
4 FC29-001476B COLLAR-SENSOR_COLLAR_B 2
5 FC29-001474A COLLAR-FL_COLLAR_B 2
6 FC24-000023A LEVER-LEVER_R 1
7 FC29-001471A COLLAR-LEVER_COLLAR 1
8 HP09-900137 REGULATOR_ARM5SA-20-A 1
9 FC30-001079A PLATE-REG_PLATE 1
10 FC29-001462A POST-POST_36 1
11 HP14-900123 VALVE VQZ232-5L1-M5-Q 1
12 HP06-900305 FITTING[KQ2L06-M5] 1
13 HP09-900176 SILENCER INA-25-46 1
14 FC09-002095B BRACKET-COVER_BKT_B 1
15 FC12-900007 CATCH BCAS32 1
16 FC09-002096A BRACKET-STOPPER_BRACKET 1
17 FC10-000036 CUSHION,RUBBER-C-30-RK-10 1
18 FC09-002272A BRACKET-SRG_SENSOR_BKT_L 1
19 FC24-000024A LEVER-LEVER_L 1
Page
+$1:+$
148
EXCEN PRO(M)
EXCEN PRO(D
)
EXCEN PRO(L)
Flux(4/5)
39
7
35
23
5
36
13
5
42
42
14
16
16
15
12
6
2
3
20
19
43
21
22
40
40
41
8
1
4
24
25
26
27
28
29
30
37
31
32
33
34
17
0
18
44
45
45
38
9
10
11
6
9
7
3
2
