Excellent Modular Component Placer EXCEN Series EXCEN PRO(M)/(D)/(L) Technical Reference - 第707页

Page +$1:+$ 701 HSH (Auto Sensing) - 16 TH Axis Motor EXCEN PRO(M) EXCEN PRO(D) EXCEN PRO(L) NO. P ART NO. P ART NAME Q'TY Old No. Supply Supply L T Refere nce 1 AM03-014605A HARNESS-HSH TH MOT OR CABLE(30W) 1 EP02-…

100%1 / 742
Page
+$1:+$
700
EXCEN PRO(M)
EXCEN PRO(D
)
EXCEN PRO(L)

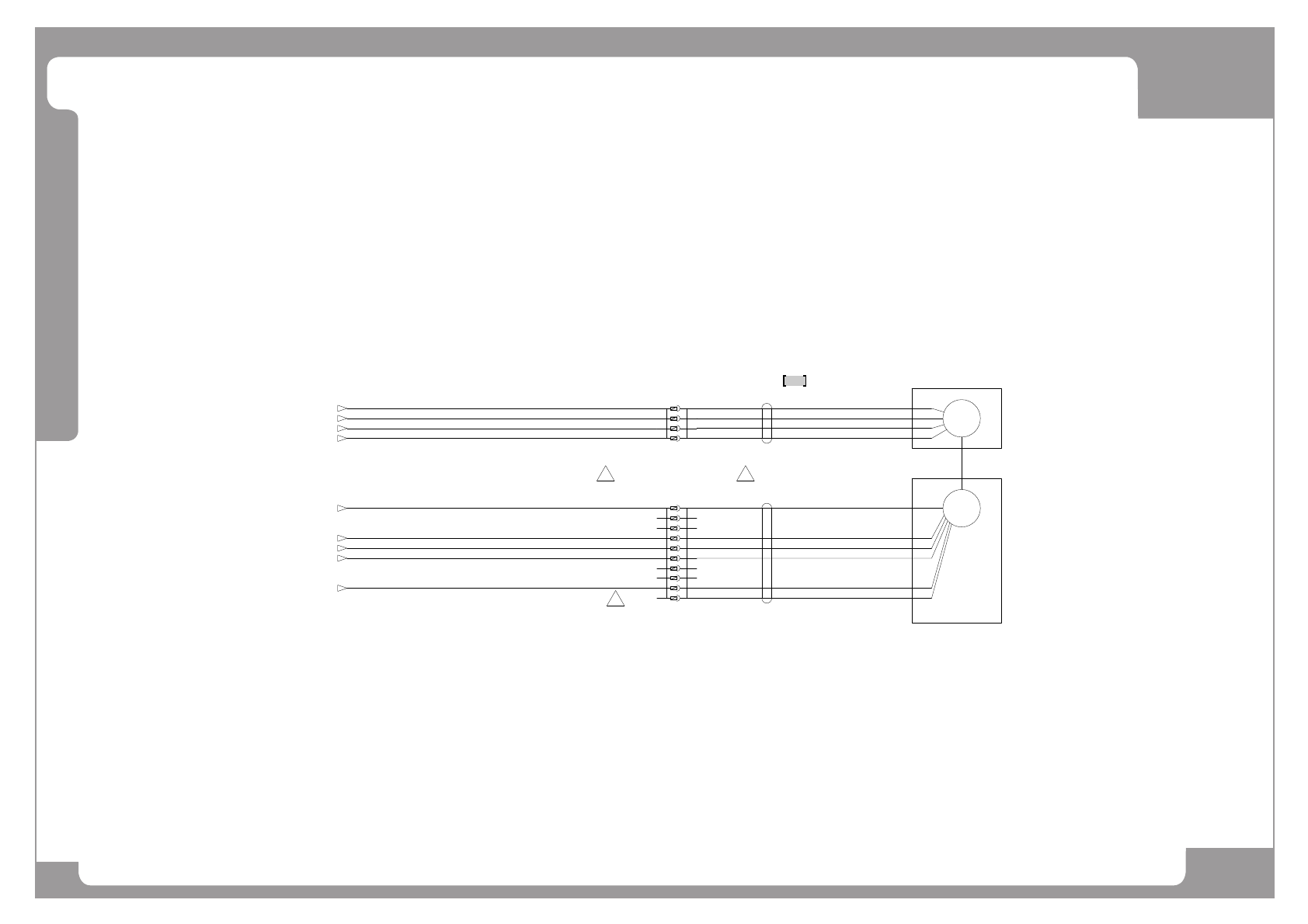

HSH (Auto Sensing) - 16 TH Axis Motor
1
-TH MOT
W
V
U
TH-axis MOTOR
M
ENC
SERVO MOTOR
4
1
3
2
MITSUBISHI
HF-AP033-S1
RD
WH
BK
GN
OG/RD
GY/RD
GN
OG/BK
GY/BK
WH/BK
TH-MOT
2
3
1
4
MOLEX
43020-0400
43031-0001
TH-ENC
10
9
8
7
6
5
4
3
2
1
MOLEX
43020-1000
43031-0011 43030-0011
43025-1000
MOLEX
TH-ENC
1
2
3
4
5
6
7
8
9
10
-7BAM03-001755A+002AA TH-U
-7BAM03-001755A+002AA TH-W
-7BAM03-001755A+002AA TH-V
-7BAM03-001755A+002AA TH-FG
-7DAM03-001755A+002AA THE-MR
-7DAM03-001755A+002AA THE-P5
-7DAM03-001755A+002AA THE-FG
-7DAM03-001755A+002AA THE-MRR
-7DAM03-001755A+002AA THE-P5G
1
2 2
TH Axis
MOTOR
(30w)
TH-MOT
AM03-014605A
MOLEX
43025-0400
43030-0001
Page
+$1:+$
701
HSH (Auto Sensing) - 16 TH Axis Motor
EXCEN PRO(M)
EXCEN PRO(D)
EXCEN PRO(L)
NO. PART NO. PART NAME Q'TY Old No. Supply Supply LT Reference
1 AM03-014605A HARNESS-HSH TH MOTOR CABLE(30W) 1 EP02-001645B/ EP02-001645C Connector type: MOLEX
AM03-017781B CABLE ASSY-NEW 30W TH MOTOR CABLE 1 AM03-017781A Connector type: JST
Page
+$1:+$
702
EXCEN PRO(M)
EXCEN PRO(D
)
EXCEN PRO(L)

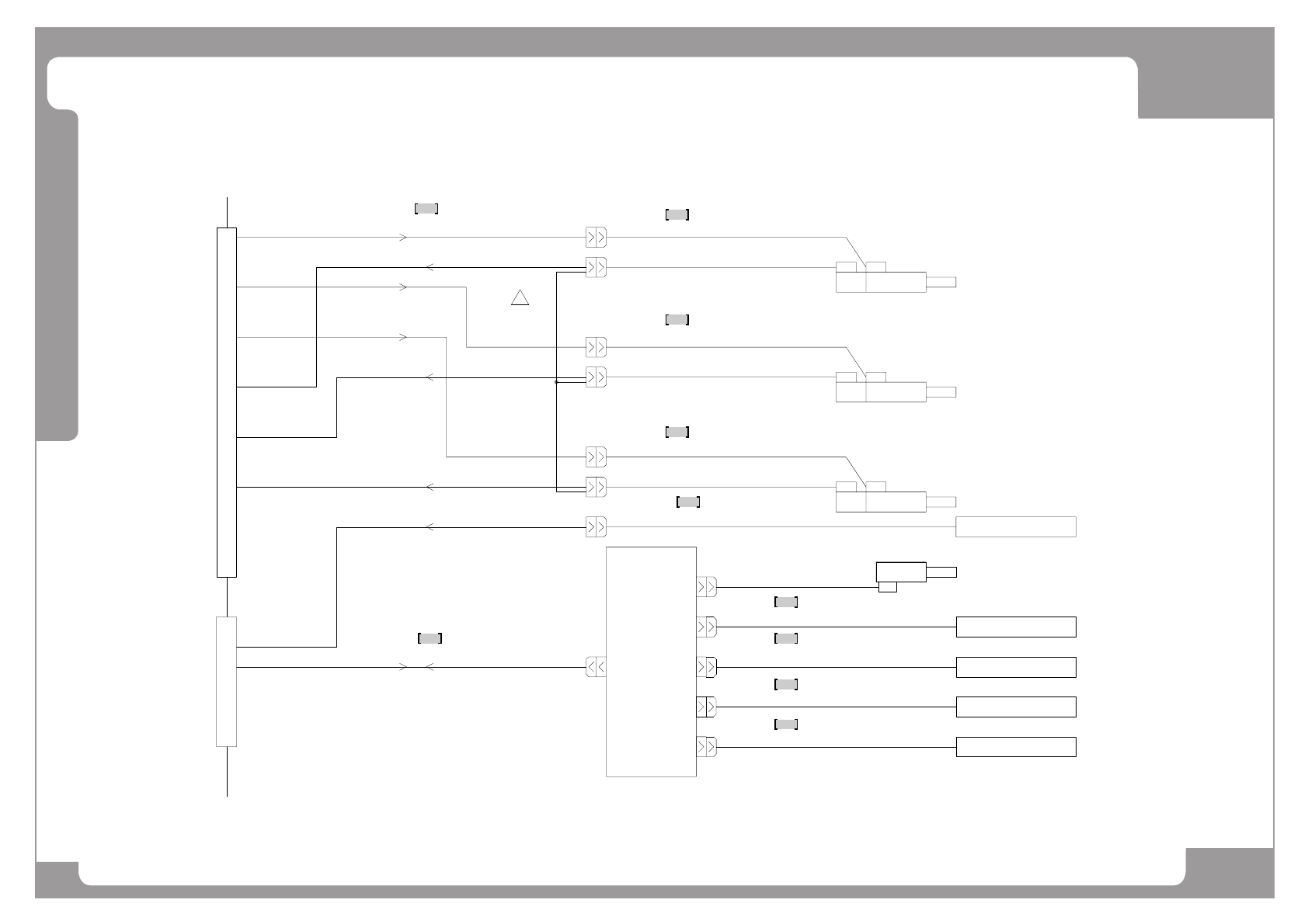

MFH (Auto Sensing) - 8 Block Diagram Wiring
1
2
3
4
5
7
8
9
10
6
CNHEAD1
-M551 Z MOTOR
(30W)
-M552 R MOTOR
(50W)
-M553 TH MOTOR
(30W)
MOTOR
POWER
SIG,V-Axis
-M555
V-Axis MOTOR
ASHAHI V-AXIS
BOARD(D5190)
CN3
CN1
CN2
STEPPING
MOTOR
HOME
SNS
MOTOR
ENCODER
-B1044 V-Axis ORG
CNHEAD2
-B1041 R-Axis ORG
CN4
HOME
SNS
-B1043 PRESSURE
CN5
SOFT TOUCH
SNS
-B1045 SOFT TOUCH
CN6
TH SNS
-B1042 TH SENSOR
EP02-000838B
AM03-013210A/03
AM03-013206A/03
AM03-013208A/02
AM03-013823A/01
AM03-014605A
EP02-000933A
EP02-001006A
EP02-000896A
EP02-001532B
1
