In diesem Abschnitt wird beschrieben, wie ein Teach-Vorgang für den Offset
ausgeführt wird, mit dem die Position (Maschinenkoordinatenreferenz) der
Aufnehmerstation erfasst werden kann.

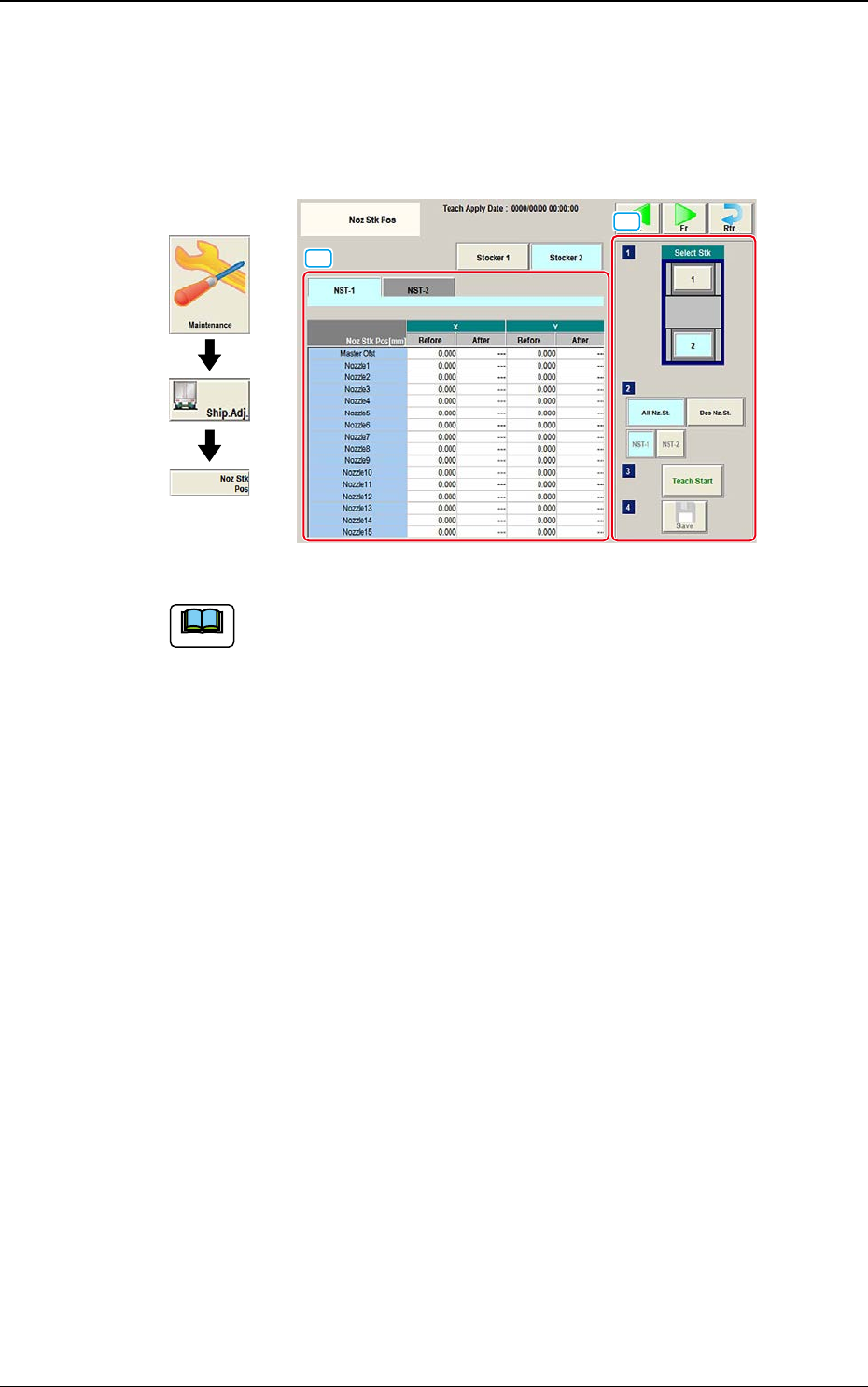

Grafischer
Ablauf
[1]
[2]
F3A44
Hinweis
Der Bildschirminhalt hängt von der Anzahl der installierten Aufnehmerstationen
(Option) ab.
[1] Teaching-Datenanzeige
Hier werden die Offsetdaten die ausgewählte Station angezeigt.
[2] Teaching-Funktionen
Die folgenden Schaltächen werden für die Teaching-Funktionen verwendet.
Select Stk
Wählen Sie die Station, für die das Teaching durchgeführt werden soll.
Aufnehmerstationsauswahl
Wählen Sie Aufnehmerstation, für die Sie das Teaching durchführen wollen.
All Nz. St
:
Wenn ausgewählt, erfolgt das Teaching für alle unter [1]
ausgewählten Aufnehmerstationen.
Des Nz. St
: Wenn ausgewählt, wird die zu teachende Aufnehmerstation
aus den in [1] ausgewählten Stationen bestimmt.
[Teach Start]-Taste
Startet das Teachen.
[Save]-Taste
Die Teaching-Ergebnisse werden gespeichert.
DEUKYX
1-57193-3100
5.13 Noz Stk Pos
n
Automatisches Teaching-Verfahren
Vorgehensweise
(1) Wählen Sie die Aufnehmerstation (1 oder 2), für die das Teaching erfolgen
soll.
(1) Drücken Sie die Stations-Auswahltaste [NST-1] oder [NST-2], um die
Station auszuwählen, für die das Teaching erfolgen soll.
(3) Drücken Sie [Teach Start].
Hinweis
•
Die Teach-Ergebnisse werden im "Teaching Data"-Fenster im Datenfeld
"After" angezeigt.
•
Tritt während des Teachens ein Erkennungsfehler auf oder wenn die
[STOP]-Taste auf dem Bedienfeld gedrückt wird, hält die Maschine
vorübergehend an. In diesem Fall ist ein Neustart möglich
•
Während die Maschine angehalten ist, steht keine andere Menüoption
zur Verfügung. Ist das Teachen beendet, fährt der Kopf automatisch
zurück in seine Nullposition.
(4) Drücken Sie [Save].
(Wird diese Taste gedrückt, werden die Teaching-Ergebnisse gespeichert.)
DEUKYX
1-58193-3100
5.14 Noz Incln
5.14 Noz Incln
Hinweis
Wenn ein Multifunktionskopf gewählt wurde, wird dieser Bildschirm nicht
angezeigt.
Teachen der Offsetdaten, um die Neigung des Kopfes / Aufnehmers oder der NS-
Position zu erfassen.
Grafischer
Ablauf
[1]
[2]
F3A45
[1] Teaching-Datenanzeige
Hier werden die Teaching-Daten des Aufnehmers im ausgewählten Kopf
angezeigt.
[2] Teaching-Funktionen
Die folgenden Schaltächen werden für die Teaching-Funktionen verwendet.
Select Head
Wählen Sie den Kopf für den Aufnehmer, für den das Teaching durchgeführt
werden soll.
Hinweis
Mit den entsprechenden Tabs auf dem Bildschirm kann zwischen den
Anzeigen gewechselt werden.
Select Tch
Wählen Sie "NozInclin" oder "Ns Pos", für die das Teaching durchgeführt
werden soll.
[Noz All]-Taste
Teachen aller Aufnehmer.
[Noz]-Taste
Legt in diesem Bereich den Aufnehmer fest, bei dem Teaching ausgeführt
wird.
Nach dem Drücken von [Noz] und [Noz No] wird der Eingabebildschirm
angezeigt.
[Teach Start]-Taste
Startet das Teachen.
[Save]-Taste
Die Teaching-Ergebnisse werden gespeichert.
