DEUKYX 1-89 193-3100 6.2 MOTOR (3) Firmware Wird im Bildschirm "List" die Taste [Firmware] gedrückt, erscheint der "Firmware"-Bildschirm. F3A70
DEUKYX
1-88193-3100
6.2 MOTOR
[2] Statusanzeigen
Hier wird der Status der einzelnen Bereiche angezeigt.

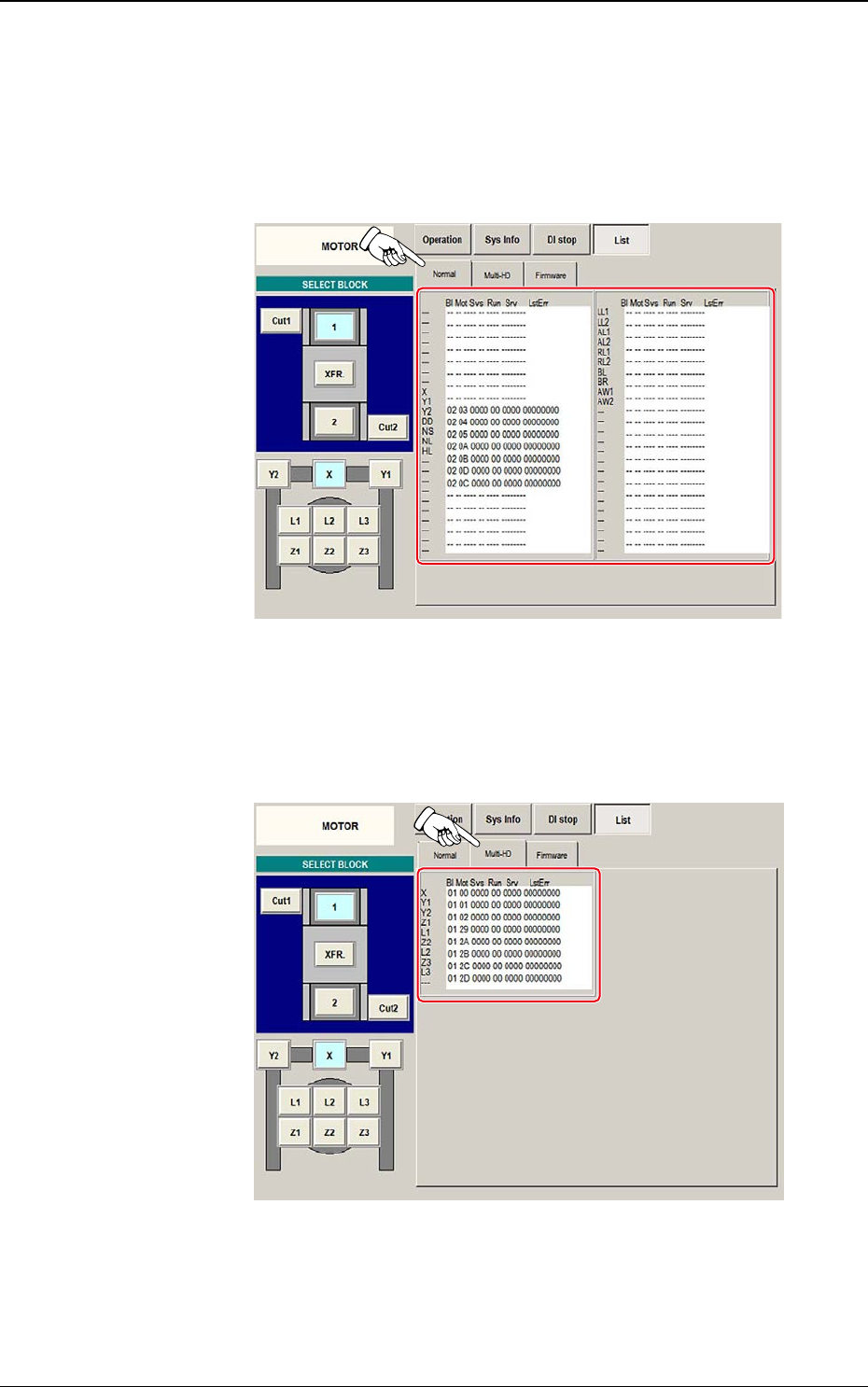

(1) Normal
Wird im Bildschirm "List" die Taste [Normal] gedrückt, erscheint der
"Normal"-Bildschirm.
F3A68
(2) Multi-HD
Wird im Bildschirm "List" die Taste [Multi-HD] gedrückt, erscheint der
"Multi-HD"-Bildschirm.
F3A69
DEUKYX
1-89193-3100
6.2 MOTOR

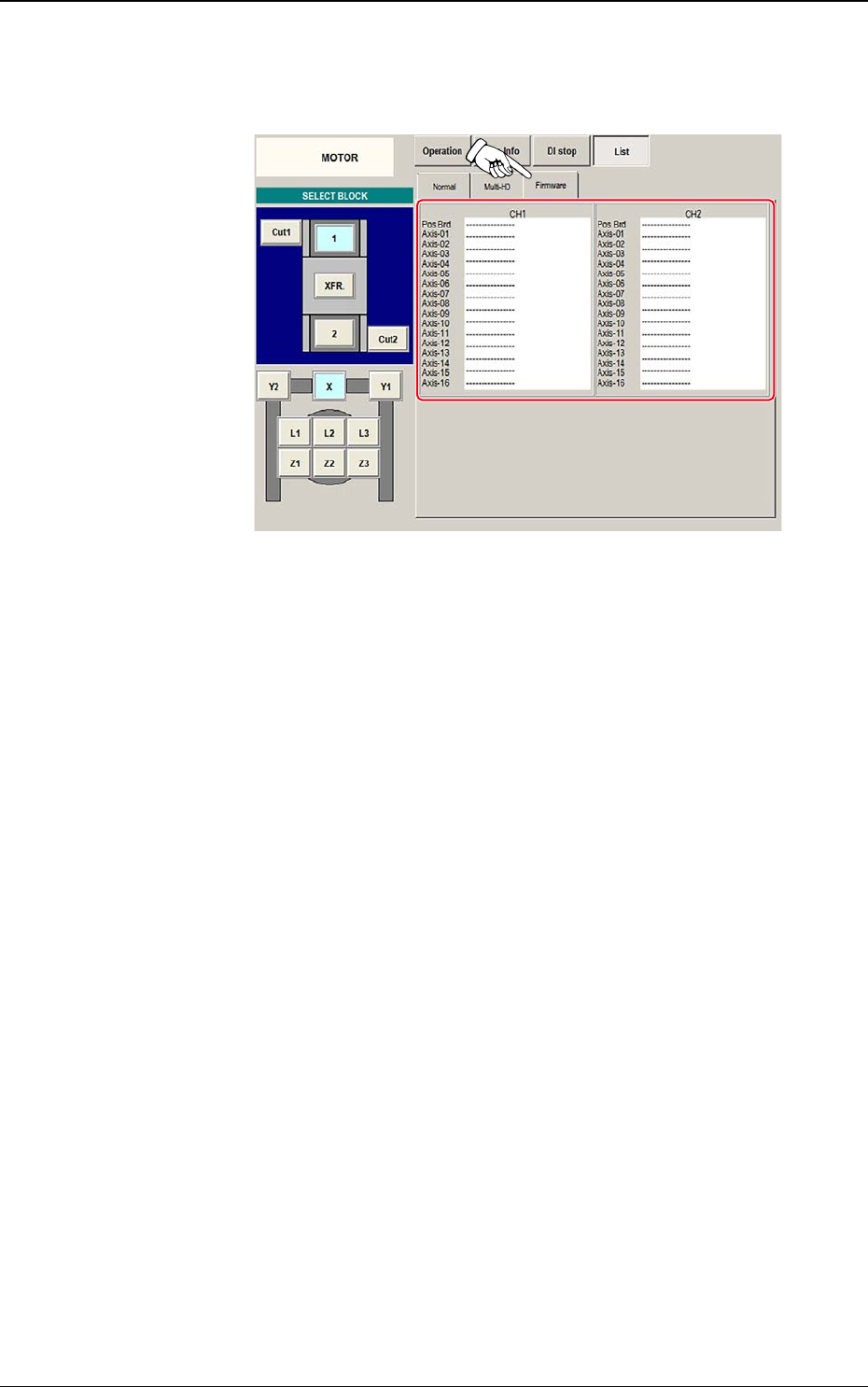

(3) Firmware
Wird im Bildschirm "List" die Taste [Firmware] gedrückt, erscheint der
"Firmware"-Bildschirm.
F3A70
DEUKYX
1-90193-3100

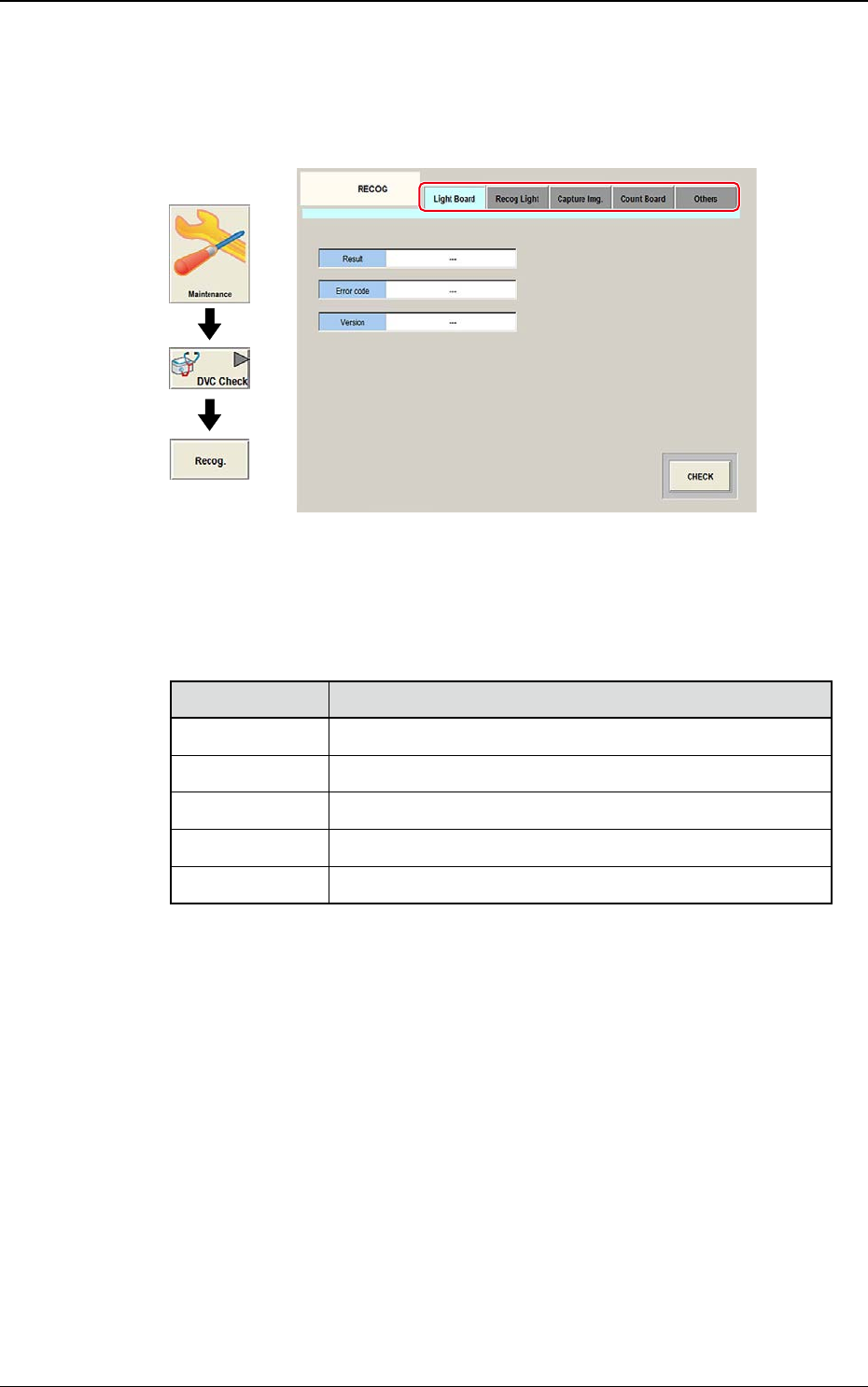

6.3 RECOG
6.3 RECOG
Dieser Bildschirm zeigt den Status der E/A-Signale der Bauteil- und PEC-
Erkennung.
Grafischer
Ablauf
F3A71
Tabs
Der "RECOG"-Bildschirm verfügt über die folgenden 5 Register-Tabs.
Wird ein Tab gedrückt, wird die zugehörige Registerkarte geöffnet
Registerkarte Beschreibung
Light Board
Führt die Beleuchtungsdiagnose durch.
Recog Light
Prüft die Beleuchtung der Bauteil- oder PEC-Erkennung.
Capture Img.
Prüft die Kameras der Bauteil- oder PEC-Erkennung.
Count Board
Prüft den Zähler, die Kabelverbindung und die Zählerplatine.
Others
Prüft die optionale 2-D-Barcodeleser-Lizenz (GS-DL100) .
