6.4 COM.STAT

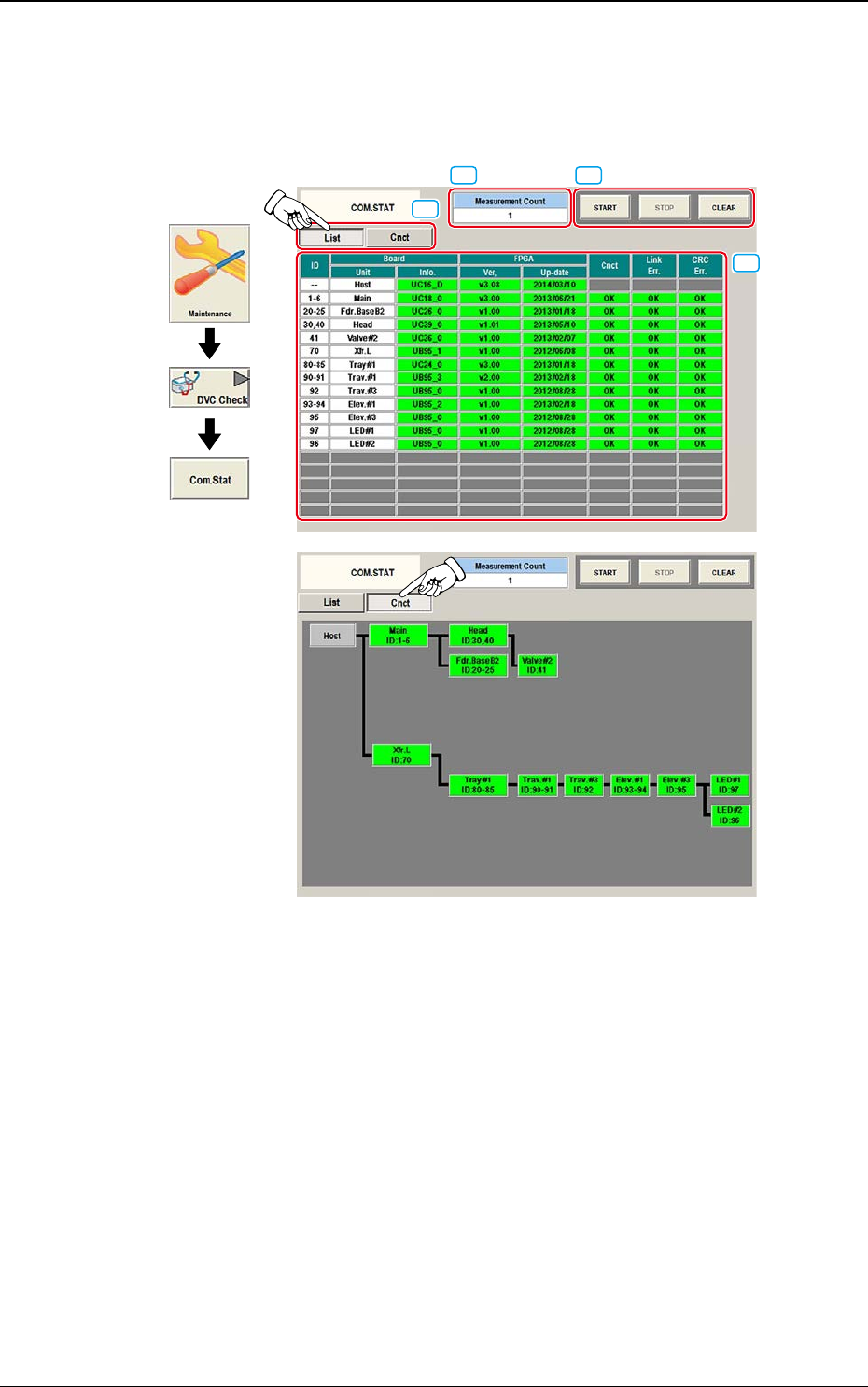

Auf diesem Bildschirm wird der Kommunikationsstatus der einzelnen Bereiche

geprüft.

Grafischer

Ablauf

[3]

[2]

[1]

[4]

F3A81

[1] [List] und [Cnct]-Tasten

Mit diesen Tasten wird die Anzeige des Kommunikationsstatus für einzelnen

Einheiten umgeschaltet.

[2] [START], [STOP] und [CLEAR]-Tasten

[START]-Taste

Misst den Kommunikationsstatus in Abständen von 500 ms.

[STOP]-Taste

Stoppt die Messung.

[CLEAR]-Taste

Löscht das Messergebnis.

[3] “Measurement Count”-Feld

Hier werden die Messergebnisse angezeigt, die zwischen dem drücken von

[Start] und [Stop] in [2] ermittelt wurden.

[4] Kommunikationsstatus-Anzeige

In diesem Bereich wird der Kommunikationsstatus in dem unter [1]

ausgewählten Format angezeigt.

DEUKYX

1-101193-3100

6.5 PRGM.INFO.

Dieser Bildschirm zeigt die aktuellen Programminformationen und Setup-

Protokoll, die auf der Maschine verwendet wurden, an.

Grafischer

Ablauf

F3A82

Tabs

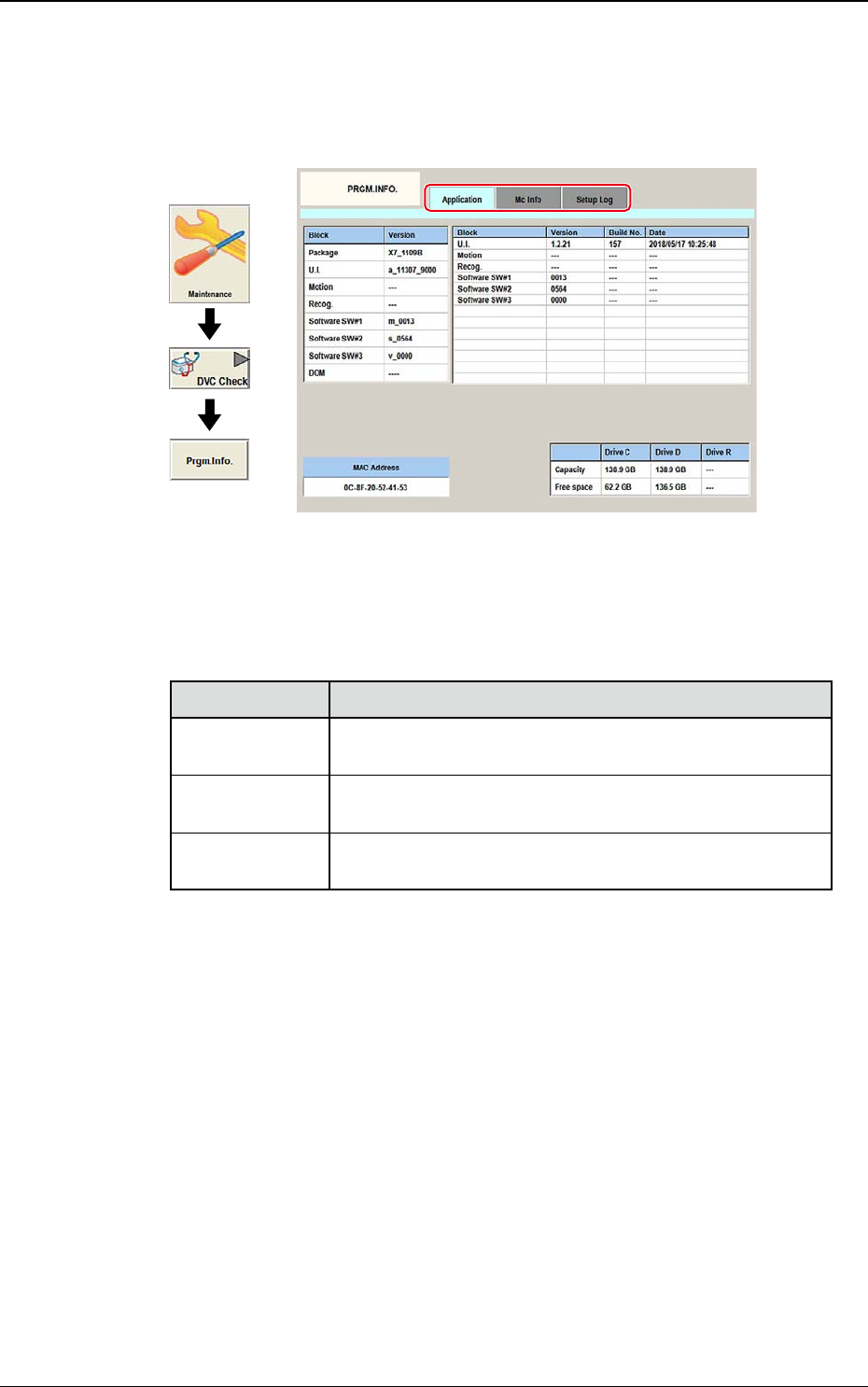

Der "PRGM.INFO."-Bildschirm verfügt über die folgenden 2 Register-Tabs.

Wird ein Tab gedrückt, wird die zugehörige Registerkarte geöffnet

Registerkarte Beschreibung

Application

Nach dem Drücken dieser Taste erscheint der "Application"-

Bildschirm.

MC Info

Beim Drücken der Taste erscheint der "Machine information"-

Bildschirm.

Setup Log

Nach dem Drücken dieser Taste erscheint der "Setup Log"-

Bildschirm.

DEUKYX

1-102193-3100

6.5 PRGM.INFO.

6.5.1 Application

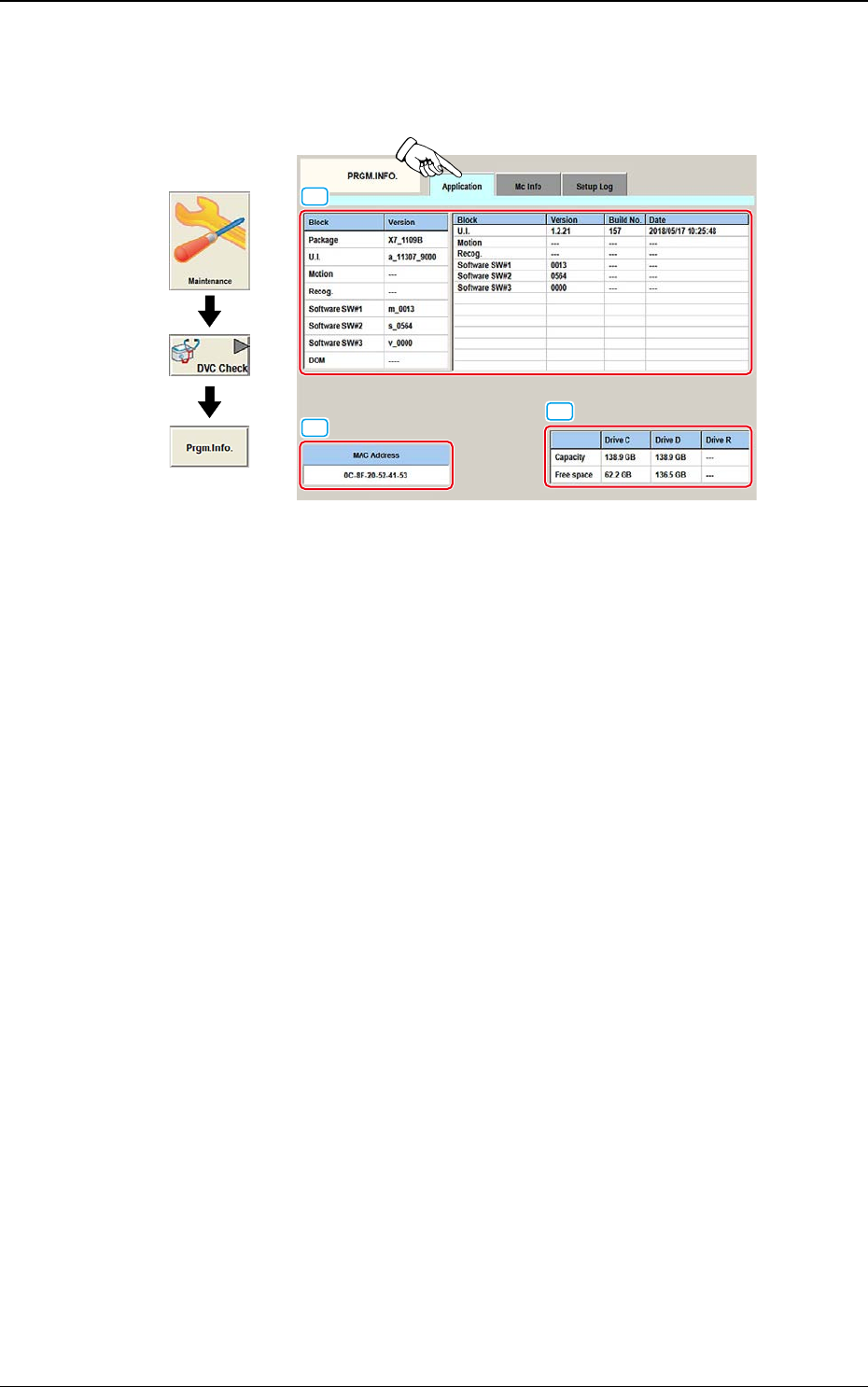

Wird der [Application]-Tab im Bildschirm "PRGM.INFO" gedrückt, öffnet sich

der folgende Bildschirm. Es werden die Anwendungsinformationen angezeigt.

Grafischer

Ablauf

[1]

[2]

[3]

F3A83

[1] Detaillierte Anzeige

Zeigt die Anwendungsversionen und die Aktualisierungszeiten per Block.

[2] Mac Addres

Zeigt die Mac-Adresse an.

[3] “Capacity und Free Space”-Bereich

Hier werden Kapazität und freier Speicherplatz der Laufwerke der U.I.

angezeigt.
