DEUKYX 2-23 193-3100 2.3 Feeder A/ Feeder B 2.3 Feeder A/ Feeder B Wird der [Feeder A]- oder [Feeder B]-Tab im Bildschirm "Offset Data" gedrückt, öffnet sich der folgende Bildschirm. Grafischer Ablauf or [1] [2…
DEUKYX
2-22193-3100

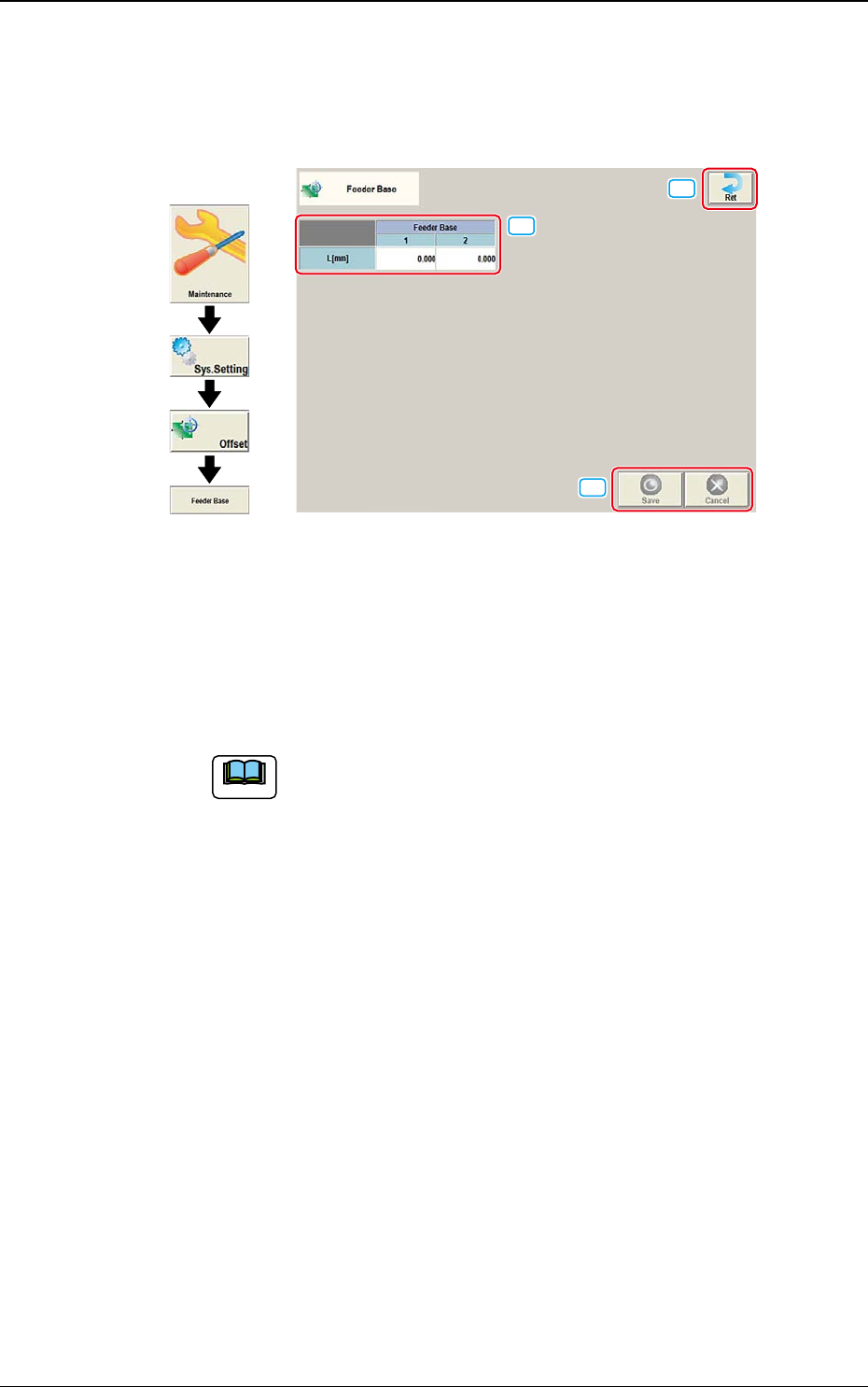

2.2 Feeder Base
2.2 Feeder Base
Wird der [Feeder base]-Tab im Bildschirm "Offset Data" gedrückt, öffnet sich der
folgende Bildschirm.
Grafischer
Ablauf
[1]
[2]
[3]
F3B22
[1] L [mm]
Die Offsetparameter werden zur Korrektur der Positionsabweichungen (Höhe)
basierend auf den Abmessungen von Feeder-Basis #1 und #2 verwendet.
Wird eine Feeder-Basis niedriger als der vorgegebene Wert installiert, mit in
die Textfelder ein positiver Wert eingetragen werden.
Hinweis
Die Neigungen des LP-Positionierungsbereichs auf den Feeder-
Basisbereichen werden anhand der X- und Y-Werte von "Mark (Left)" und
"Mark (Right)" berechnet.
[2] [Ret]-Taste
Wird diese Taste gedrückt, kehrt das System zum Bildschirm "Offset Data"
zurück.
[3] [Save] -Taste
Wird diese Taste gedrückt, werden die eingegebenen Daten gespeichert.
[Cancel]-Taste
Wird diese Taste gedrückt, kehrt das System zum Bildschirm "Save Data"
zurück und die Eingaben werden verworfen.
DEUKYX
2-23193-3100

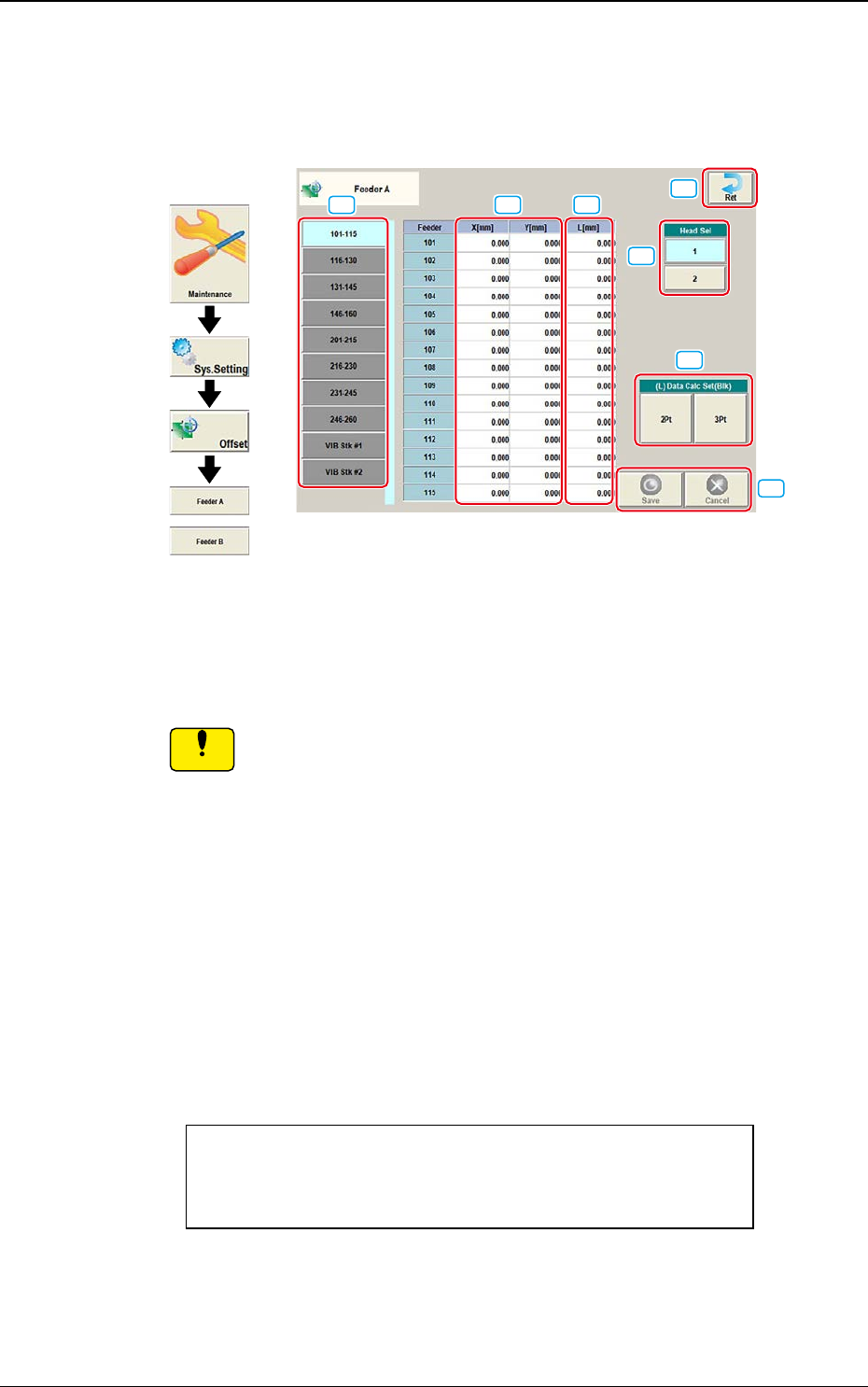

2.3 Feeder A/ Feeder B
2.3 Feeder A/ Feeder B
Wird der [Feeder A]- oder [Feeder B]-Tab im Bildschirm "Offset Data" gedrückt,
öffnet sich der folgende Bildschirm.
Grafischer
Ablauf
or
[1] [2] [3]
[4]
[7]
[5]
[6]
F3B23
Feeder-Offset A
Diese Offsetdaten korrigieren Abweichung für die Feeder-Einschübe (Fdr No.)
der Feeder-Basis.
Hinweis
Die bei der Auslieferung gemessenen Werte werden eingegeben.
Ändern Sie die Parameter nur dann, wenn es unumgänglich ist.
Feeder-Offset B
Diese Offsetdaten korrigieren Abweichungen im Feeder.
•
Die X- und Y-Parameter werden während des automatischen Betriebs ermittelt,
um die Positionsausrichtung zwischen der Aufnehmer und Bauteilmitte zu
verfolgen, und werden zur Verbesserung der Aufnahmeposition (Aufnahme auf
der Bauteilmitte) automatisch aktualisiert.
Hinweis: Im Normalfall müssen hier keine Parameter eingegeben werden.
•
Die Parameter "L [mm]" werden nicht automatisch aktualisiert, sondern die
einmal eingegebenen werden übernommen.
Die Feeder-Offsetparameter werden zu den aktuellen Offsetwerten
hinzugefügt.
Aktuelle Offsetwerte = Feeder (A) Offset + Feeder (B) Offset
[1] Feeder Change Tab
Wenn Sie "Feeder Base" drücken, öffnet sich eine weitere Registerkarte.
DEUKYX
2-24193-3100
2.3 Feeder A/ Feeder B

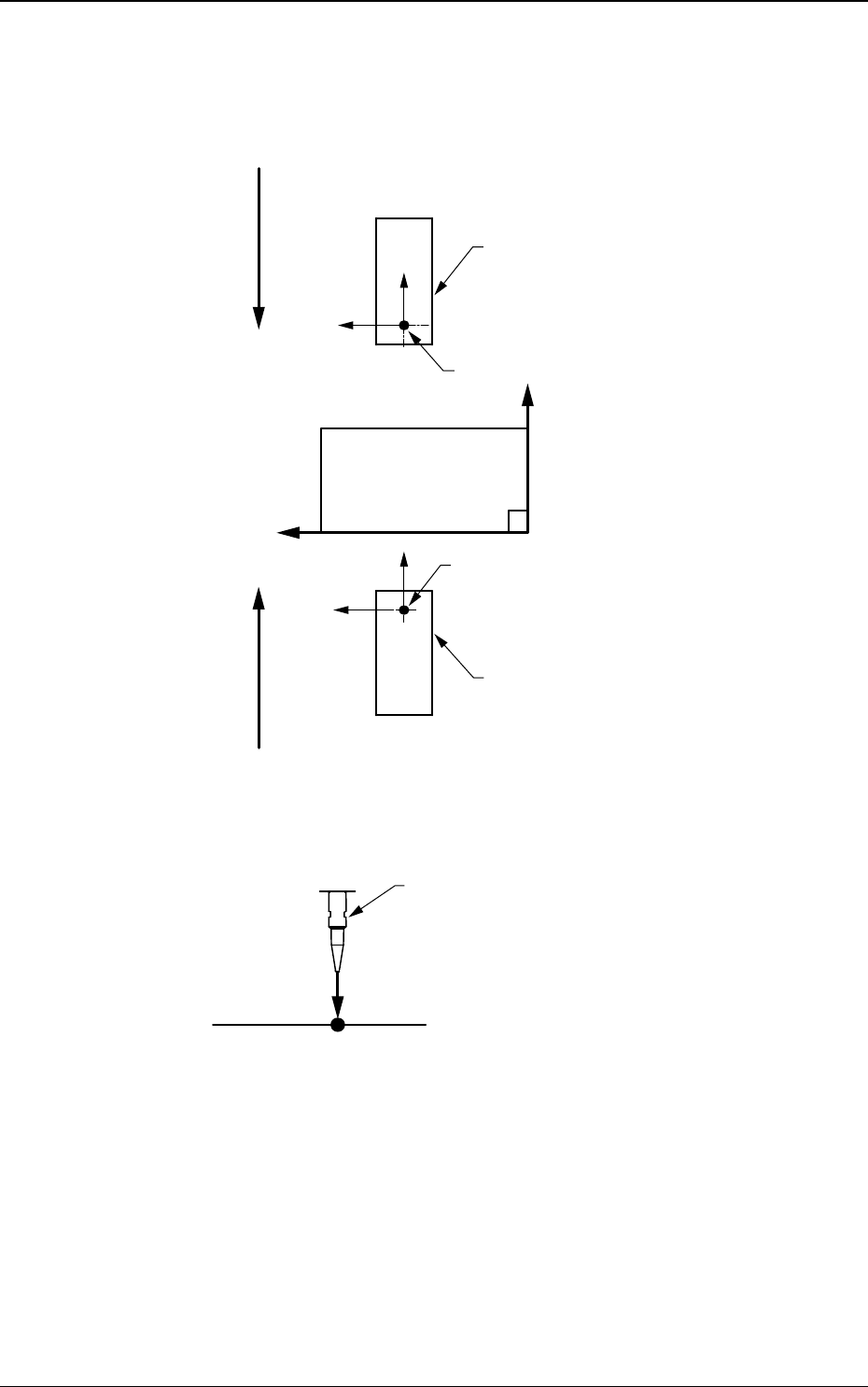

[2] X (Horizontal) und Y (Vertikal) [mm]
Die Offsetparameter werden zur Korrektur der Positionsabweichungen
basierend auf den Bauteilaufnahmepositionen für jede Feeder-Einschubnr.
verwendet.(Fdr Nr.).
F111
F211
Y(+)
X(+)
gnuthcirbuhcsrovtruG
Hinterer Feeder
Aufnahmeposition
gnuthcirbuhcsrovtruG
Maschinenvorderseite
Vorderer Feeder
Aufnahmeposition
F3B24
[3] L (Höhe) [mm]
L(+)
Aufnahmereferenzebene
Aufnehmer
F3B25
Wenn ein Wert mit einem Pluszeichen (+) eingegeben wird, wird die
Aufnahmehöhe in die Richtung geändert, in die der Abwärtshub des
Aufnehmers zunimmt.
[4] [Ret]-Taste
Beim Drücken der Taste kehren Sie zum Bildschirm "Offset Data" zurück.
