DEUKYX 2-59 193-3100 2.8 PCB Recog Z (Angle) [deg] Stellen Sie die Parameter ein, die die Winkelabweichungen in den Scan-Koordinaten der PEC-Erkennungskameras basierend auf den X / Y-Koordinaten der Maschinenreferenz (Xm…
DEUKYX
2-58193-3100
2.8 PCB Recog
2.8 PCB Recog

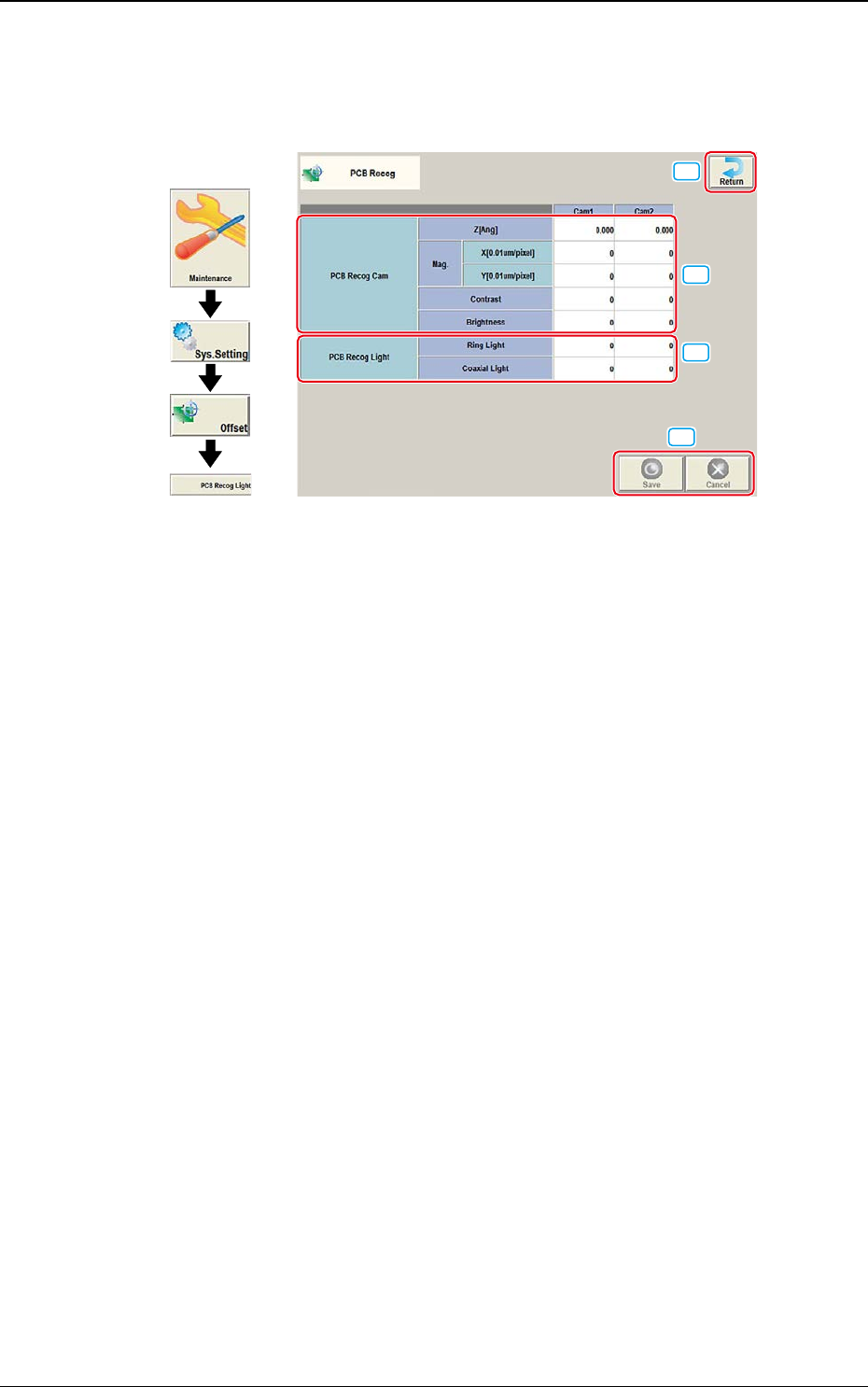

Wird der [PCB Recog]-Tab im Bildschirm "Offset Data" gedrückt, öffnet sich der
folgende Bildschirm.
Grafischer
Ablauf
[2]
[4]
[3]
[1]
F3B59
Setzen Sie für jede Kamera die folgenden Offsetwerte.
[1] PCB Recog Cam
Korrigiert den horizontalen Winkel der PEC-Erkennungskamera.
DEUKYX
2-59193-3100
2.8 PCB Recog
Z (Angle) [deg]
Stellen Sie die Parameter ein, die die Winkelabweichungen in den
Scan-Koordinaten der PEC-Erkennungskameras basierend auf den X /
Y-Koordinaten der Maschinenreferenz (Xm-Ym) darstellen.
Wenn die Kamera-Scan-Koordinaten gegen das Uhrzeigersinn zum X /
Y-Koordinatensystem der Maschinenreferenz verschoben werden, müssen
die Offsetwerte mit einem Pluszeichen versehen werden.
Xm(+)
Ym(+)
Yc(+)
Xc(+)
Yc(+)
Xc(+)
Xm-Ym : Maschinenreferenzkoordi
natensystem
Xc-Yc : PE C-Erkennung
Koordinatensystem
Pm. Maschinenreferenz
Koordinatenursprung
Winkel der PEC Erkennungskamera
Winkel der PEC Erkennungskamera
F3B60
Mag. X (Horizontal) und Y (Vertical) [0.01 µm/pixel]
Legen Sie fest, wie viele Mikrometer einem Pixel entsprechen sollen, um die
Vergrößerung der PEC-Erkennungskamera festzulegen.
Die Parameter werden automatisch durch Teaching berechnet, die mit der
Vergrößerungsmesslehre durchgeführt werden.
• Standard : 2500
Contrast and Brightness
Die Helligkeit des von der PEC-Kamera aufgenommenen Bildes kann
justiert werden.
• Standard
Contrast : 102
Brightness : 128
Hinweis
(a) Je größer der Wert für „Contrast“ ist, desto stärker werden die Farben.
(b) Je größer der Wert für „Brightness“ ist, desto heller wird das gesamte
Bild.
DEUKYX
2-60193-3100
2.8 PCB Recog
[2] PCB Recog Light
Ring Light, Coaxial Light
Stellen Sie die Lichtstärke für die Erkennungsbeleuchtung ein.
• Standard
Ringleuchte
:
20
Koaxialleuchte
:
30
[3] [Return]-Taste
Wird diese Taste gedrückt, kehrt das System zum Bildschirm "Offset Data"
zurück.
[4] [Save]-Taste
Wird diese Taste gedrückt, werden die eingegebenen Daten gespeichert.
[Cancel]-Taste
Wird diese Taste gedrückt, kehrt das System gespeicherten Daten zurück und
die Eingaben werden verworfen.
