3.1 Kopfeinheit
3.1 Kopfeinheit
Wird die Taste Kopfeinheit gedrückt, erscheint der folgende Bildschirm.
[1]
Taste Kopfeinheit
Grafik
Ablauf

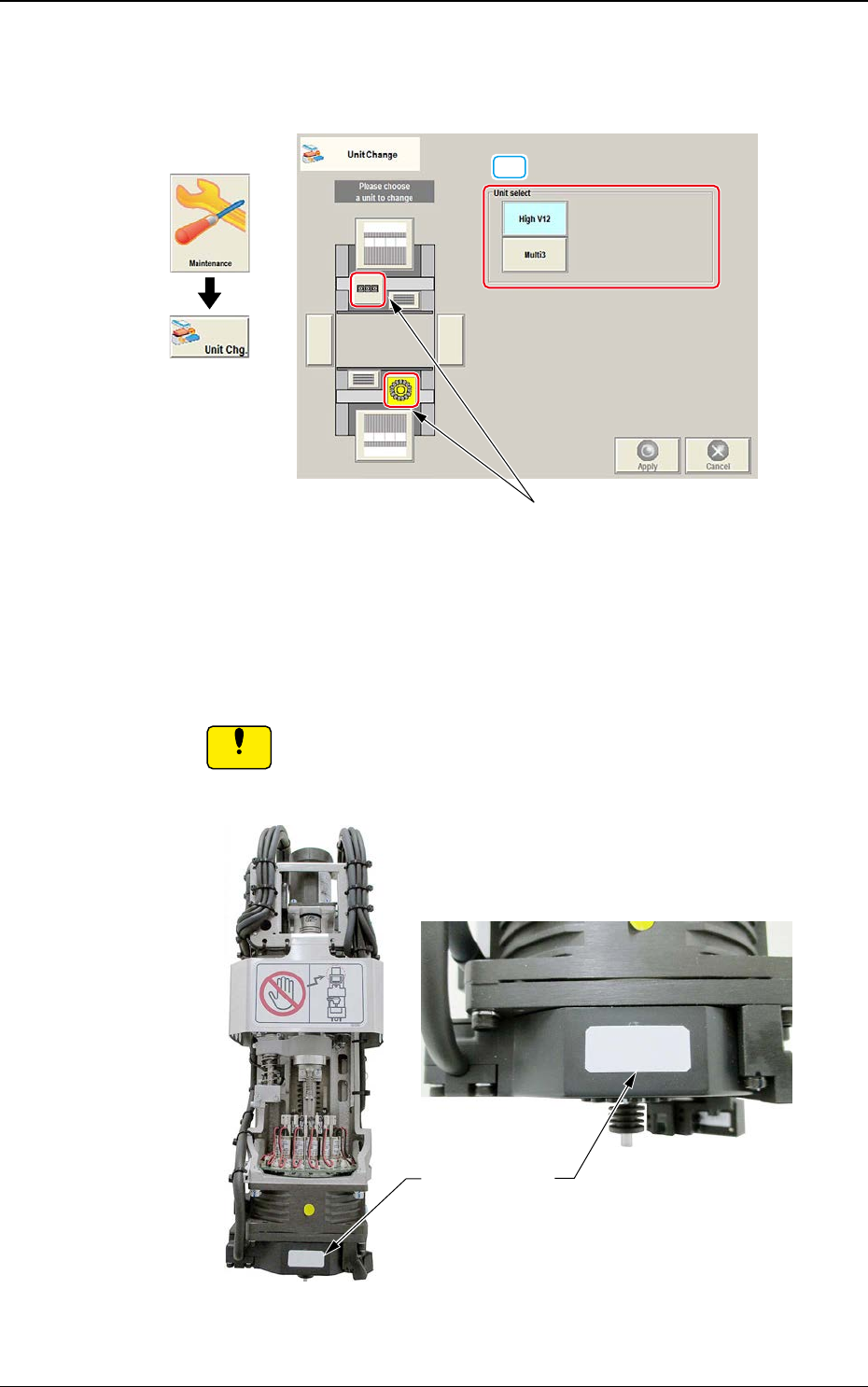

F3A6
Unit select
[High V12]-Taste
: Wenn gedrückt, wird der Hochgeschwindigkeitskopf
gewählt.
[Multi3]-Taste
: Wenn gedrückt, wird der Multifunktionskopf gewählt.
Hinweis
Vorn auf dem V12-Kopf bendet sich ein weißer Aufkleber.
Wenn Sie den Kopf austauschen, darf der V10-Kopf nicht ohne
diesen Aufkleber montiert werden.
Vergrößerung Kopfvorderseite
Weißer Aufkleber
F3A6B
DEUKYX
1-6193-3100
3.1 Kopfeinheit
3.1.1 Prüfbildschirm Montierter Kopf
Dieser Bildschirm wird angezeigt, wenn der vorgegebene Kopf nicht dem
installierten Kopf entspricht.
[1]
[3] [4]
[2]

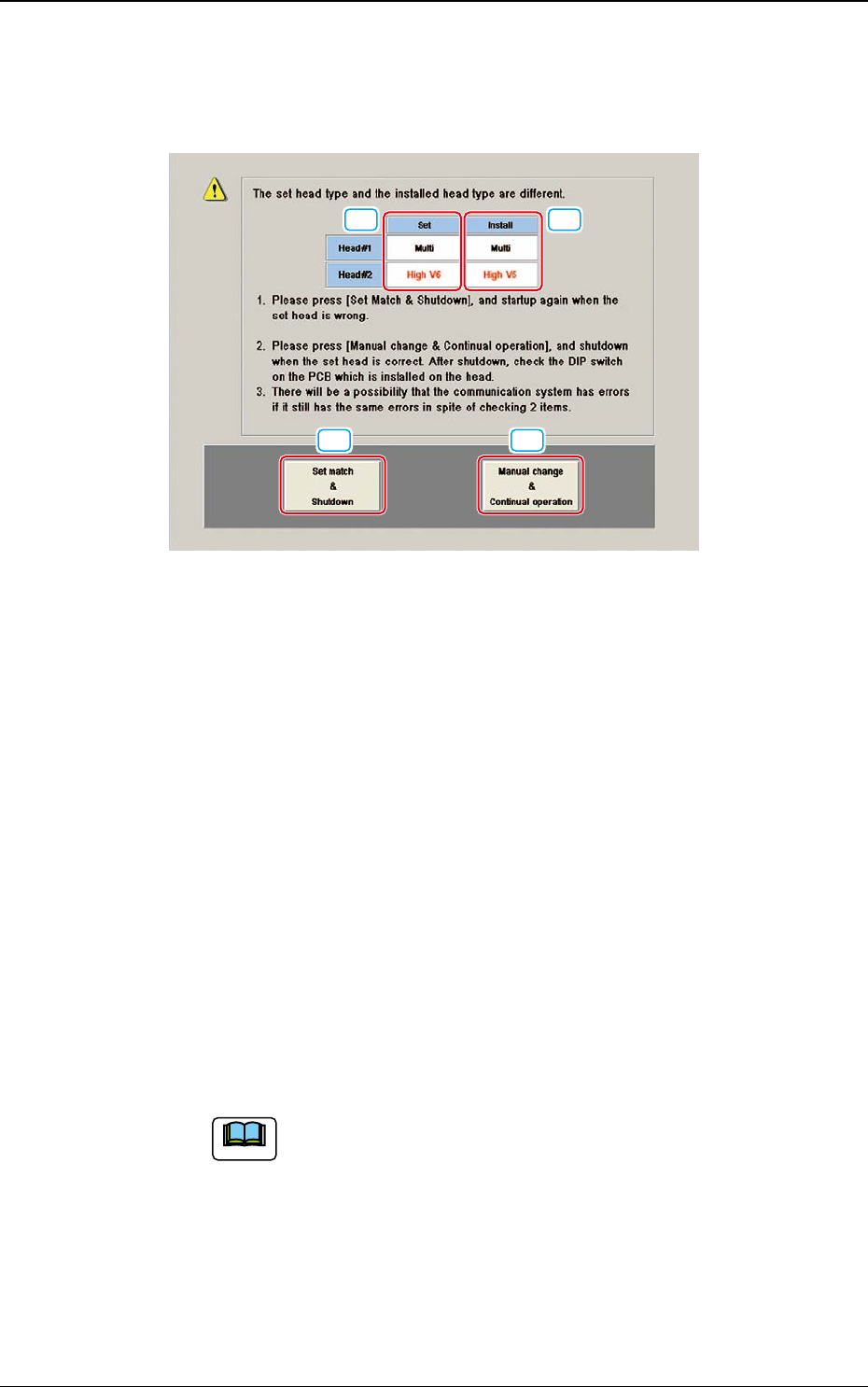

F3A7
[1] Set
In diesem Feld wird der vorgegebene Kopf angezeigt.
Wurde ein "V12"-Kopf vorgegeben, wird hier "High-Speed V12" angezeigt.
[2] Install
In diesem Feld wird der auf der Maschine installierte Kopf angezeigt.
Ist ein "V12"-Kopf installiert, wird hier "High-Speed V12" angezeigt.
[3] [Set match & Shutdown]-Taste
Entspricht der vorgegebene Kopf nicht dem installierten Kopf, drücken Sie
diese Taste, um das System neu zu starten.
[4] [Manual change & Continual operation]-Taste
Entspricht der vorgegebene Kopf dem installierten Kopf, drücken Sie diese
Taste, um das System herunter zu fahren. Prüfen Sie die Stellung des DIP-
Schalter auf der Kopf-Platine.
Hinweis
Kommt der Fehler, obwohl der DIP-Schalter überprüft wurde, erneut vor,
kann der Fehler durch das Kommunikationssystem hervorgerufen werden.
DEUKYX
1-7193-3100
3.2 Aufnehmerstation
3.2 Aufnehmerstation
Wird die Taste für die Aufnehmerstation gedrückt, erscheint der folgende
Bildschirm.
[1]
[2]
Taste Aufnehmerstation
Grafik
Ablauf

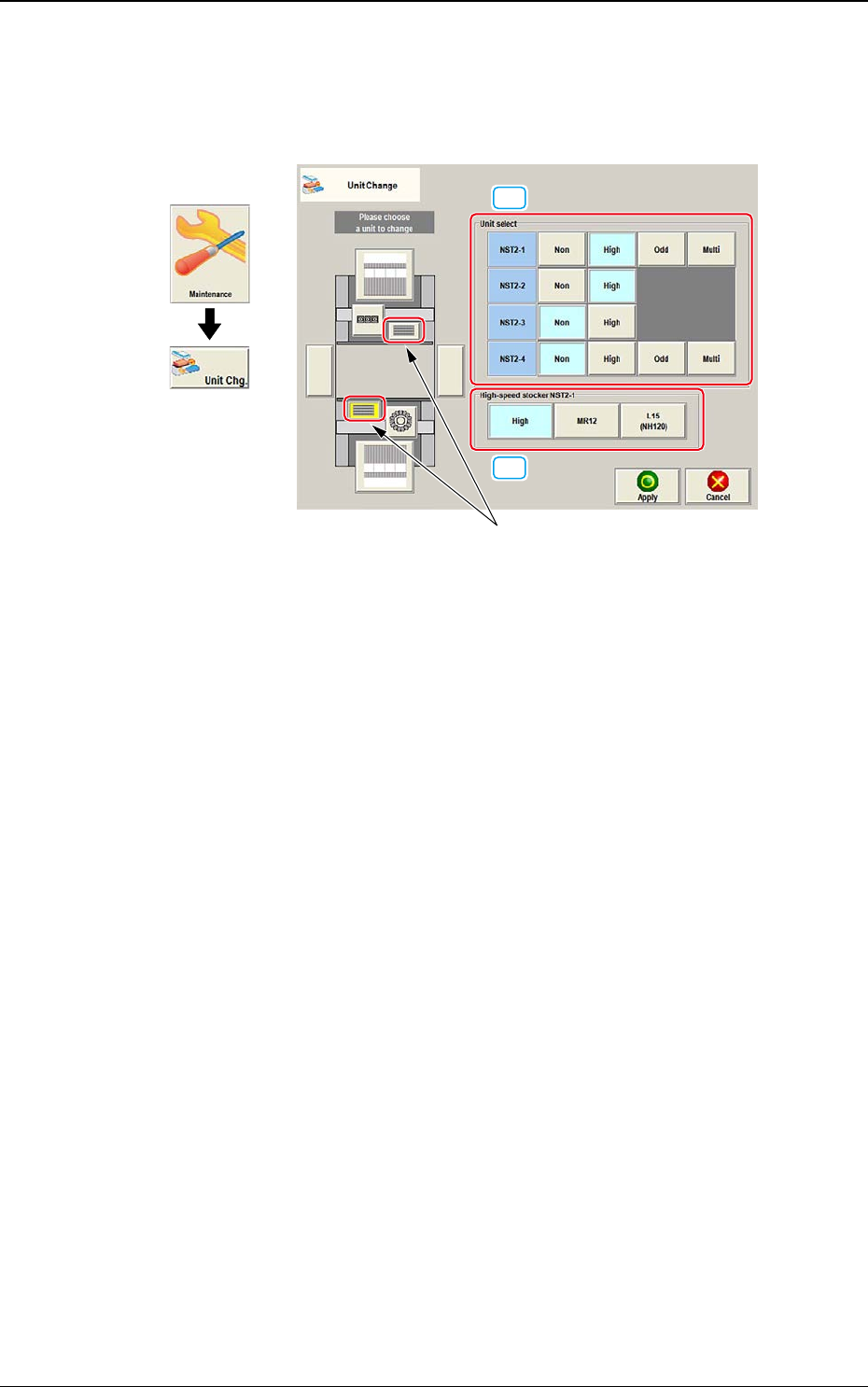

F3A8
[1] Unit select
[Non]-Taste
: Die Einheit ohne Aufnehmerstation wird gewählt.
[High]-Taste
: Die Einheit mit Hochgeschwindigkeits-Aufnehmerstation
wird gewählt.
[Odd]-Taste
: Die Einheit mit einer Aufnehmerstation für mittlere Größen
oder Sonderbauformen (Option) wird gewählt.
[Multi]-Taste
: Die Einheit mit einer multifunktionalen Aufnehmerstation
(Option) wird gewählt.
