DEUKYX
1-6193-3100
3.1 Kopfeinheit
3.1.1 Prüfbildschirm Montierter Kopf
Dieser Bildschirm wird angezeigt, wenn der vorgegebene Kopf nicht dem
installierten Kopf entspricht.
[1]
[3] [4]
[2]
F3A7
[1] Set
In diesem Feld wird der vorgegebene Kopf angezeigt.
Wurde ein "V12"-Kopf vorgegeben, wird hier "High-Speed V12" angezeigt.
[2] Install
In diesem Feld wird der auf der Maschine installierte Kopf angezeigt.
Ist ein "V12"-Kopf installiert, wird hier "High-Speed V12" angezeigt.
[3] [Set match & Shutdown]-Taste
Entspricht der vorgegebene Kopf nicht dem installierten Kopf, drücken Sie
diese Taste, um das System neu zu starten.
[4] [Manual change & Continual operation]-Taste
Entspricht der vorgegebene Kopf dem installierten Kopf, drücken Sie diese
Taste, um das System herunter zu fahren. Prüfen Sie die Stellung des DIP-
Schalter auf der Kopf-Platine.
Hinweis
Kommt der Fehler, obwohl der DIP-Schalter überprüft wurde, erneut vor,
kann der Fehler durch das Kommunikationssystem hervorgerufen werden.
DEUKYX
1-7193-3100
3.2 Aufnehmerstation
3.2 Aufnehmerstation
Wird die Taste für die Aufnehmerstation gedrückt, erscheint der folgende
Bildschirm.
[1]
[2]
Taste Aufnehmerstation
Grafik
Ablauf
F3A8
[1] Unit select
[Non]-Taste
: Die Einheit ohne Aufnehmerstation wird gewählt.
[High]-Taste
: Die Einheit mit Hochgeschwindigkeits-Aufnehmerstation
wird gewählt.
[Odd]-Taste
: Die Einheit mit einer Aufnehmerstation für mittlere Größen
oder Sonderbauformen (Option) wird gewählt.
[Multi]-Taste
: Die Einheit mit einer multifunktionalen Aufnehmerstation
(Option) wird gewählt.
DEUKYX
1-8193-3100
3.2 Aufnehmerstation
[2] Hochgeschwindigkeits-Station
In diesem Feld wird die Hochgeschwindigkeitsstation ausgewählt
[High]-Taste
: Die Einheit mit Hochgeschwindigkeits-Aufnehmerstation
wird gewählt.
[MR12]-Taste
: Die Einheit mit MR12-Aufnehmerstation wird gewählt.
[L15 (NH120)]-Taste
: Die Einheit mit einer Aufnehmerstation für spezielle
große Aufnehmer (GS-NM101) wird gewählt.

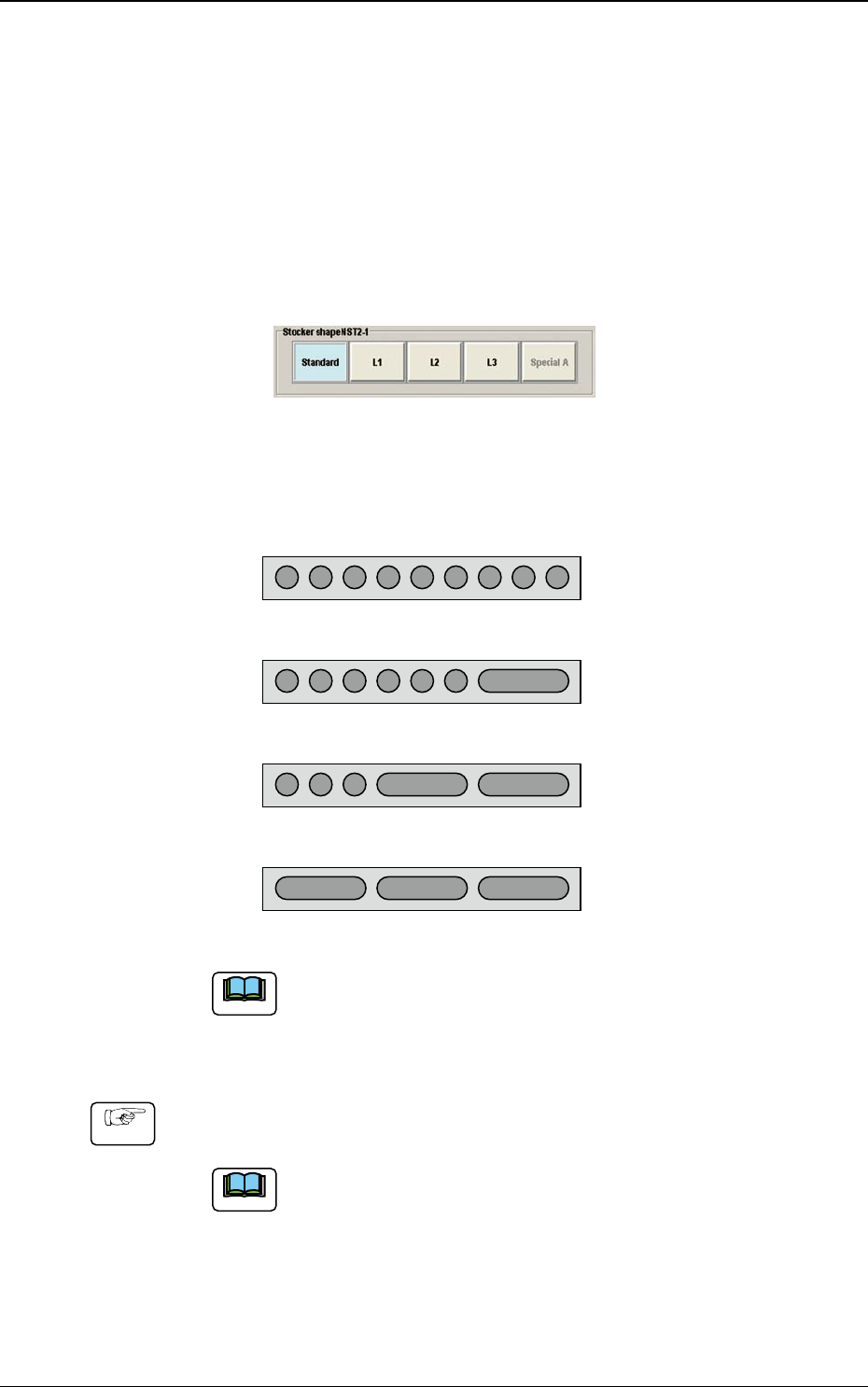

Aufbauauswahl für multifunktionale Aufnehmerstation
F3A9
Hier kann der Aufbau der multifunktionalen Aufnehmerstation ausgewählt
werden.
Standard
L1
L2
L3
KYB-M9640-000 (GS-NM110) : Max. 9 Aufnehmer
KYB-M96E0-000 (GS-NM111) : Max. 7 Aufnehmer
KYB-M96E0-100 (GS-NM112 ) : Max. 5 Aufnehmer
KYB-M96E0-200 (GS-NM113 ) : Max. 3 Aufnehmer
F3A10
Hinweis
Soll die Aufnehmerstation hinzugefügt werden, ist zusätzlich eine
optionale Einheit erforderlich.
n
Aufnehmerstation einrichten
Vorgehensweise
(1) Drücken Sie im Bereich "Einheit auswählen" die Taste für die installierte
Aufnehmerstation.
Hinweis
Bei Hochgeschwindigkeitsstationen wird der Typ und bei
Multifunktionsstationen der Aufbau der Station angezeigt.
(2) Drücken Sie auf den Stationstyp oder die gewünschte Aufbauart.
(3) Drücken Sie [Apply].
