DEUKYX 1-11 193-3100 4. Unit Adj. 4. Unit Adj. Grafischer Ablauf F3A13 "Unit Adj."-Untermenü Die folgenden in der Untermenüleiste angeordneten Schaltächen werden verwendet, um die Bedienbildschirme für die Aus…

DEUKYX

1-10193-3100

3.3 Feeder-Einheit

[3] Teach

[Traverse Axis Draw]-Taste

Mit dieser Schaltäche wird der Offset für das Verfahren des Querträgers für

jede Maschine durch Teachen der Markenposition auf der Klemmung des

Querträgers durchgeführt.

Hinweis

Für diese Funktion ist zusätzlich der Teaching Stift erforderlich.

[Tray Transfer Tch]-Taste

Mit dieser Taste kann das Teachen der Zuführung der Tray-Palette

durchführt werden.

Nachdem ein Mehrlagen-Tray-Feeder an der Maschine angebracht wurde, ist

dieser Teach-Vorgang erfoderlich.

Wird es nicht ausgeführt, ist eine korrekte Zufuhr der Palette zum Wagen

nicht möglich.

Referenz

Siehe auch "Kapitel 3: Maintenance Menu" in "GS-FP600 Multi-Layer

Tray Feeder Handbuch" für weitere Details.

DEUKYX

1-11193-3100

4. Unit Adj.

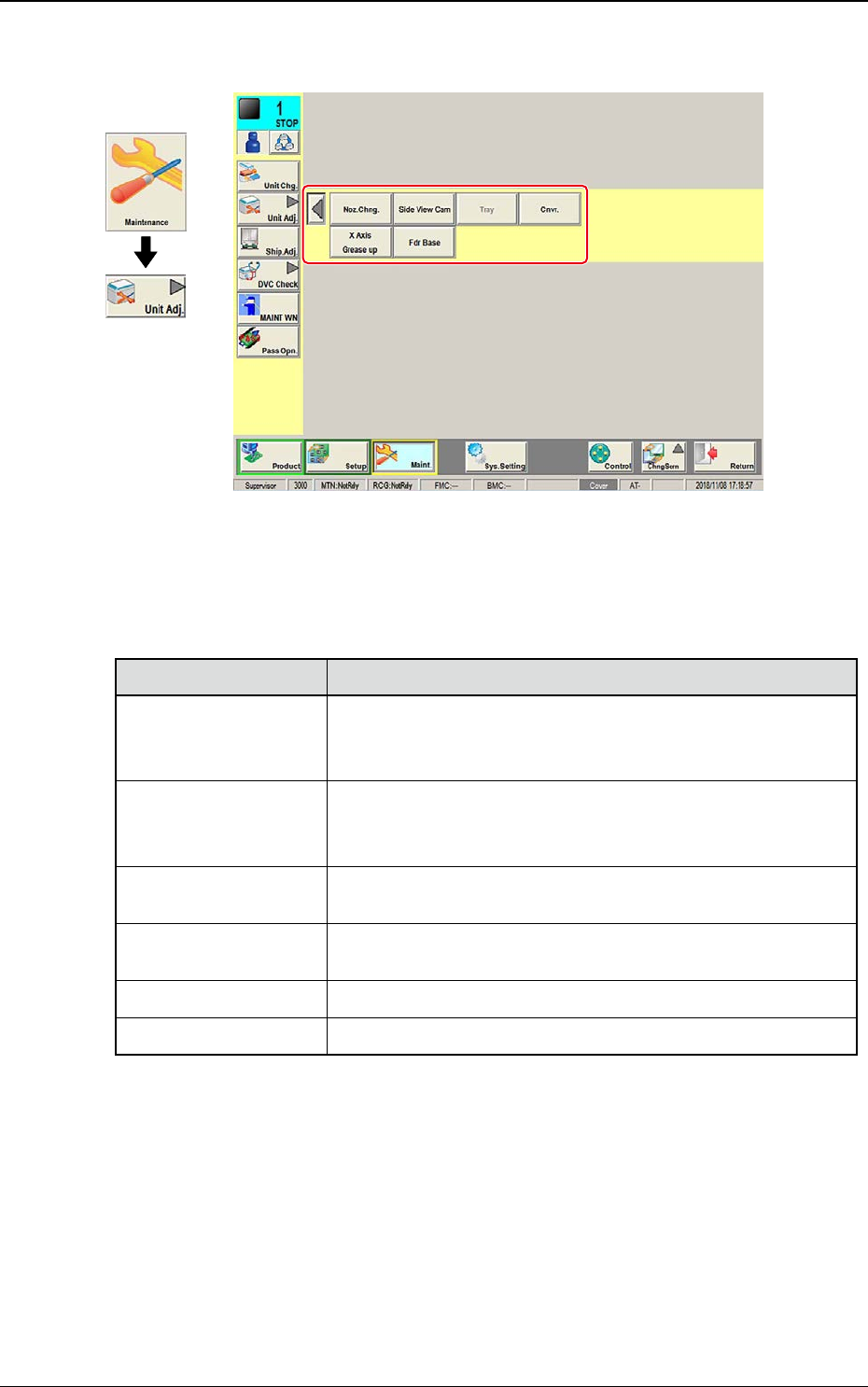

Grafischer

Ablauf

F3A13

"Unit Adj."-Untermenü

Die folgenden in der Untermenüleiste angeordneten Schaltächen werden verwendet,

um die Bedienbildschirme für die Ausführung der einzelnen Funktion aufzurufen.

Schaltäche

Beschreibung

Noz Chng.

Mit dieser Taste öffnet sich der "NOZ. CHNG."-Bildschirm, in

dem Sie manuell das Aufnehmen und Ablegen eines Aufnehmers

durchführen können.

Side View Cam

Mit dieser Taste wird ein Aufnehmererkennungstest mit der

Seitenansichtkamera am Bestückungskopf durchgeführt und die

Messwerte und das erfasste Bild werden angezeigt.

Tray

Diese Taste wird verwendet, wenn ein Tray-Feeder (Option) justiert

wird.

Cnvr.

Diese Taste dient dem Einstellen der gesamten Transportbandbreite

oder der manuellen Einstellung.

X Axis Grease up

Diese Taste wird verwendet, wenn die X-Achse gefettet wird.

Fdr Base

Diese Taste zeigt den Anschluss-Status der Feeder-Basis an.

DEUKYX

1-12193-3100

4.1 NOZ. CHNG.

Aufnehmer können manuell aufgenommen und in die Station gesetzt werden.

Grafischer

Ablauf

[1]

[2]

[3]

[4]

[5]

F3A14

[1] Head Sel

Wird die Taste gedrückt, wird der entsprechende Kopf, der den

Aufnehmerwechsel ausführen soll, ausgewählt.

[2] Auswahltaste Aufnehmer-Zuordnungsnr.

Beim Drücken einer Taste wird der zu wechselnde Aufnehmer ausgewählt.

Der Hintergrund des gewählten Schaltäche ist jetzt hellblau.

ID des montierten Vakuumaufnehmers

Aufnehmerstationsadresse

(Lageradresse des montierten Aufnehmers)

Hinweis

Wird ein mittelgroßer Sonderform-Aufnehmer verwendet, kann

rechts und links davon kein anderer Aufnehmer positioniert

werden.

Hinweis

Die Anzeigen auf dem Bildschirm variieren abhängig von den

ausgewählten Kopf.

[3] Statusanzeige

Die Eigenschaften des ausgewählten Kopfes werden angezeigt.
