DEUKYX 1-13 193-3100 4.1 NOZ. CHNG. [4] “Control Switch”-Gruppenfeld Es werden die folgenden Bedientasten angezeigt. Wir, nachdem eine der Bedientasten gedrückt wurde, innerhalb von 10 Sekunden auf dem Bedienfeld [START]…
DEUKYX
1-12193-3100
4.1 NOZ. CHNG.
4.1 NOZ. CHNG.
Aufnehmer können manuell aufgenommen und in die Station gesetzt werden.
Grafischer
Ablauf
[1]
[2]
[3]
[4]
[5]

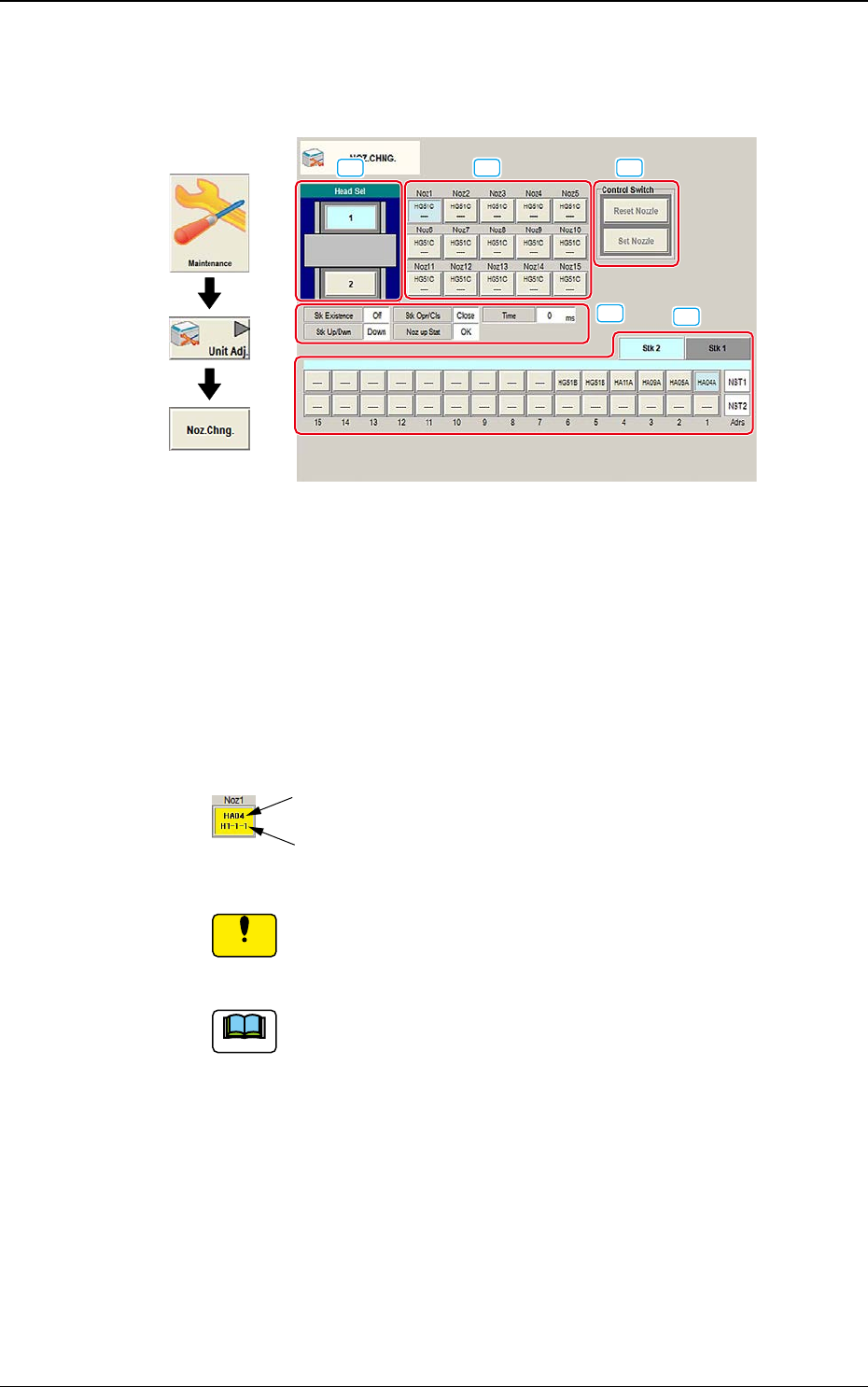

F3A14
[1] Head Sel
Wird die Taste gedrückt, wird der entsprechende Kopf, der den
Aufnehmerwechsel ausführen soll, ausgewählt.
[2] Auswahltaste Aufnehmer-Zuordnungsnr.
Beim Drücken einer Taste wird der zu wechselnde Aufnehmer ausgewählt.
Der Hintergrund des gewählten Schaltäche ist jetzt hellblau.
ID des montierten Vakuumaufnehmers
Aufnehmerstationsadresse
(Lageradresse des montierten Aufnehmers)
Hinweis
Wird ein mittelgroßer Sonderform-Aufnehmer verwendet, kann
rechts und links davon kein anderer Aufnehmer positioniert
werden.
Hinweis
Die Anzeigen auf dem Bildschirm variieren abhängig von den
ausgewählten Kopf.
[3] Statusanzeige
Die Eigenschaften des ausgewählten Kopfes werden angezeigt.
DEUKYX
1-13193-3100
4.1 NOZ. CHNG.
[4] “Control Switch”-Gruppenfeld
Es werden die folgenden Bedientasten angezeigt.
Wir, nachdem eine der Bedientasten gedrückt wurde, innerhalb von 10
Sekunden auf dem Bedienfeld [START] gedrückt, wird die entsprechende
Funktion ausgeführt.
[Reset Nozzle]-Taste
Wenn gedrückt, wird der angegebene Aufnehmer in der Aufnehmerstation
abgelegt.
Nach dem Drücken der Taste wird der Hintergrund grün und zeigt so,
dass die Kopfauswahltaste aktiviert wurde.
[Set Nozzle]-Taste
Beim Drücken dieser Taste wird der ausgewählte Aufnehmer
aufgenommen und an der angegebenen Aufnehmer-Positionsnr. befestigt.
Nach dem Drücken der Taste wird der Hintergrund grün und zeigt so,
dass die Kopf- und die Aufnehmerauswahltaste (Aufnehmerstation)
aktiviert wurden.
[5] Aufnehmerstations-Tab
Mit diesem Tab wird die zu öffnende oder zu schließende Aufnehmerstation
und der entsprechende Aufnehmer in dieser Station zugeordnet.
Wenn Sie die Aufnehmerstation mit dem Auswahl-Tab festlegen und die
Taste für einen geeigneten Aufnehmer drücken, wird der zu verwendende
Aufnehmer festgelegt.
Hinweis
Wurde für eine Aufnehmerstation "überspringen" aktiviert, wird eine
entsprechende Meldung angezeigt und die Station kann nicht verwendet
werden.
DEUKYX
1-14193-3100
4.1 NOZ. CHNG.
n
Ablauf der Aufnehmerlagerung
Hinweis
(a) Werden mittelgroße Sonderform-Aufnehmer verwendet, müssen
diese vor allen anderen Aufnehmern abgelegt werden.
Wenn die Maschine versucht Hochgeschwindigkeitsaufnehmer
vor den Sonderformaufnehmern abzulegen, erscheint
eine Meldung, dass zunächst die Sonderformaufnehmer
abgelegt werden müssen und eine Ablage der
Hochgeschwindigkeitsabnehmer vorher nicht möglich ist.
(b) Legen Sie den Aufnehmer nicht ab, während der Kopf ein
Bauteil aufnimmt. In dem Fall wird das Vakuum unterbrochen
und das Bauteil fällt herunter.
Vorgehensweise
(1) Drücken Sie die Kopfauswahltasten des Kopfes, der den Aufnehmer hält, der
abgelegt werden soll.
(Der Hintergrund des gewählten Schaltäche ist jetzt hellblau.)
(2) Wählen Sue dann mit der Aufnehmerauswahltaste, die Aufnehmer-Nummer,
die abgelegt werden soll.
(Der Hintergrund des gewählten Schaltäche ist jetzt hellblau.)
(3) Soll anstelle der ursprünglichen eine andere Aufnehmerstation ausgewählt
werden, drücken Sie die Auswahltaste für die Zieladresse.
(4) Drücken Sie dann [Reset Nozzle].
(Nach dem Drücken der Taste wird der Hintergrund grün und zeigt so,
dass die Kopfauswahltaste, die Aufnehmerauswahlnummmer und die
Aufnehmerauswahltaste aktiviert wurden.)
(5) Drücken die Schaltäche [START] auf dem Bedienfeld.
(Der ausgewählte Aufnehmer wird in die Aufnehmerstation an der gewählten
Adresse abgelegt.)
