DEUKYX
1-20193-3100
4.3 CONVEYOR
4.3 CONVEYOR
Diese Taste richtet die gesamte Transportbandbreite oder die manuelle Einstellung
ein.

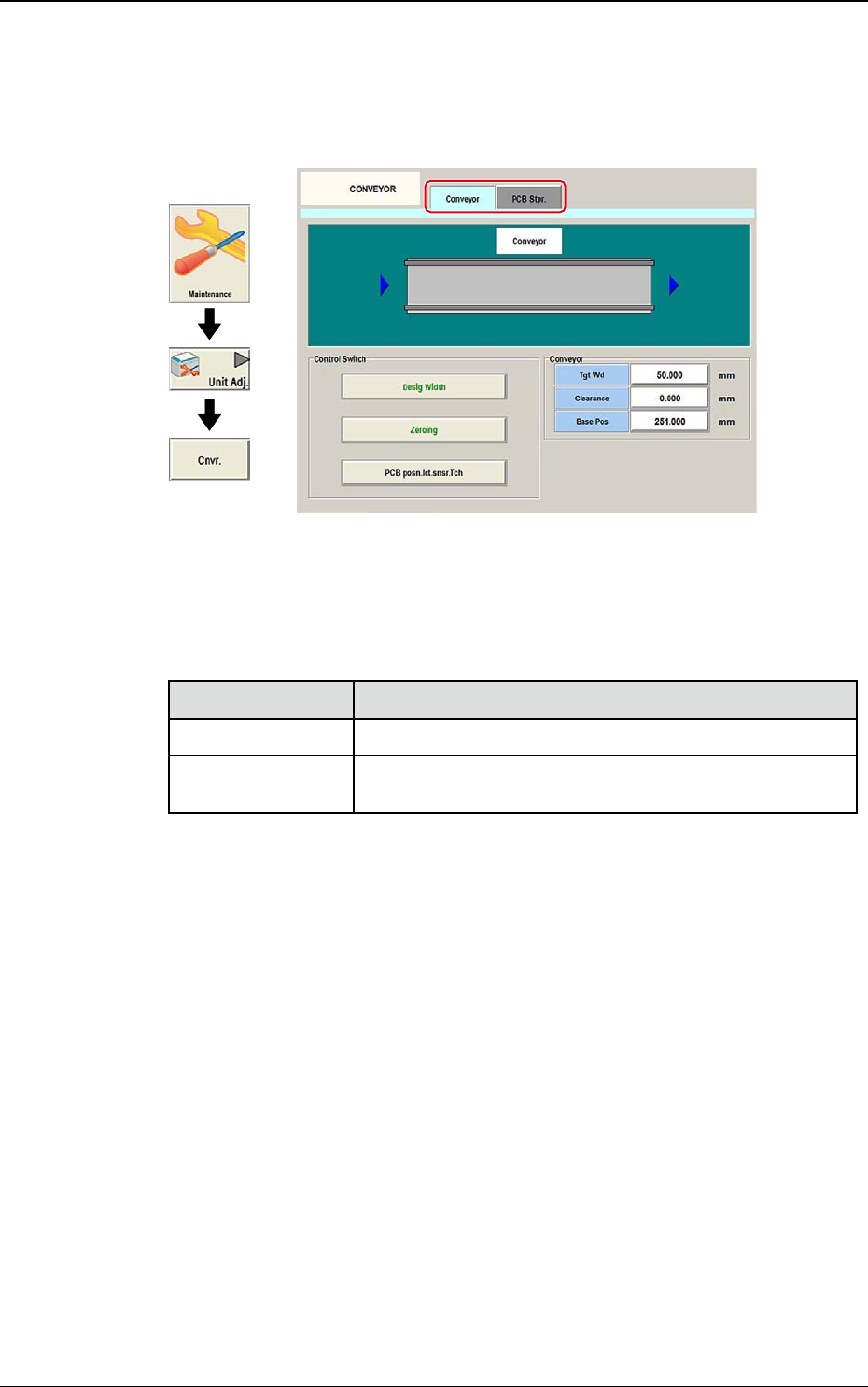

Grafik
Ablauf
F3A19
Tabs
Der "CONVEYOR"-Bildschirm verfügt über die folgenden 2 Register-Tabs.
Wird ein Tab gedrückt, wird die zugehörige Registerkarte geöffnet
Registerkarte Beschreibung
Conveyor
Die Registerkarte für den Transport wird angezeigt.
PCB Stpr.
Die Registerkarte für die Bedienung des LP-Anschlags wird
angezeigt.
DEUKYX
1-21193-3100
4.3 CONVEYOR
4.3.1 Conveyor
Grafik
Ablauf
[1]
[2]
[3]
F3A20
[1] Convyor-Anzeigebereich
In diesem Fenster wird ein Bild des Transports angezeigt.
[2] Control Switch
Die folgenden Schaltächen haben die folgenden Einrichtfunktionen. Der
Hintergrund der azsgewählten Schaltäche wird grün.
[Desig Width]-Taste
Sind die Werte für "Tgt Wd", "Clearance" und "Base Pos" vorgegeben und
wird innerhalb von 10 Sekunden, nachdem diese Taste gedrückt wurde, auf
dem Bedienfeld [START] gedrückt, fährt das System in die Zielposition.
[Zeroing]-Taste
Wird innerhalb von 10 Sekunden, nachdem diese Taste gedrückt wurde,
auf dem Bedienfeld [START] gedrückt, fährt das Transportsystem in die
Nullposition.
[PCB posn.lct.snsr.Tch]-Taste
Wird diese Taste gedrückt, wird basierend auf der momentanen
Transportbreite die Teaching-Funktion für den LP-Positionserkennungssensor
durchgeführt.
Hinweis
Bendet sich eine Leiterplatte auf dem Transport, ist ein genaues
Teachen nicht möglich. Vergewissern Sie sich, dass sich keine LP auf
dem Transportband bendet, und drücken Sie dann diese Taste, um das
Teachen zu starten.
DEUKYX
1-22193-3100
4.3 CONVEYOR
[3] [Conveyor]-Setup-Tasten
Wenn in die Zielposition gefahren wurde, wird die Transportbreite mit den
folgenden Tasten eingerichtet.
[Tgt Wd]-Taste
Wird die Schaläche gedrückt, erscheint der Bildschirm "Tgt Wd". Wird ein
Wert eingegeben und [SET] gedrückt, wird der Vorgabewert übernommen.
[Clearance]-Taste
Nach dem Drücken dieser Taste erscheint der "Clearance"-Bildschirm.
Geben Sie hier aufgrund der LP-Breitenangabe im Bestückungsprogramm
einen Roleranzwert ein. Die aktuelle Transportbreite beträgt “LP-Größe Y
(Vorgabewert) + "Clearance" (empfohlener Wert: 0,5 mm).
Wird ein Wert eingegeben und [SET] gedrückt, wird der Wert übernommen.
[Base Pos]-Taste
Nach dem Drücken dieser Taste erscheint der "Base Pos"-Bildschirm. In
diesem Bildschirm werden die Korrekturdaten der Basisposition eingerichtet.
Wird ein Wert eingegeben und [SET] gedrückt, wird die Basisposition
eingerichtet.
n
Transportbreite manuell einrichten
Gehen Sie wie folgt vor, um die Transportbreite einzurichten.
Vorgehensweise
(1) Rüfen Sie die Eingabebildschirm auf, indem Sie [Tgt Wd], [Clearance] und
[Base Pos] für die "Conveyor"-Breite drücken, und geben Sie jeweils die
gewünschten Werte ein.
(2) Drücken Sie innerhalb von 10 Sekunden nach der [Tgt Wd]-Taste auf dem
Bedienfeld [START].
(Die Transportbreite wird auf ("Tgt Wd"-Wert + "Clearance"-Wert)
eingestellt. Zusätzlich verfährt der Transport in die vorgegebene
Basisposition
