DEUKYX
1-29193-3100
5.2 NL-Axis Org Master Noz Lv
5.2 NL-Axis Org Master Noz Lv
Hinweis
Wenn ein Multifunktionskopf gewählt wurde, wird dieser Bildschirm nicht
angezeigt.

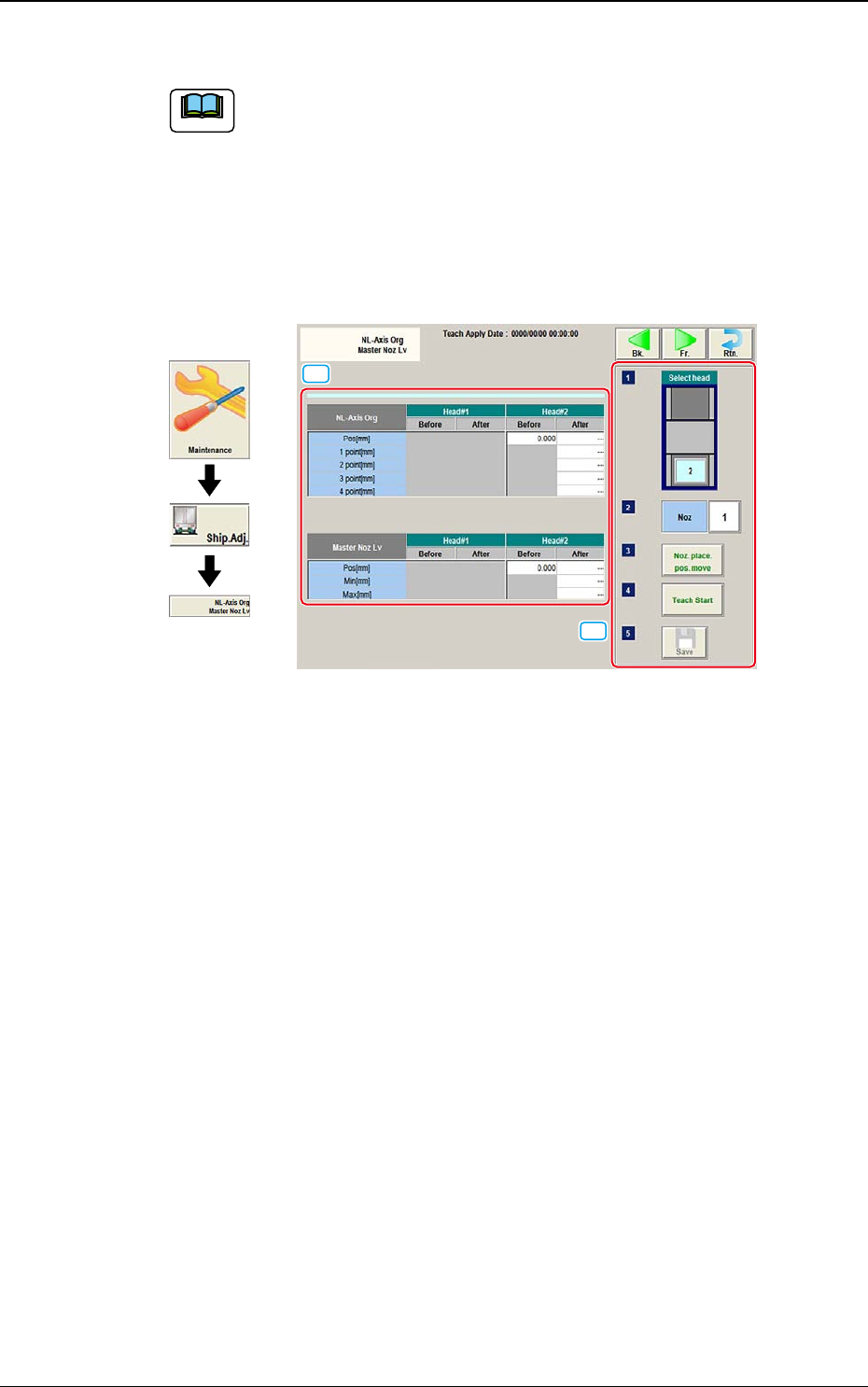

Dieser Bildschirm ermöglicht es dem Bediener, Korrekturen an den Offsets
durchzuführen, um den Höhenunterschied zwischen dem Aufnehmerauf-/-
absenkungsmechanismus und der Aufnehmerlaufrolle zu korrigieren, damit der
Einuss der NL-Achsen-Drehung auf das Bauteil verringert wird.
Grafik
Ablauf
[1]
[2]
F3A24
[1] Teaching-Datenanzeige
Hier werden die Offsetdaten des ausgewählten Kopfes angezeigt.
NL-Axis Org
Die Aufnehmerhöhe wird mit der Seitenansichtkamera gemessen und,
nachdem der Kopf in 4 Positionen gefahren ist, wird der NL-Achsen-Offset
automatisch anhand der Messwerte ermittelt.
Before
: Zeigt den Wert vor dem Teaching
After
: Zeigt den Wert nach dem Teaching
Master Noz Lv
Hier werden die Offsetdaten (L Oben/Unten (mm)) für den gewählten
Aufnehmer angezeigt.
Before
: Zeigt den Wert vor dem Teaching
After
: Zeigt den Wert nach dem Teaching
DEUKYX
1-30193-3100
5.2 NL-Axis Org Master Noz Lv
[2] Teaching-Funktionen
Die folgenden Schaltächen werden für die Teaching-Funktionen verwendet.
Select head
Wählen Sie den Kopf, für den das Teaching durchgeführt werden soll.
[Noz]-Taste
Drücken Sie [Noz], um den Bildschirm zu öffnen, in dem der zu teachende
Aufnehmer ausgewählt werden kann.
[Noz. place. pos. move]-Taste
Durch Drücken dieser Taste fährt der ausgewählte Aufnehmer zum
Anbringen/Ablegen an die Maschinenvorderseite.
[Teach Start]-Taste
Diese Taste wird noch nicht verwendet.
[Save] -Taste
Speichert das Teach-Ergebnis.
n
Teaching-Verfahren
Vorgehensweise
(1) Wählen Sie den Kopf (1 oder 2), für den das Teaching erfolgen soll.
(2) Drücken Sie [Noz ], um die Aufnehmer-Nr. und wählen Sie im[Noz]-
Auswahlbildschirm die Aufnehmer-Nr. (1 bis 15).
(3) Drücken Sie die [Noz. place. pos. move]-Taste, um den Master-Aufnehmer
anzubringen.
(4) Drücken Sie dann [Teach Start].
(5) Drücken Sie [SAVE].
DEUKYX
1-31193-3100
5.3 Chute LV (Auslieferung/Austausch)
5.3 Chute LV (Auslieferung/Austausch)

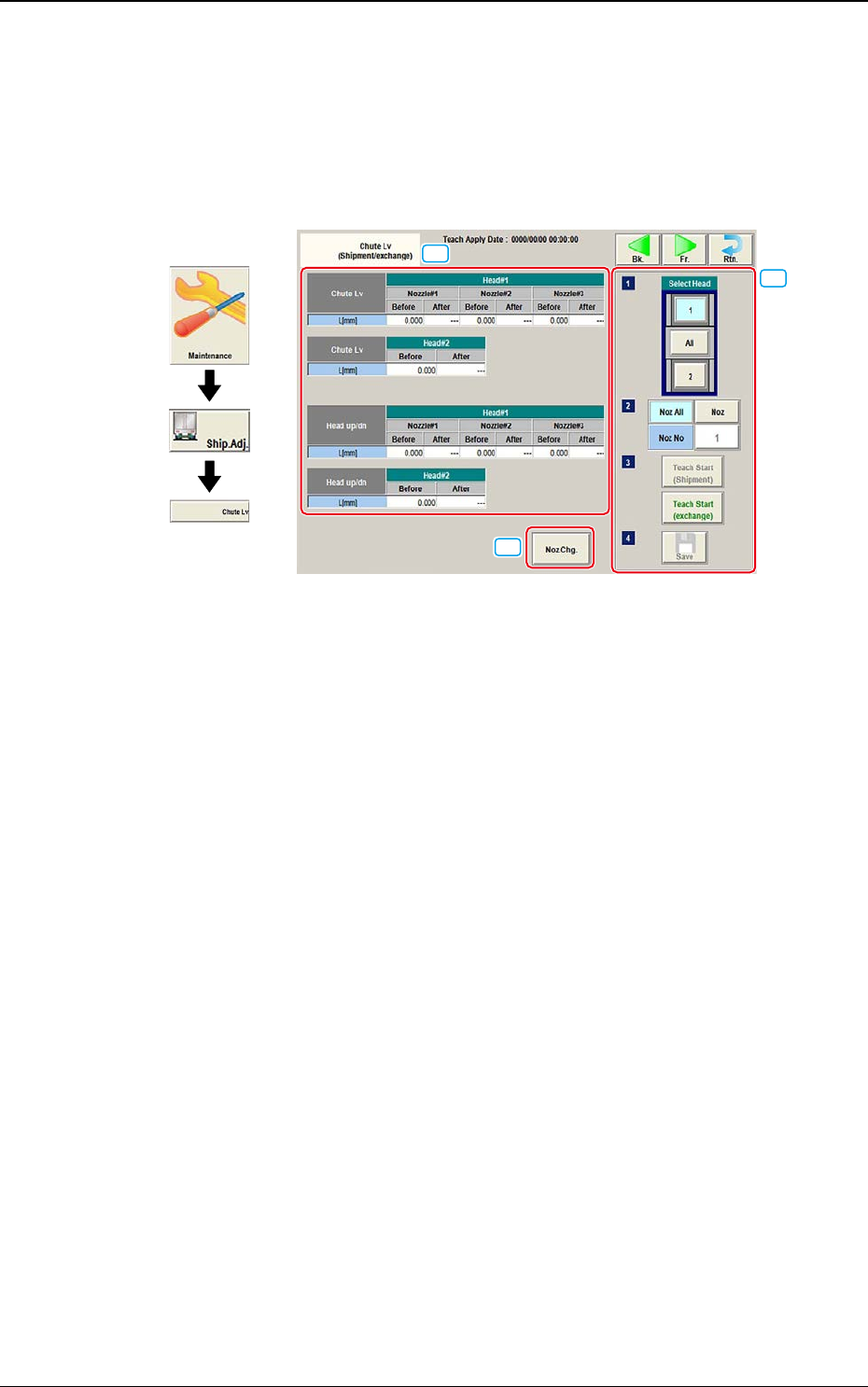

Diese Teaching-Funktion ermöglicht es dem Bediener, den Kopfoffset oben/unten
auf diesem Bildschirm zu berechnen, indem die Rahmenebene beim Kopfwechsel
gemessen und die Differenz zwischen den Werten vor und nach dem Kopfwechsel
berechnet wird.
Grafik
Ablauf
[1]
[2]
[3]
F3A26
[1] Teaching-Datenanzeige
Chute Lv Kopf auf/ab
In diesem Feld "Before" werden die Werte bei Anlieferung angezeigt.
[2] [Noz. Chg.] Schaltäche
Der Aufnehmer wird gewechselt.
[3] Kopf wählen
Wählen Sie den Kopf, für den das Teaching durchgeführt werden soll.
[Noz All]-Taste
Das Teching für alle Aufnehmer wird durchgeführt.
[Noz]-Taste
Legt den Aufnehmerfest, bei dem Teaching ausgeführt wird.
Nach dem Drücken von [Nozzle] wird der Eingabebildschirm angezeigt.
[Teach Start]-Taste
Das Teachen beginnt.
[Save]-Taste
Die Teaching-Ergebnisse werden gespeichert.
