5.4 Cmp Recog Light
(5) Schließen Sie die Abdeckung.
(6) Drücken Sie [Teach Start] und danach innerhalb von 10 Sekunden auf dem
Bedienfeld [START].
(Mit diesem Bildschirm können Sie die Beleuchtung der Bauteil-
Erkennungskamera teachen.)
(7) Drücken Sie unten auf dem Bildschirm die Schaltäche [Cover Ready], um
die Abdeckung des Blocks zu öffnen.
(8) Entfernen Sie die Teaching-Lehre.
Hinweis
Geschieht dies nicht, kann der Kopf beschädigt werden.
(9) Drücken Sie [JigDetach Conf].
(10) Drücken Sie [Save], um das Teaching-Ergebniss zu speichern.
(11) Schließen Sie die Abdeckung.
DEUKYX
1-36193-3100
5.5 PCB Recog Light
5.5 PCB Recog Light

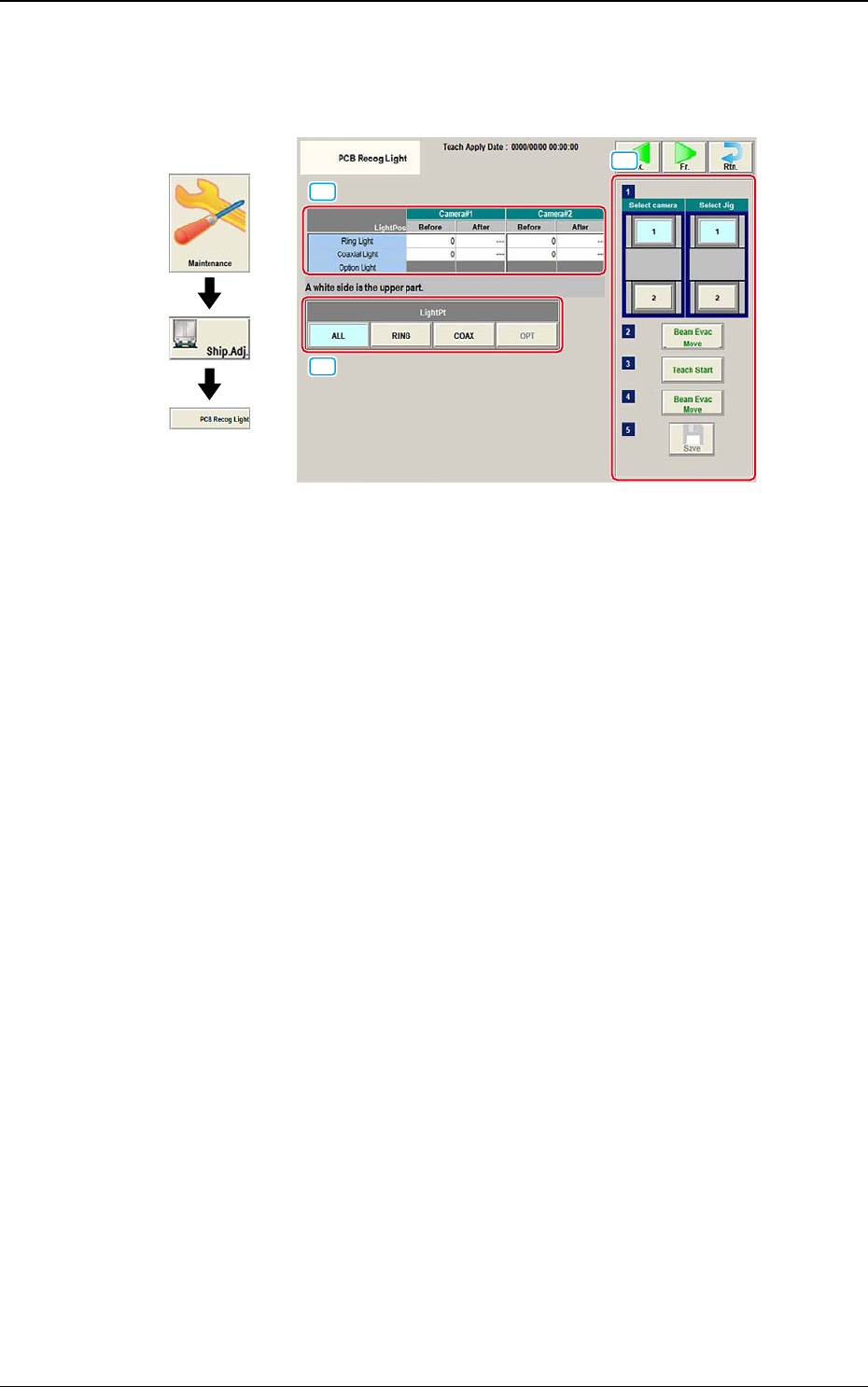

Dieser Bildschirm zeigt das Beleuchtungs-Teaching der LP-Erkennungskamera.
Grafischer
Ablauf
[1]
[3]
[2]
F3A30
[1] Teaching-Datenanzeige
Hier werden die Offsetdaten für jedes Beleuchtungsmuster der ausgewählten
Kamera angezeigt.
[2] Teaching-Funktionen
Die folgenden Schaltächen werden für die Teaching-Funktionen verwendet.
Select camera
Wählen Sie die PEC-Kamera, für die das Teaching durchgeführt werden soll.
Select Jig
Wählen Sie den Block, in den die Lehre montiert werden soll.
[Beam Evac Move] button
Fahren Sie den XY-Kopfeinheit (Beam) in die Nullposition.
[Teach Start]-Taste
Startet das Teachen.
[Beam Evac Move] button
Fahren Sie den XY-Kopfeinheit (Beam) in eine sichere Position.
[Save] -Taste
Die Teaching-Ergebnisse werden gespeichert.
DEUKYX
1-37193-3100
5.5 PCB Recog Light
[3] [Light Pt]-Taste
Das Beleuchtungsmuster kann unter den folgenden Optionen für kamera 1
oder 2 ausgewählt werden.
ALL
: Wenn ausgewählt, kann das Teachen für die Ring- oder die
Koaxialleuchte durchgeführt werden
RING
: Wenn ausgewählt, wird das Teachen für die Ringleuchte
durchgeführt.
COAX
: Wenn ausgewählt, wird das Teachen für die Koaxialleuchte
durchgeführt.
n
Teaching-Lehre für die Beleuchtung der PEC-Erkennungskamera
Die folgenden Lehren werden für das Teaching der Beleuchtung für die PEC-
Erkennungskamera. verwendet. Bevor Sie mit dem Teaching beginnen, setzen
Sie die Einzelteile der Lehre zusammen und befestigen Sie sie an der PEC-
Erkennungskamera.
Entfernen Sie sie nach dem Teaching.

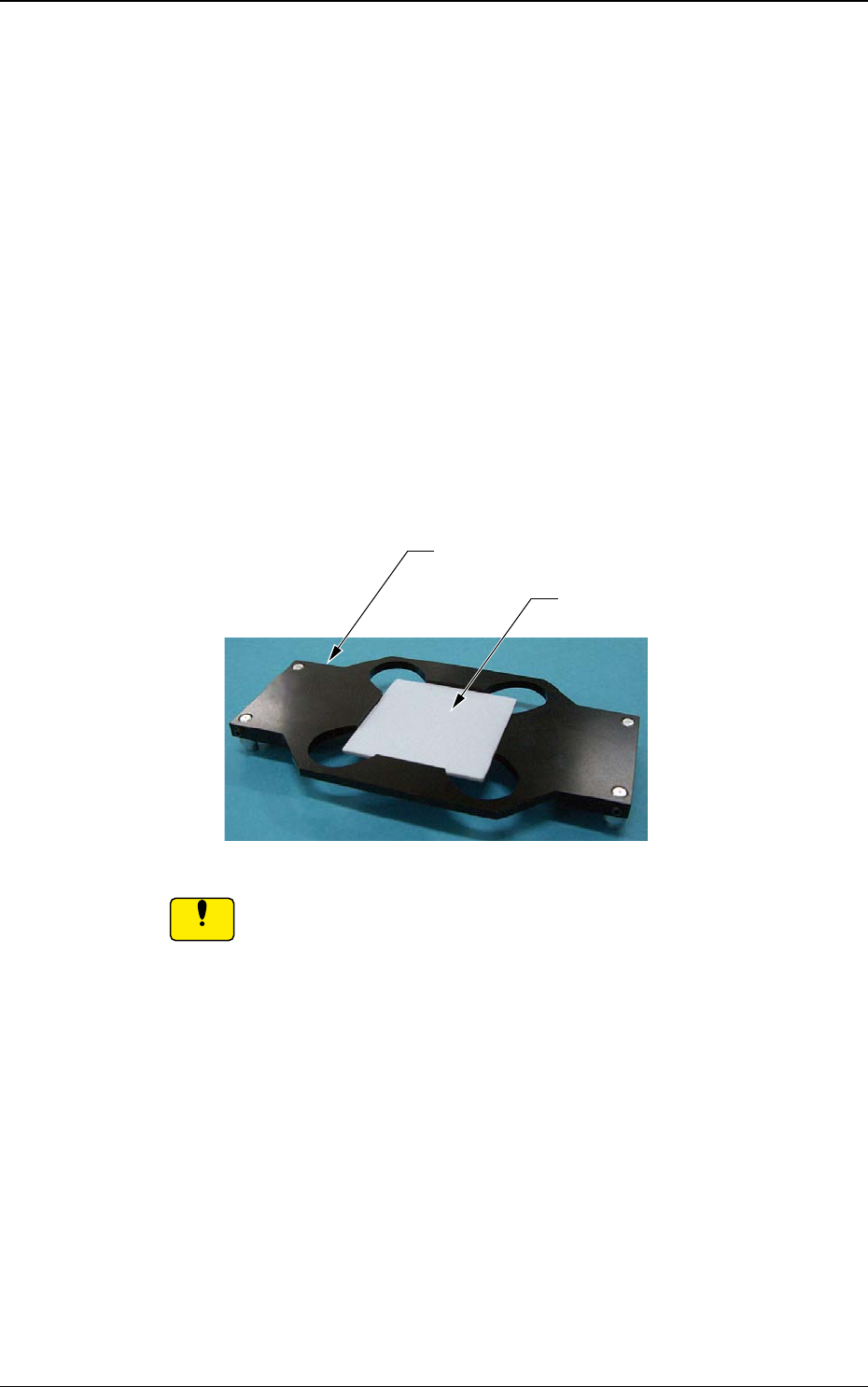

Halterung für Teaching-Glaslehre
(JG-0287,KYF-M8840-00)
Teaching-Glaslehre
(JG-0286,KYF-M8830-00)
F3A31
Hinweis
Setzen Sie das Glas und die Halterung so zusammen, dass sich die
Lehre nicht heben kann.n. Geschieht dies nicht korrekt, können der
Kopf usw. beschädigt werden.
