DEUKYX
1-38193-3100
5.5 PCB Recog Light
n
Teaching-Verfahren
Hinweis
Drücken Sie, bevor Sie mit dem Teachen beginnen, im "Control"-Menü die
[ZERO]-Taste, um alle Achsen in die Nullposition zu fahren.
Vorgehensweise
(1) Wählen Sie im Bereich "Select Camera" die Kamera, für die das Teachen
durchgeführt werden soll.
(2) Wählen Sie den Block, in den die Lehre im Bereich "Select Jig" montiert
werden soll.
(3) Drücken Sie [Beam Evac Move] und danach innerhalb von 10 Sekunden auf
dem Bedienfeld [START].
Hinweis
Die Abdeckung wird automatisch entriegelt.
(4) Öffnen Sie die Abdeckung. Drehen Sie die weiße Seite des Glases nach oben
und befestigen Sie den Montagerahmen an der PEC-Kamera.
(5) Drücken Sie [Jig Set Conf].
(6) Schließen Sie die Abdeckung.
(7) Drücken Sie dann [Teach Start].
(Die PEC-Kamera fährt über die Teaching-Lehre für die Leuchtquelle und
beginnt mit dem Teachen der PEC-Beleuchtung.)
(8) Drücken Sie [Beam Evac Move] und danach innerhalb von 10 Sekunden auf
dem Bedienfeld [START].
Hinweis
Die Abdeckung wird automatisch entriegelt.
(9) Öffnen Sie die Abdeckung des entsprechenden Blocks.
(10) Entfernen Sie die Teaching-Lehre.
Hinweis
Geschieht dies nicht, kann der Kopf beschädigt werden.
(11) Schließen Sie die Abdeckung.
(12) Drücken Sie [Save], um das Teaching-Ergebniss zu speichern.
DEUKYX
1-39193-3100

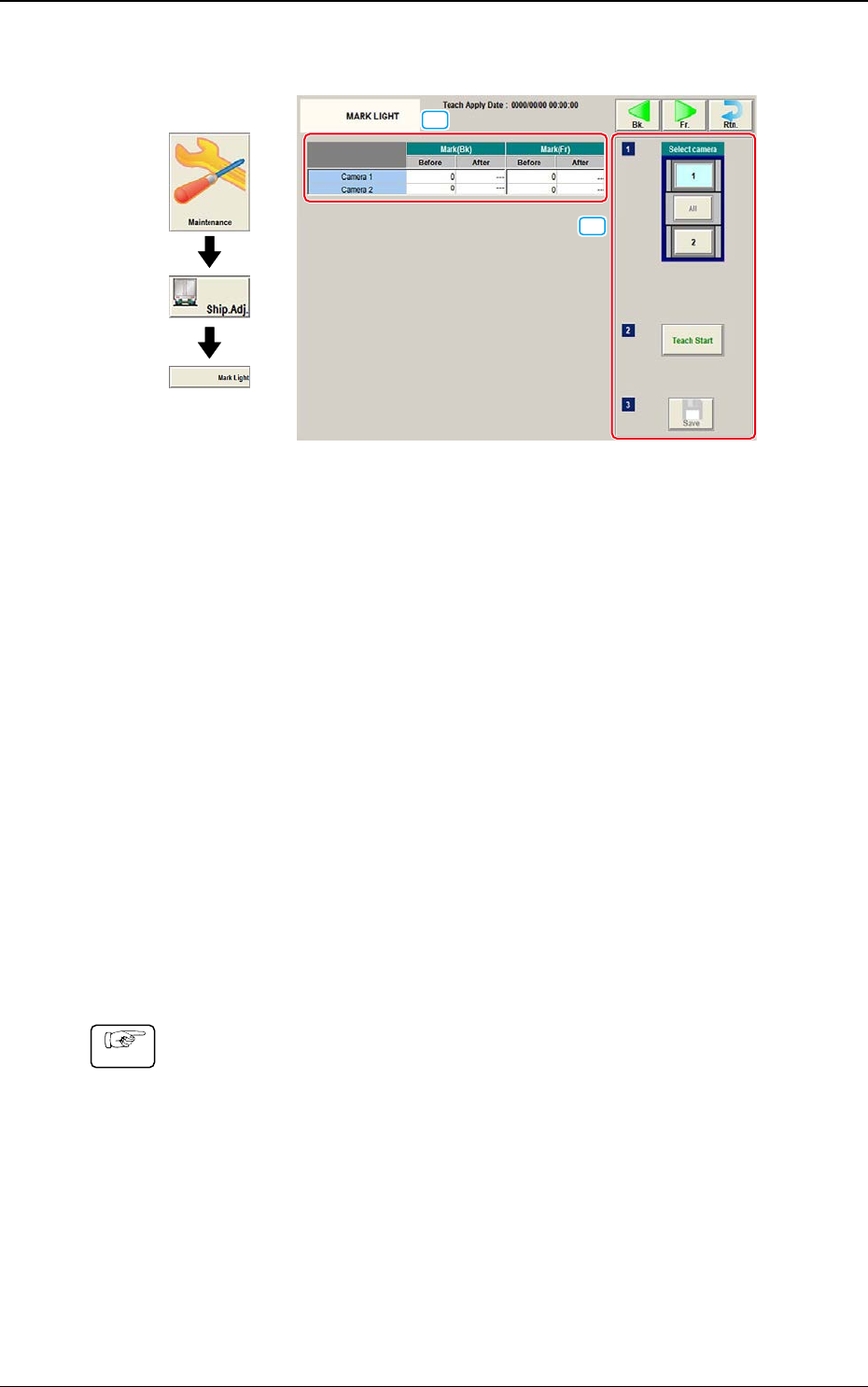

5.6 MARK LIGHT
5.6 MARK LIGHT
Grafischer
Ablauf
[1]
[2]
F3A32
[1] Teaching-Datenanzeige
Hier werden die Offsetdaten für jede Referenzmarke der ausgewählten
Kamera angezeigt.
[2] Teaching-Funktionen
Die folgenden Schaltächen werden für die Teaching-Funktionen verwendet.
Select camera
Wählen Sie die Kamera in dem Block, für den das Teaching durchgeführt
werden soll.
[Teach Start]-Taste
Startet das Teachen.
[Save] -Taste
Die Teaching-Ergebnisse werden gespeichert.
n
Teaching-Verfahren
Vorgehensweise
(1) Wählen Sie im Bereich "Select Camera" die Bauteilerkennungskamera, für
die das Teachen durchgeführt werden soll.
(2) Drücken Sie dann [Teach Start].
(Die vorderen und hinteren Marken für die gewählte
Bauteilerkennungskamera werden in einem Teaching-Vorgang erfasst.)
(3) Drücken Sie [Save].
DEUKYX
1-40193-3100
5.7 Cmp Recog Mag
5.7 Cmp Recog Mag
Mit diesem Bildschirm können Sie die Vergrößerung der
Bauteilerkennungskamera teachen.
Grafischer
Ablauf
[1]
[2]
F3A33
[1] Teaching-Datenanzeige
Hier werden die Vergrößerungen des ausgewählten Kamera angezeigt.
[2] Anzeigebereich Teaching-Vorgang
Hier werden die Schaltächen für das Teachen angezeigt.
Select camera
Wählen Sie die Bauteilerkennungskamera, für die das Teaching durchgeführt
werden soll.
Select head
Wählen Sie den Kopf, dessen Bauteilerkennungskamera für das Teaching
verwendet werden soll.
[Jig Attach]-Taste
Der Kopf fährt in eine Position, in der die Teaching-Lehre für die
Vergrößerung einfach befestigt werden kann.
[Teach Start]-Taste
Startet das Teachen. Auf Grundlage des aufgenommenen Bildes wird der
Vergrößerungsoffset für die Bauteilerkennungskamera berechnet.
[Jig Colct]-Taste und [Vac OFF]-Taste
Der Kopf fährt in eine Position, in der die Teaching-Lehre für die
Vergrößerung einfach entfernt werden kann.
[Save]-Taste
Die Teaching-Ergebnisse werden gespeichert.
