DEUKYX
1-42193-3100
5.7 Cmp Recog Mag
n
Teaching-Verfahrren für die Vergrößerung der Bauteilerkennungskamera
Vorgehensweise
(1) Drücken Sie die Kamera- und Kopfschaltäche und wählen Sie die Kamera
und den Kopf, die verwendet werden sollen.
Hinweis
Das Teachen für vier kombinierte Muster wird durchgeführt.
Camera 1 – Head #1
Camera 1 – Head #2
Camera 2 – Head #1
Camera 2 – Head #2
(2) Drücken Sie [Jig Attach] und danach innerhalb von 10 Sekunden auf dem
Bedienfeld [START].
(Der Kopf fährt in eine Position, in der die Teaching-Lehre für die
Vergrößerung aufgenommen werden soll (Lehren-Montageposition).
(3) Setzen Sie den Aufnehmer VF02 für mittelgroße Sonderbauformen in den in
Position gefahrenen Kopf ein und nehmen Sie die Teaching-Glas-Lehre so
auf, dass sich das Bild im Erkennungsbereich bendet.
Hinweis
Halten Sie die Lehre rechts und links, wenn sie von dem Aufnehmer
aufgenommen wird.
Hinweis
When the vacuum pump is not activated, cancel the test
operation mode or remove a check mark from the item for
vacuum pump stop on the test operation mode screen.
(4) Drücken Sie dann [Teach Start].
(Auf Grundlage des aufgenommenen Bildes wird der Vergrößerungsoffset
für die Bauteilerkennungskamera berechnet.)
(5) Drücken Sie [Jig Colct] und danach innerhalb von 10 Sekunden auf dem
Bedienfeld [START].
(Der Kopf fährt in eine Position, in der die Teaching-Lehre für die
Vergrößerung einfach entfernt werden kann.)
(6) Entnehmen Sie die Teaching-Glaslehre.
(7) Drücken Sie [Vac OFF], um das Vakuum abzuschalten, und entnehmen Sie
den zum Teachen benutzten Aufnehmer.
(8) Drücken Sie [Save], um das Teaching-Ergebniss zu speichern.
DEUKYX
1-43193-3100
5.8 PCB Recog/Beam
5.8 PCB Recog/Beam
Der Bildschirm bietet die Funktionen für das Teachen der Offsets der PEC-
Erkennungskamera (Vergrößerungen X (horizontal), Y (vertikal) und Z (Winkel)
und die Offsets der Kopfeinheiten (Beam) (Beam X (horizontal), Beam Y (vertikal),
Beam Winkel X und Beam Winkel Y).

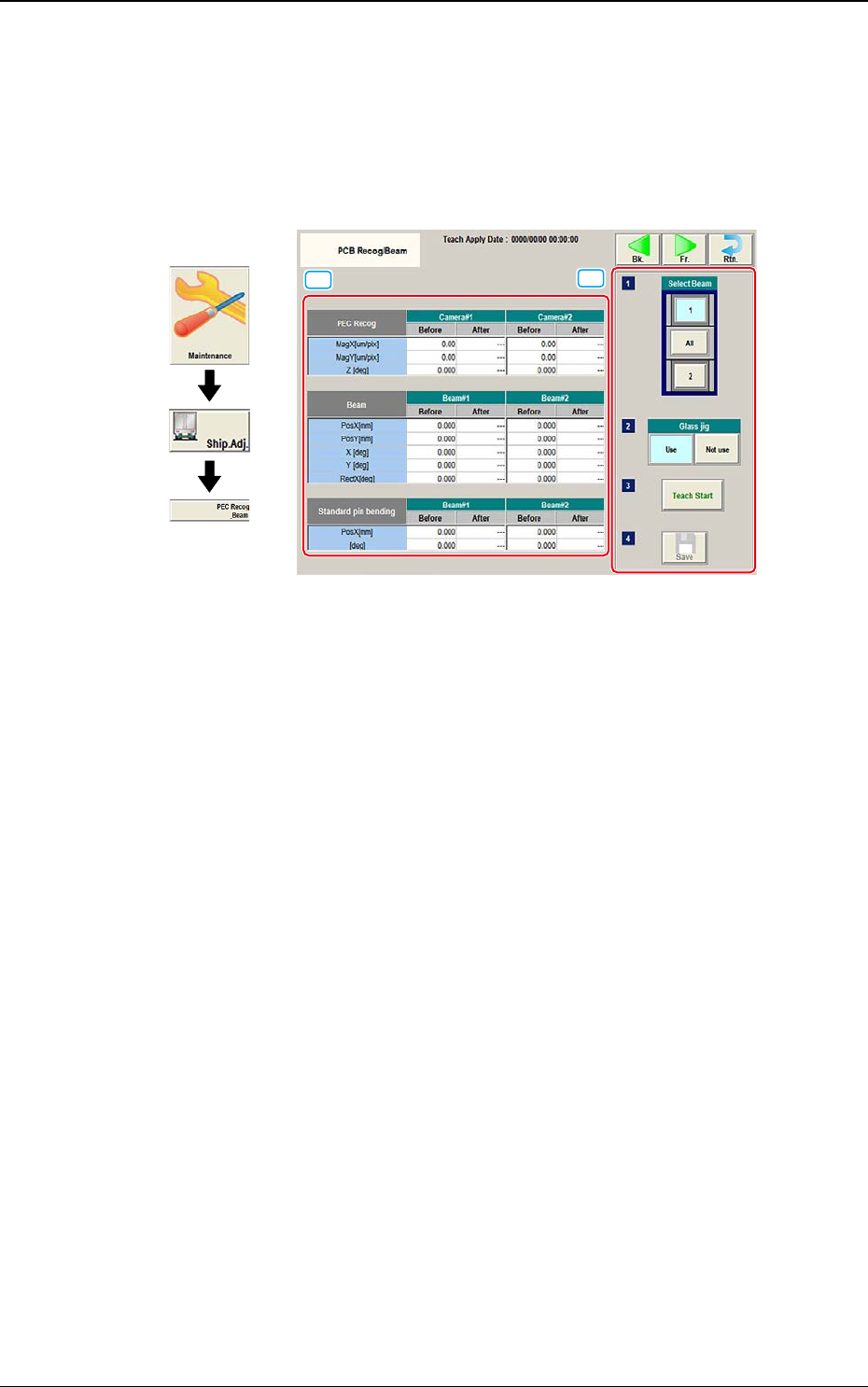

Grafischer
Ablauf
[1]
[2]
F3A35
[1] Teaching-Datenanzeige
Hier werden die Offsetdaten der ausgewählten Kopfeinheit (Beam)
angezeigt.
[2] Teaching-Funktionen
Die folgenden Schaltächen werden für die Teaching-Funktionen verwendet.
Select Beam
Wählen Sie die PEC-KameraKopfeinheit (Beam), für die das Teaching
durchgeführt werden soll.
Glass Jig
[Use]-Taste
Mit dieser Taste wählen Sie die Glaslehre und die Farbe ändert sich in
helblau.
[Not Use]-Taste
Bei dieser Taste wird die Glaslehre nicht verwendet und die Farbe ändert
sich in helblau.
[Teach Start]-Taste
Mit dieser Taste wird die Teaching-Funktion gestartet.
[Save]-Taste
Wird diese Taste gedrückt, werden die Teaching-Ergebnisse gespeichert.
DEUKYX
1-44193-3100
5.8 PCB Recog/Beam
n
Glaslehre JG-0166 (PEC-Erkennungs-Kalibrierungslehre)
Die folgende Lehre wird für das Teachen der "PEC-Erkennungskamera &
Kopfeinheit (Beam)-Offset" verwendet.
Ehe Sie mit dem Teachen beginnen, klemmen Sie die Glaslehre in der Mitte der
Leiterplattenpositionierung.
n
Teaching-Verfahren
Vorgehensweise
(1) Wählen Sie den Kopfeinheit (Beam) (1 oder 2), für die das Teachen erfolgen
soll.
(2) Drücken Sie im Bereich “Glass Jig” die [Use]-Taste.
(3) Drücken Sie dann [Teach Start].
Die ausgewählte Kopfeinheit (Beam) (1 oder 2) fährt in die
Erkennungsmarkenposition und der folgende Teaching-Vorgang beginnt.
• Teachen der PEC-Erkennungskamera (Kamera 1 oder 2) Vergrößerung X
(horizontal), Y (vertikal) und Z (Winkel).
• Teachen der Kopfeinheit (Beam) (Beam 1 oder 2) Offset X (horizontal)
und Y (vertikal)
• Teachen der Kopfeinheit (Beam) (Beam 1 oder 2) Winkel Z, Winkel Y,
rechtwinkliger X-Offset
• Führungsstift Biegung Position X-Seite, Winkel (eam 1 und 2)
Hinweis
• Tritt während des Teachens ein Fehler auf oder wenn die [STOP].-Taste
auf dem Bedienfeld gedrückt wird, hält die Maschine vorübergehend an.
In diesem Fall ist ein Neustart möglich
• Während die Maschine angehalten ist, steht keine andere Menüoption zur
Verfügung. Ist das Teachen beendet, fährt der Kopf automatisch zurück
in seine Nullposition. Die Teaching- und Makenerkennungsergebnisse,
die während des Teachens (XY, Winkel) ermittelt wurden, werden im
Anzeigebereich des Bildschirms "PCB Recog/Beam" dargestellt.
(4) Drücken Sie [Save], um das Teaching-Ergebniss zu speichern.
