第 1 部 基本篇 第 1 章 装置概要 1-22 （ 2 ）贴片精度（ θ ） 贴片精度 θ （激光识别） 元件类型 元件尺寸 ※为端子间的尺寸 激光 LN C60 0603 方形芯片 － ± 3- 1005 方形芯片 － ± 2.5 1608 以上的方形芯片 － ± 2 圆筒形芯片 － ± 3 SOT － ± 3 铝电解电容器 － ± 10 SOP 、 TSOP 33.5m m 以下 ± 0.30 30mm 以下 ± 0.30 20…
第 1 部 基本篇 第 1 章 装置概要
1-21

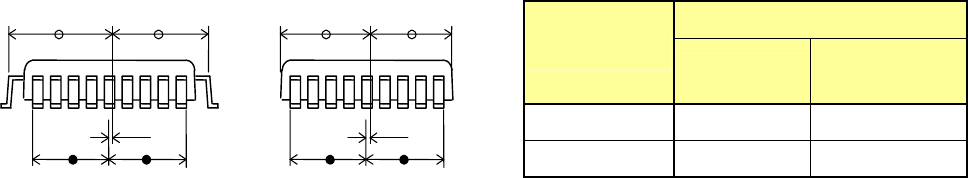

注 1： QFP、SOP、SOT 等引脚立起部分、或从该壳体中心位置（见图的 S
C
）与引脚的中心位置（见
图的 L
C
）之差 d的容许值见下表。达不到该容许值时，为上述贴片精度的对象外。
壳体的中心位置与引脚的中心位置
Sc
Lc
d
Sc
Lc
d
注 2：为在激光测定的横断面精度。
注：保证上述精度时的周围温度为 20℃～25℃之间。
引脚间距
d 的容许值
□25.4 以下
大于□25.4
□33.5 以下
0.8 以上 73μm 52μm
0.65 15μm 15μm
d 的容许值
第 1 部 基本篇 第 1 章 装置概要
1-22
（2）贴片精度（
θ
）
贴片精度
θ
（激光识别）
元件类型
元件尺寸
※为端子间的尺寸
激光 LNC60
0603 方形芯片 － ±3-
1005 方形芯片 － ±2.5
1608 以上的方形芯片 － ±2
圆筒形芯片 － ±3
SOT
－ ±3
铝电解电容器 － ±10
SOP 、TSOP
33.5mm 以下 ±0.30
30mm 以下 ±0.30
20mm 以下 ±0.33
10mm 以下 ±0.67
PLCC
－ ±0.52
SOJ
－ ±0.52
QFP（间距 0.8 以上）
30mm 以上 33.5mm 以下 ±0.33
20mm 以上 30mm 以下 ±0.37
10mm 以上 20mm 以下 ±0.44
10mm 以下 ±0.44
QFP（间距 0.65）
30mm 以上 33.5mm 以下 ±0.30
20mm 以上 30mm 以下 ±0.30
10mm 以上 20mm 以下 ±0.30
10mm 以下 ±0.33
BGA
（球的最外周对边距离）
30mm 以上 33.5mm 以下 ±1.23
20mm 以上 30mm 以下 ±1.23
20mm 以下 ±1.28
※ 激光识别校正时的贴片精度，为从元件基准标记、或基板基准标记起的绝对值。
※ 类似 BGA 插座的由多个元件构成时，以构成元件本身必须坚固为条件。不坚固时不能保证贴片精度。
第 1 部 基本篇 第 1 章 装置概要
1-23
1-3-3 其他
（1）自动工具交换装置(ATC)
可最多安装 26 个吸嘴。
小型吸嘴 26 个
（2）基板传送高度
900 mm 20mm (对国内、中国、东南亚)
950 mm 20mm (对欧美)
（3）使用空气
气压 ：0.50±0.05MPa
最大空气消耗量 ：50L／min(标准状态)
干燥空气 ：加压下结露点10℃以下
※下列有机溶剂、化学药品会使空气组合箱的聚碳酸酯老化，请勿使用。
种类 药品名
酸 盐酸·硫酸磷酸·铬酸
碱 苛性钠·苛性钾·消石灰·氨水·碳酸水
无机盐 硫化钠·硝酸钾·硫酸钠
氯化物溶剂 四氯化碳·氯仿·氯化乙烯·甲叉二氯
芳香族类 苯·环乙烷·信纳水
酮类 丙酮·丁酮·环乙烷
酒精类 乙醇·IPA·甲醇
油类 汽油·煤油·水溶性磨削油（碱性）
酯类 邻苯二甲酸二甲基·邻苯二甲酸二丁酯.
醚类
・
甲醚 乙醚
氨 甲胺
其他 螺丝固定液·海水·漏泄试验液
（4）噪音等级 ：73dB(A)以下
（5）原产国 ：日本
（6）环境条件
运行时
温度 10℃～35℃
保证精度的温度 20℃～25℃
湿度 30～80％RH (无冷凝)
标高 1000m 以下
运输及保管
温度 -15℃～70℃
湿度 20～95％RH (无冷凝)
(7) 设置条件（适用于 EN 型机器）
过电压等级 ：过电压等级Ⅲ（IEC60664-1)
污染程度 ：污染度 3 （IEC60664-1）
