第 1 部 基本篇 第 1 章 装置概要
1-16

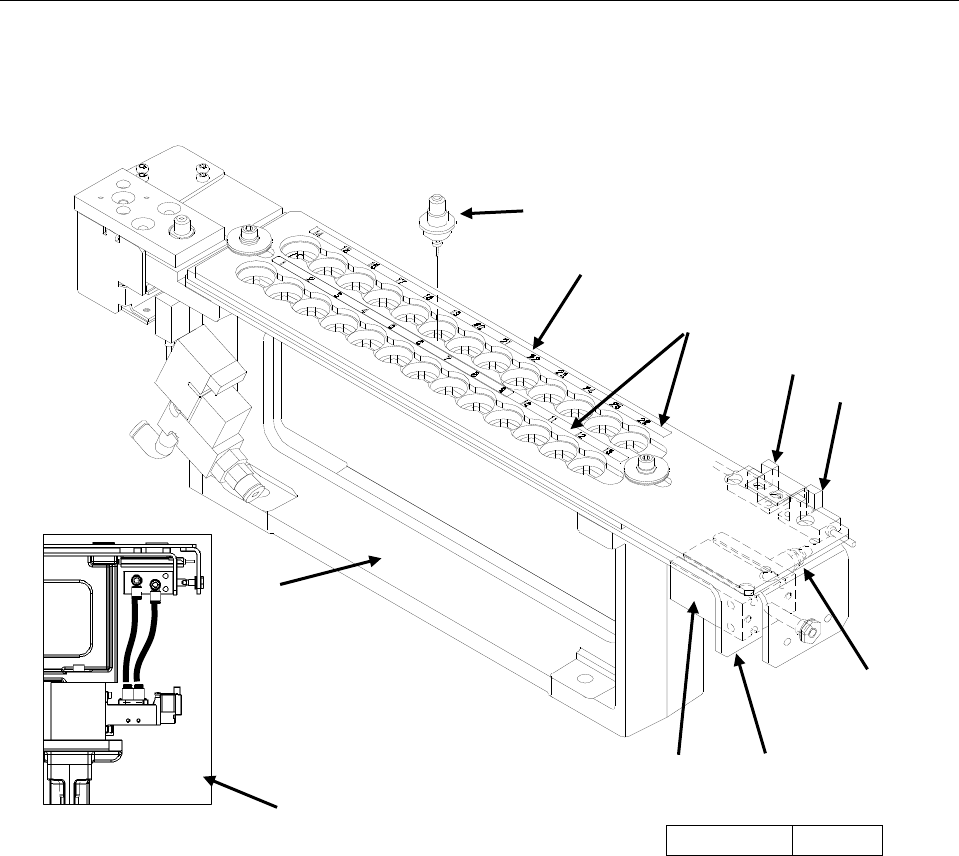

1-2-4 ATC 单元（Auto Tool Changer）的构成
用汽缸④开、关滑动板②，保管、装卸吸嘴⑧。
滑动板②的开、关，由 ATC OPEN（ATC 打开）传感器⑥、ATC CLOSE（ATC 关闭）传感器⑦来检测。
① ATC 基座 ⑥ ATC OPEN 传感器
② 滑动板 ⑦ ATC CLOSE 传感器
③ ATC 板 ⑧ 吸嘴
④ 汽缸 ⑨ 5 接口切换电磁阀
⑤ 速度控制器 ⑩ ATC 号码
ATC 号码 1～26
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
第 1 部 基本篇 第 1 章 装置概要
1-17

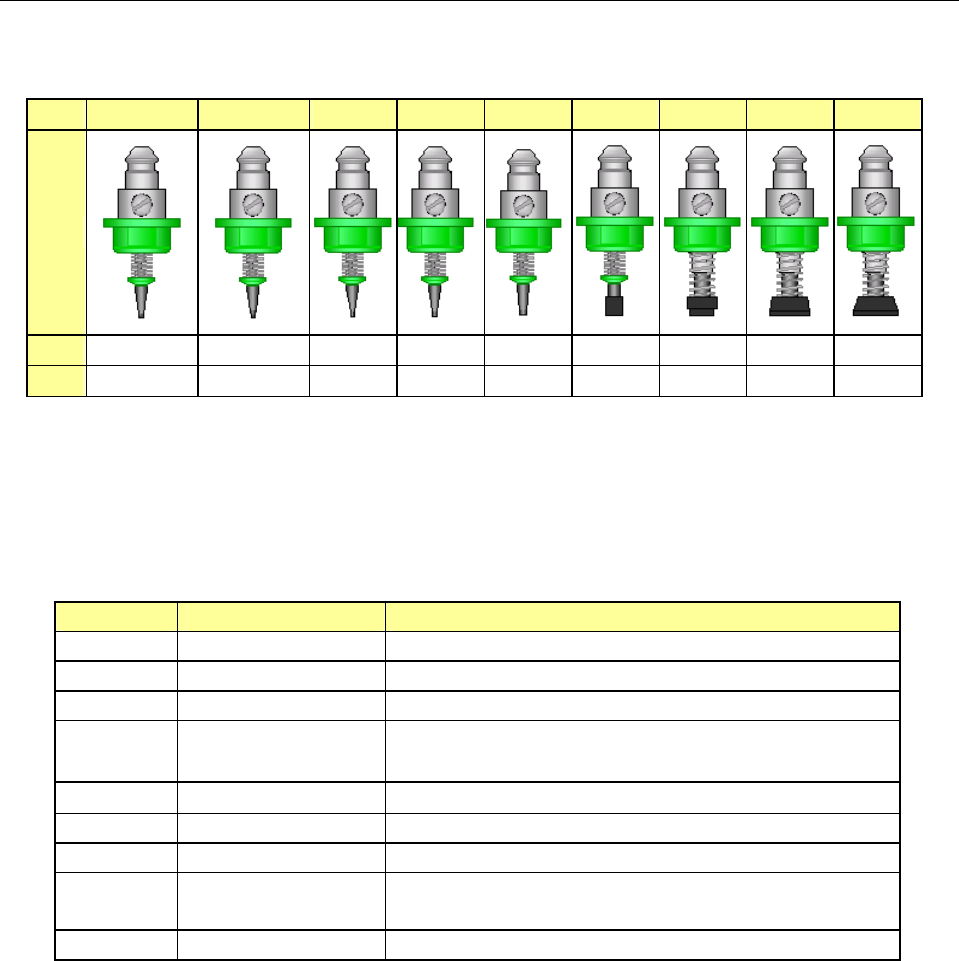

1-2-5 吸嘴
(1) 吸嘴的形状
请按照贴装元件形的状及尺寸，从 No.500～508C 中选择吸嘴。
No. 500 501 502 503 504 505 506 507 508C
外观
外径 1.0x0.5mm 0.7x0.4mm
0.7mm 1.0mm 1.5mm 3.5mm 5.0mm 8.5mm 9.5mm
内径
2x0.4mm 0.25mm 0.4mm 0.6mm 1.0mm 1.7mm 3.2mm 5.0mm 8.0mm
(2) 吸嘴的选择方法
可通过「ATC 吸嘴分配」自动识别吸嘴。
手动输入要准确选择，以防止吸取不良、贴片精度不良。
主要用途元件的吸嘴序号见下表所示。为提高精确性，请根据贴片元件吸取面的最小宽度选择吸
嘴编号。
各种元件吸取面的最小宽度(D)请参见(3)项。
吸嘴号. 最小宽度（D）mm 主要用途元件
500 0.45～1.45 1005，1608，SOT(模部 1.6×0.8) ，2012<注 1>)
501 ～0.45 0603
502 0.45～0.75 1005
503
0.75～1.45
1608, SOT (模部 1.6x0.8), 2012
SOT(模部 2.0 x1.25)
504 1.1～2.5 2012, 3216, SOT(模部 2.0x1.25), SOT23, Melf
505 2.5～4 铝电解电容(小)、钽电容，微调电容
506 4～7 铝电解电容(中) 、SOP(窄幅),SOJ,连接器
507
7～10
铝电解电容(大)、SOP(宽幅), TSOP, QFP,
PLCC、连接器
508C 10～ PLCC, QFP, BGA,
注 1：因 2012R 的吸取面形状（厂商及电阻值不同等），有时
θ
会有偏差。
需要进行 2012 元件的高密度贴片（相邻 0.3mm 以下）时，请使用 504 吸嘴。
第 1 部 基本篇 第 1 章 装置概要
1-18

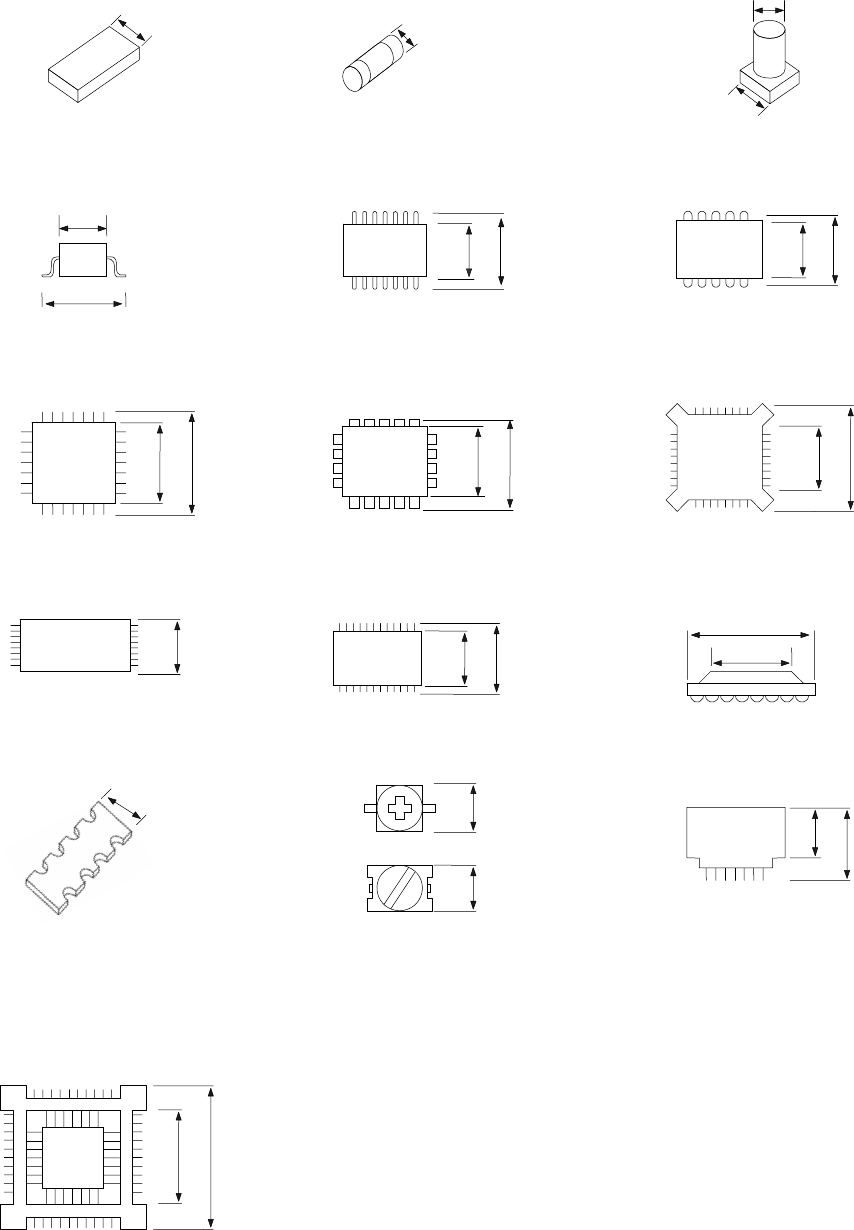

(3)各种元件的最小元件宽度(Ｄ)
1）方型芯片 2）圆筒形芯片（Melf） 3）铝电解电容
4） SOT 5）SOP 6） SOJ
7）QFP 8）PLCC 9） BQFP
10）TSOP 11）TSOP2 12）BGA
13）网络电阻 14）微调电容 15）单向引脚连接器
16）鸥翼式插座
J 引脚插座
带减震器的插座
A D
A
D
W
D
A
D = A
A
D
A
D
A
D
A
D
A
A
D = A
A
D
A
D
A
D
A
D = A
D
A
A
D = A + 0.5mm
A
D = A
