第 1 部 基本篇 第 4 章 制作生产程序
4-38
(4) 标准
在“设置传感器延迟时间”中选择“标准”时，要设置延迟时间或长度
｡
可设置的值为 0～2500（ms）、0～1000（mm）。
(5) 选项
在“设置传感器延迟时间”中选择“选项”时，要分别设置 IN 传感器、WAIT 传感器、STOP 传感器、
C-OUT 传感器、OUT 传感器的延迟时间或长度。
可设置的值为 0～2500（ms）、0～1000（mm）。
(6) 准备进入信号延迟时间
当从后工序输入的接受基板搬出信号 Ready IN 信号为 ON 时将不停止基板向下一个工序送出。但
若设置了此项延迟时间后，当 OUT 传感器检测出有基板时，则会先暂停，在经过设置的时间后
Ready IN 信号为 ON，并且马达再次旋转时，才进行基板的传出。此项设置对传送速度不相同的
机器间的基板交接有效。另外，此时间是从 OUT 传感器为 ON 后开始计算的时间。
(7) 再固定时忽略停止传感器
设置当发生传送带浮动等生产异常结束、生产再启时，不去除基板而进行再钳夹时的延迟时间。
可分别设置左站点、右站点。可设置的值为 0～500（ms）、0～200（mm）。
“传送马达速度控制”项目组的各项目内容如下。
(8) 不使用/使用
对是否使用在传送马达速度控制中设置的内容进行选择。
◆不使用 ：不使用传送马达速度控制中设置的内容时，请选择此项。
按主机设置的内容（「机器设置」-「传送设置内容」）运行。
◆使用 ：使用在传送马达速度控制中设置的内容时，请选择此项。
(9) 传送中
设置将基板搬入传送到中央缓冲区时的传送速度
｡
(10) 后工序搬出时
对完成贴片后基板向下一个工序传出时的传送速度进行设置
｡
“选项”项目组各项目的内容如下所示。
(11) 不使用/使用
对是否使用等待传感器缺口基板对应功能进行选择。
◆不使用 ： 不使用等待传感器缺口基板对应功能时，请选择此项。
按主机设置的内容（「机器设置」-「传送设置内容」）运行。
◆使用 ： 使用等待传感器缺口基板对应功能时，请选择此项。
(12) WAIT 传感器缺口基板对应功能
勾选此项时，等待传感器的缺口基板对应功能有效。
取消此项勾选时，该功能无效。
第 1 部 基本篇 第 4 章 制作生产程序
4-39
7mm
7mm
10mm
4-3-3-5 扩展坏板标记
在扩展坏板标记中，要输入从「基板基准位置」到各电路对应的「坏板标记」的位置。
请在识别时伴随的 Head 的移动距离缩短，或是不可能制作到电路内的标记时使用。
输入使用扩展坏板标记时的各电路的坏板标记坐标。

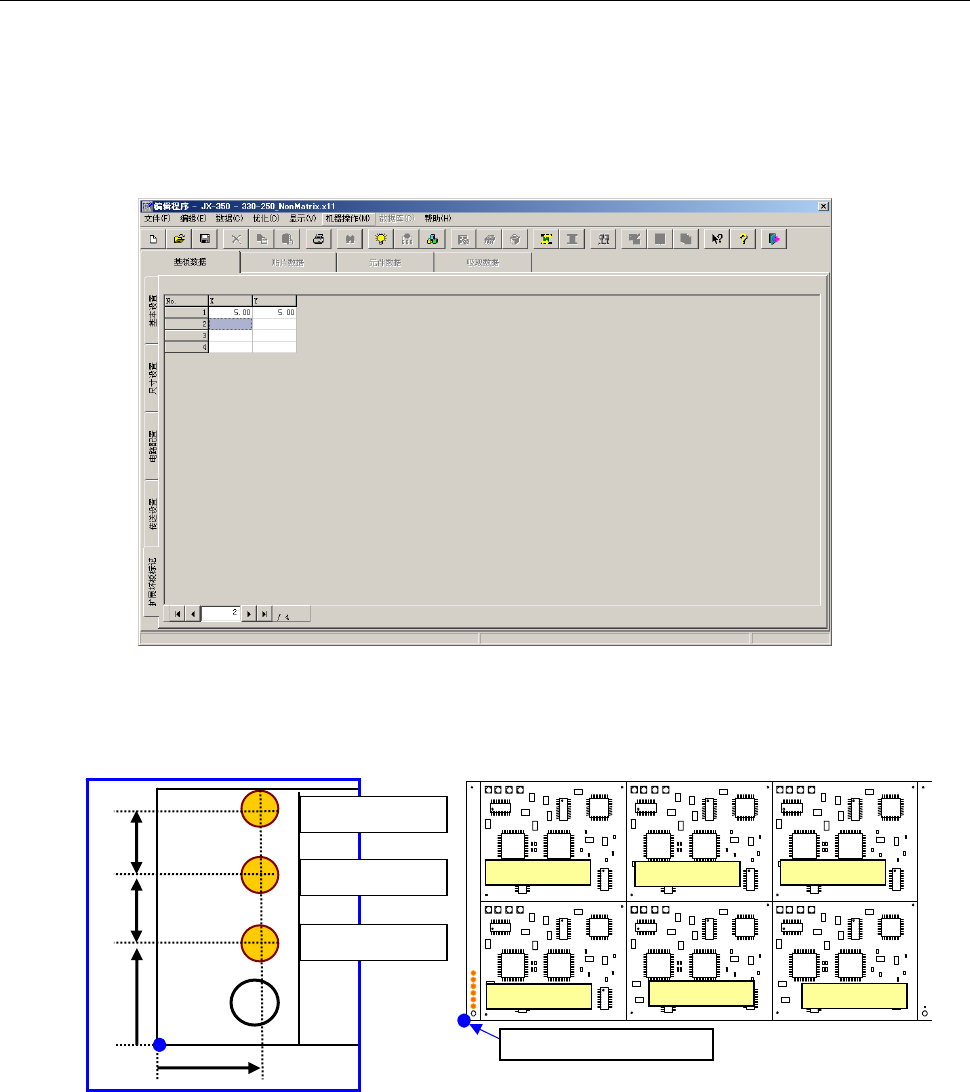

选择「基板数据」各画面左下的「扩展坏板标记」选项卡时，显示如下画面。

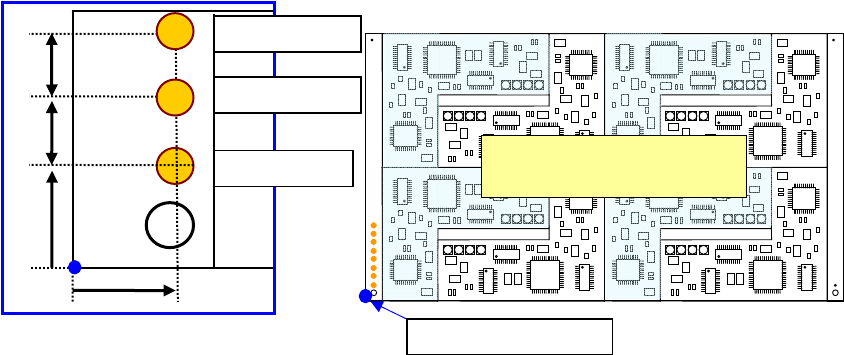

◆ 矩阵电路板
从基准电路开始沿 X 方向间距/Y 方向间距作为电路的顺序。
对应电路 No.3
对应电路 No.2
对应电路 No.1
电路 No.1
电路 No.2
电路 No.3
电路 No.4
电路 No.5
电路 No.6
基板位置基准(基板原点)
5mm
第 1 部 基本篇 第 4 章 制作生产程序
4-40
◆ 非矩阵电路板
按照电路配置中所设定的点论顺序。
顺序遵照电路配置的 No。
5mm
10mm
7mm
7mm
基板位置基准(基板原点)
对应电路 No.1
对应电路 No.2
对应电路 No.3
