第 2 部 功能详解篇 第 7 章 机器设置 7-17 ・ 按 [ 全部选择 ] 按钮时，为选择／解除所有台架的所有吸嘴。 ・ 测量安装的吸嘴前端的高度，取得吸嘴高度。 ・ 根据安装的吸嘴的外形宽度设置吸嘴号。 ・ 根据吸嘴安装的状态取得并设置真空值。
第 2 部 功能详解篇 第 7 章 机器设置
7-16
6) 自动分配

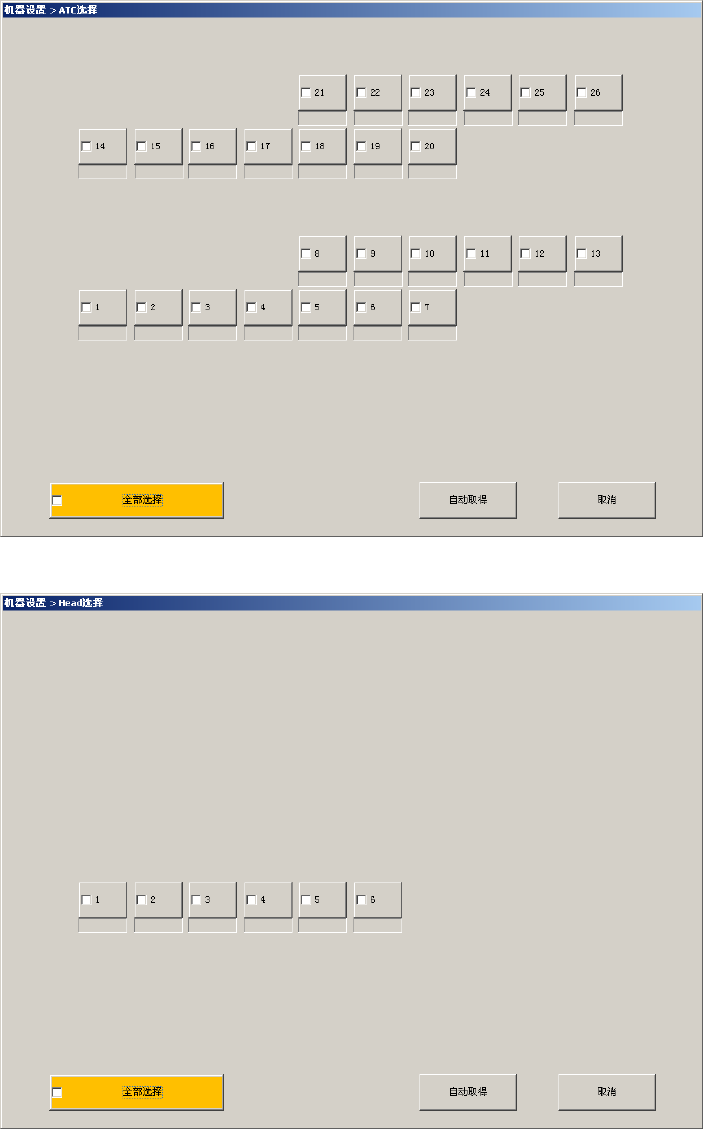

按下画面右侧的[自动分配]按钮后，可显示如下画面。
勾选需要分配的 ATC 或 Head 号，按下[自动取得]按钮，则被选择的号的吸嘴可依次自动
完成设置。
[ATC]
[螺丝式吸嘴]
第 2 部 功能详解篇 第 7 章 机器设置
7-17
・
按[全部选择]按钮时，为选择／解除所有台架的所有吸嘴。
・
测量安装的吸嘴前端的高度，取得吸嘴高度。
・
根据安装的吸嘴的外形宽度设置吸嘴号。
・
根据吸嘴安装的状态取得并设置真空值。
第 2 部 功能详解篇 第 7 章 机器设置
7-18
注)
・
按<STOP>开关可中断自动分配。在自动设置中按<STOP>开关后，会显示询问是否中断，
选择[是]则会立刻结束。
选择[否]则继续。按[取消]按钮不能中断自动设置。
・
进行自动分配时，吸嘴号的设置也会被自动设置，不需要输入。而且，在自动设置前输入的
吸嘴号与通过自动设置所取得的吸嘴号不同时，通过自动分配所取得的吸嘴号优先。
・
进行自动分配时，吸嘴种类的设置也会被自动设置，不需要输入。而且，在自动分配前确定
的吸嘴种类优先。
・
通过自动分配取得的吸嘴的外形宽度与标准吸嘴不一致时，如果与注册的特殊订货吸嘴信息
一致，吸嘴号会被自动设置。
如果有多个一致的吸嘴信息，会打开吸嘴号设置一览画面，请从吸嘴一览中选择。
选择的吸嘴号会被设置到相应的 ATC。
此时按取消按钮时，如果已设置完毕，则吸嘴号不变。
如果尚未设置，吸嘴号不会被设置，请进行手动输入。
・
如果与注册的吸嘴信息不一致，或者吸嘴信息未注册时，会显示吸嘴信息未注册画面。此时
请从 USB 存储器注册相应的吸嘴信息。
7) 其他
按下＜ATC＞的＜打开＞按钮，ATC 即会打开。按下＜关闭＞按钮，ATC 则会关闭。
按下＜轴退避＞按钮，轴会退避到待机位置。
