第 2 部 功能详解篇 第 7 章 机器设置
7-22
7-4-5 元件废弃位置
按各Head、各元件的类型，设置发生识别错误的元件废弃场所。

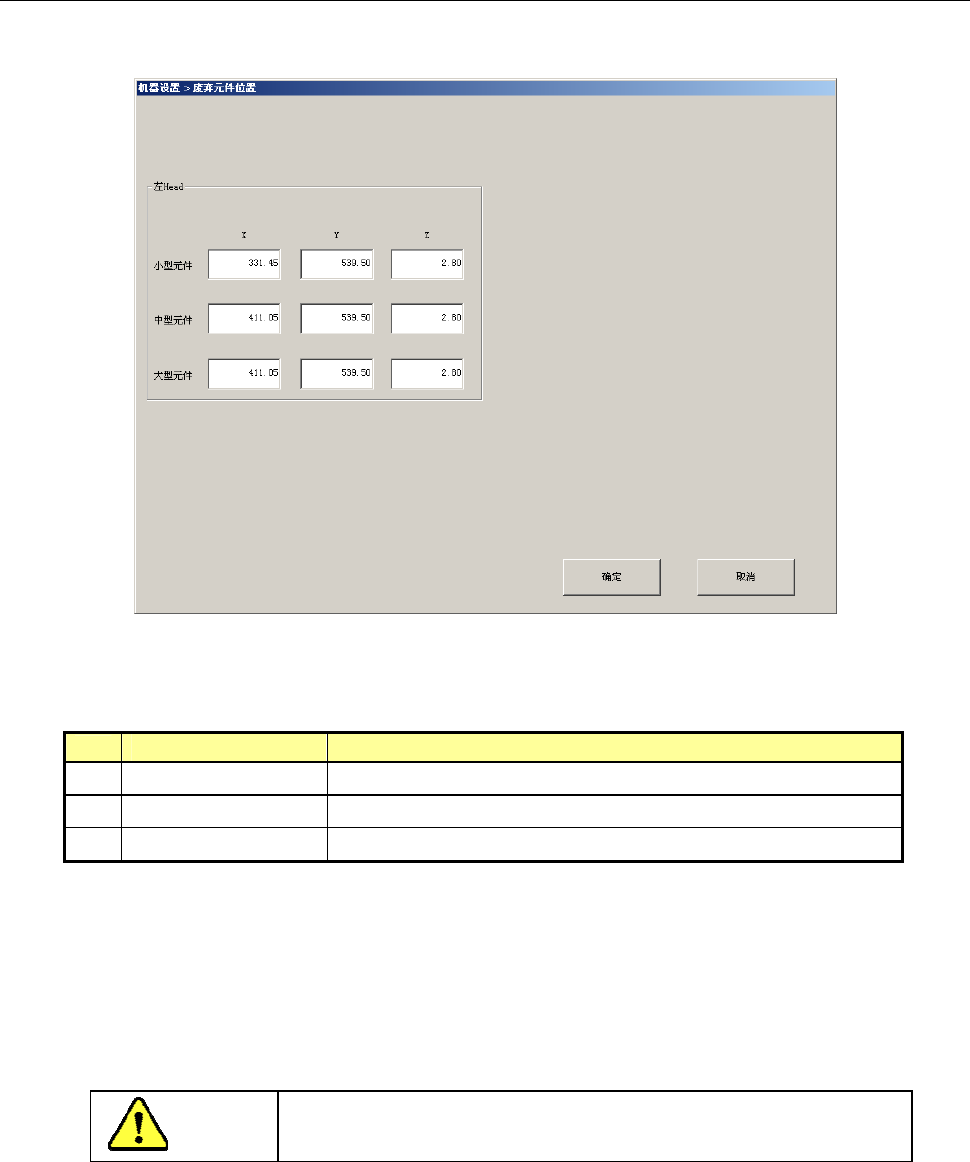

选择元件废弃位置后，将显示如下元件废弃位置设置画面。
(1) 设置项目
No.
项目 设置内容
1
小型元件(X、Y、Z) 小型元件（长边小于 15mm 的元件）的废弃位置
2
中型元件(X、Y、Z) 中型元件（长边为 15mm～50mm 的元件）的废弃位置
3
大型元件(X、Y、Z) 大型元件（长边大于 50mm 的元件）的废弃位置
(2) 设置方法
1) 直接从键盘分别输入XYZ。
2)
使用功能栏的示教画面。此时，输入焦点无论在XY任何一方，XY可同时自动反映对应值。
3)
示教Z时，输入焦点必须在Z。
·
为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
第 2 部 功能详解篇 第 7 章 机器设置
7-23
7-4-6 IC 回收带位置
※ 不能选择。
7-4-7 Head 等待位置
选择 Head 等待位置后，会显示如下 Head 等待位置设置画面。
(1) 设置项目
No. 项目 设置内容
1 操作时位置 X,Y位置
2 生产时位置 X,Y位置
3 拆卸吸嘴时 X,Y位置
4 元件保护暂停时 X,Y,Z位置
(2) 设置方法
1) 直接从键盘分别输入 XYZ。
2)
使用功能栏的示教画面输入。此时，输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
3)
示教 Z 时，输入焦点必须在 Z。
为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将脸和头
靠近装置。
注意
第 2 部 功能详解篇 第 7 章 机器设置
7-24
7-4-8 MTC 滑梭吸取位置
※ 不能选择。
7-4-9 MTS 装配位置偏差
设置MTS第1标记和第2标记相对于设计位置的偏差，以及托盘垫面高度校正值。
选择MTS装配位置偏差后，可显示下列MTS安装位置偏差值设置画面。
(1) 设置项目
① MTS/标记位置校正
标记位置校正功能，是指取得 MTS 送料器台架的水平方向（X、Y）相对于设计原点的偏
差，以便在吸取元件时校正生产程序吸取坐标的偏差。
② 高度校正（绝对坐标）
高度校正功能，是指求得托盘垫面上任意 3 点的平均高度，以便在吸取元件时校正生产程
序吸取高度的功能。
