第2部 功能详解篇 第10章 自动校准
10-1
>> 如果设置错误，有可能出现误动作。
>> 要进行设置时，请与本公司商量后再操作。
>> 接通电源后要立即执行自动校准时，需先预热 15 分钟以上。
第10章 自动校准
10-1 概要
使用自动校准功能，可对机器的部分MS参数进行变更。
自动校准的设置项目见下表。
No.
自动校准组 设置内容
1
激光／传感器高度 从基板表面看的激光传感器高度
2
吸嘴旋转中心 激光传感器确定的吸嘴旋转中心
3
Head 偏移量
各 Head 相对于 OCC 的安装位置
与激光校准主体安装的角度
4
真空校准 真空校准值
※ 在取得偏移量的操作中需要使用夹具时，应在执行菜单时，把夹具移到方便安装的位置(等待位
置)上。请按照提示信息小心地操作。
对在「机器设置＞使用单元＞标准使用单元」的[Head]未选中的
Head，不能进行计测、测量。
使用螺丝式吸嘴时，不能计测、测定。
按钮为无效状态。
注意
注意
打开画面时，轴会移动。打开画面之前，请务必确认无人在进行设备
内部的作业。此外，为了避免人身伤害，在运行过程中，切勿将手放
入装置内部，也不要将脸和头靠近装置。
警告
第2部 功能详解篇 第10章 自动校准
10-2
10-1-1 启动

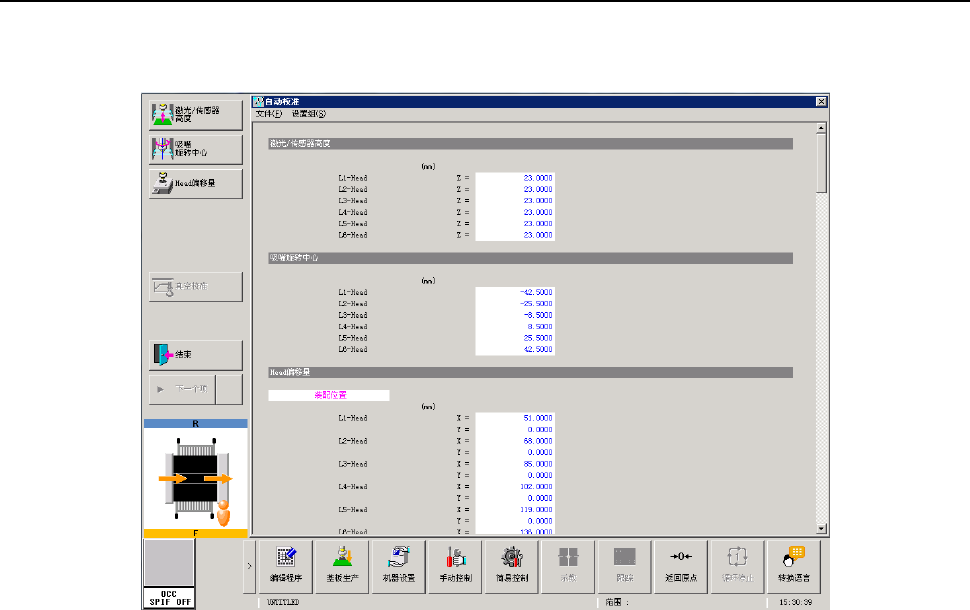

按下桌面画面菜单栏的[维护]/[自动校准…]，或按下命令按钮的[自动校准]、或按功能栏的[自动校
准]，即可显示下列画面。
