第2部 功能详解篇 第10章 自动校准
10-13
10-2-3-1 设置方法
吸嘴分配、准备结束后，一边按[确认]按钮，一边按照[操作]显示的指示进行操作，即可自动获得
值。
(1) LNC60 的设置步骤参见下述 1）～11）。
1) 吸嘴分配
在 Head 偏移测量时使用 507 号吸嘴或 508C 号吸嘴。
若测量对象 Head 的各 ATC 没有分配到上述吸嘴时，则会出现错误。没有分配上述吸嘴时，
请在测量前用「机器设置」的「ATC 吸嘴分配」分配吸嘴。
2) 准备夹具
当校正块上无夹具时，应从夹具工作台将夹具移动到校正块上。
发生错误时，请重新安装夹具。
3) 安装夹具
把校正块的真空打开，吸取夹具。
4) 用 OCC 识别夹具
用OCC识别夹具位置，测量与夹具中心位置的倾角。
此时若无法识别夹具的 2 个孔时，即为错误。出错时，请重新安装夹具。
5) 吸取夹具
用设置 Head 吸取夹具, 关闭校正块的真空。
6) 用激光校准识别夹具
用激光校准识别夹具。
7) 算出安装位置和安装角度
由在 4)计算的夹具的倾角和 6)的识别结果计算激光校准安装角度和 Head 安装位置。
(8) 计算中心位置和倾角
通过 OCC 识别校正块的位置，计算出中心位置与倾角。
9) 吸取夹具(有校正)
将夹具安装在校准块的中心，
把校准块的真空打开，吸取夹具。此时，对在(4)计算的夹具倾角
、 (7)计算的激光校准安装角度和 Head 安装位置、(8)计算的校准块倾角，进行校正后贴装。
第2部 功能详解篇 第10章 自动校准
10-14
10) 通过 OCC 识别夹具
通过OCC来识别夹具的位置。此时，若相对于校正块的位置偏差为绝对值1mm以上时，即为
错误。错误时，有可能必须重新设置MS参数。
11) 计算平均值
反复进行 4）到 10）。
测量结束时进度条变为 100%。
按下[确认]按钮，虽然测量值变成了有效，但是此时尚未被保存/设置。
经过应用程序结束才完成设置。详细内容请参照「10-1-2 设置值的保存及退出」。
如按下[取消]按钮，则测量值变为无效。
第2部 功能详解篇 第10章 自动校准
10-15
10-2-4 真空校准
执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得吸取元件、贴片
的最佳时机值。
当真空值比当初安装机器时有显著的变化、在日常检修后还不能恢复时，请实施真空校准。

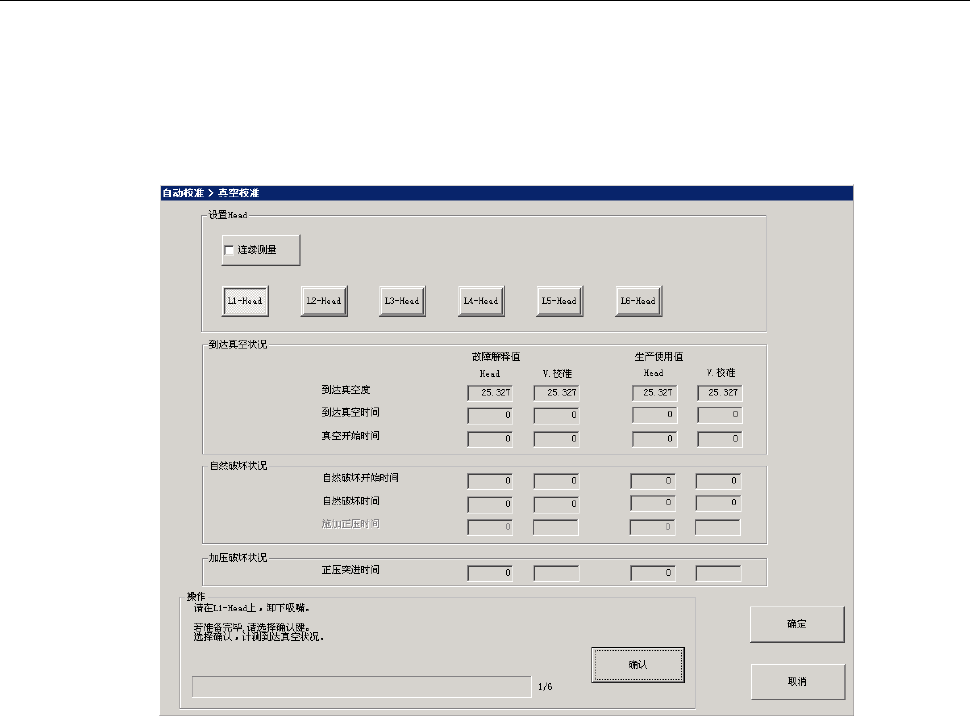

选择菜单的「设置组（S）」→「真空校准（Ｖ）」，或按下命令栏的［真空校准］，即显示以
下画面。
(1) 设置 Head
请选择要进行测量的 Head。
勾选了连续测量时，会对勾选的全部 Head 进行连续测量。
但是，在机器设置的“使用单元”中，被设置为不使用的 Head，无法选择。
另外，连续测量过程中不显示图形。
