第2部功能详解篇第11章机器自诊断功能 11-3 11-2-1 诊断设定按下 [ 诊断设定 ] 按钮，会显示进行诊断基板的选择画面。

第2部功能详解篇第11章机器自诊断功能

11-2

11-2 基板的故障诊断

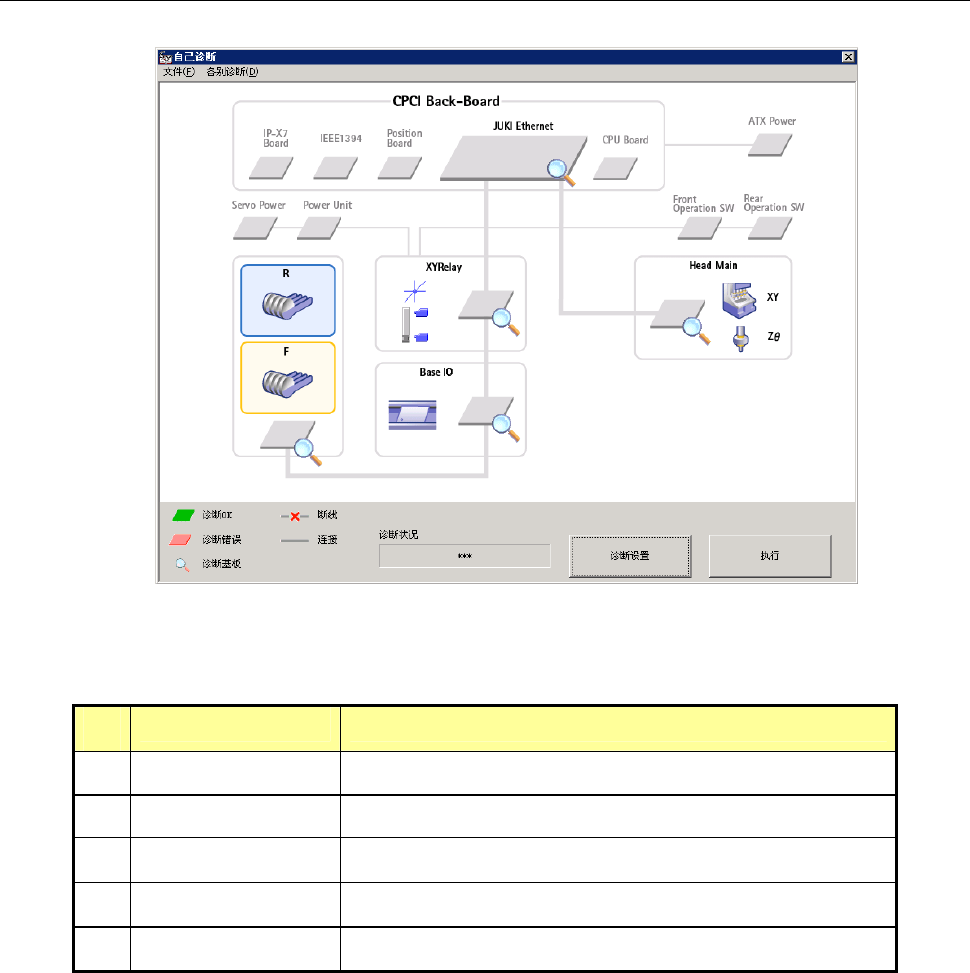

在设备构成概略图上显示上一次各基板的诊断结果。

・正常的基板以绿色显示，有问题的基板以红色显示，未诊断的基板以灰色显示。

・诊断对象基板带有放大镜标记，诊断中[诊断状况]栏内输出对应基板的诊断状况。

No.

项目内容

1 诊断OK 诊断结果为OK的基板，显示绿色基板

2 诊断错误诊断结果为错误的基板，显示红色基板

3 诊断基板进行诊断的基板显示「放大镜」

4 断线断线的位置显示断线标记

5 连接连接的位置显示连接

用[诊断设定]按钮选择诊断对象基板，按[执行]按钮开始诊断。

第2部功能详解篇第11章机器自诊断功能

11-3

11-2-1 诊断设定

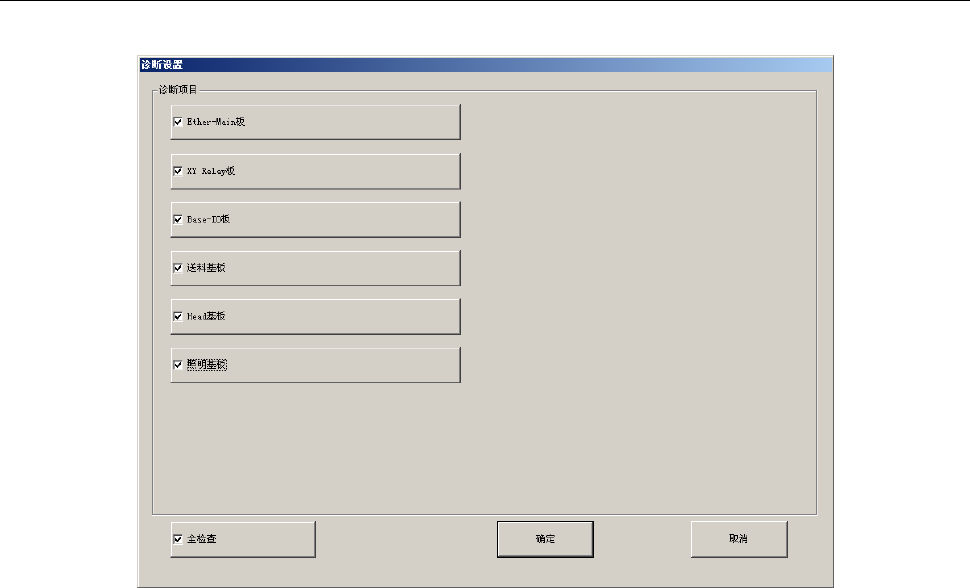

按下[诊断设定]按钮，会显示进行诊断基板的选择画面。

第2部功能详解篇第11章机器自诊断功能

11-4

11-3 个别诊断

11-3-1 Cal块标志沾污检查

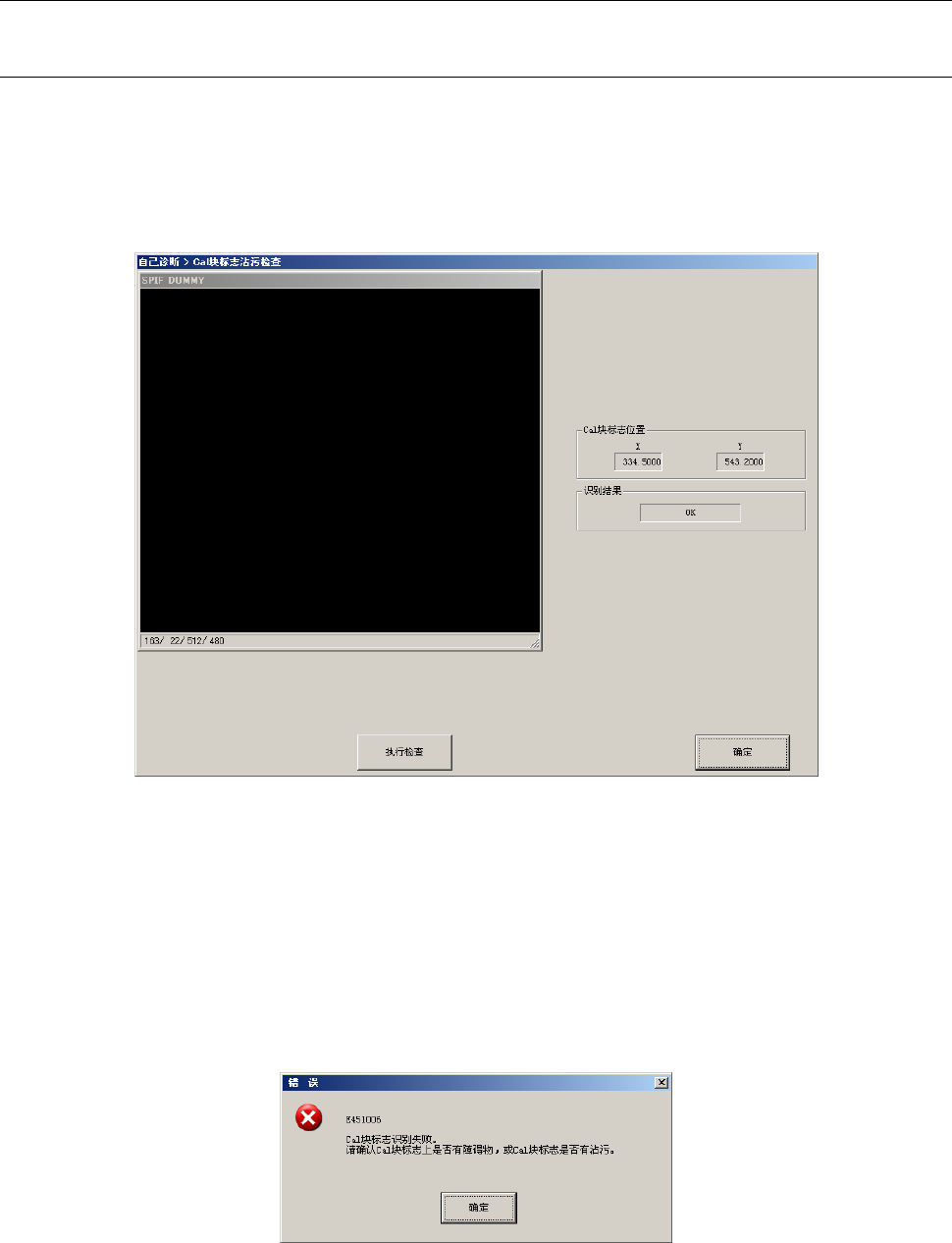

从下拉菜单的[个别诊断]选择[Cal块标志沾污检查]或在命令按钮上选择[Cal块标志沾污检查]后，

会打开Cal块标志沾污检查画面。

指定供料器台架，按下「执行检查」，执行Cal块标志沾污检查。

检查结果分别显示于[识别结果]。

(1)诊断结果

每个供料器台架的[识别结果]显示如下。

・・・

Cal 块标志识别成功。

识别错误

・・・

在 Cal 块标志识别时发生了错误。

弄脏错误

・・・

Cal 块标志有弄脏现象。

(2)出错时的处理方法

发生 Cal 块标志识别错误时，将输出以下信息。

对检测到 Cal 块标志识别错误的站点，请检查一下其 Cal 块标志上是否有障碍物，Cal 块标志是

否被污染。
