第2部 功能详解篇 第1 2章 选项组件 12-29 12-8-2-1 HOD 示教画面 使用 HOD 进行示教时，会启动如下画面。 画面上部为如下画面：
第2部 功能详解篇 第12章 选项组件
12-28
12-8-1-2 连接
HOD 可在前侧连接一台。
12-8-2 示教的操作方法
进行示教，有 2 种方法。
(1) 通过按功能栏的[示教]按钮，启动示教画面的方法
使用触摸屏进行示教操作。
(2) 通过按 HOD 的装置选择键(
HMS 、HEAD 、CAMERA)，启动示教画面的方法
使用 HOD 进行示教操作。
关于示教，以及(1)的从功能栏[示教]按钮进行示教，请参见「4-5-2 示教」。
这里对(2)的使用 HOD 示教的操作方法的相关内容进行说明。
注意
为了避免人身伤害，在进行 HOD 操作过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。

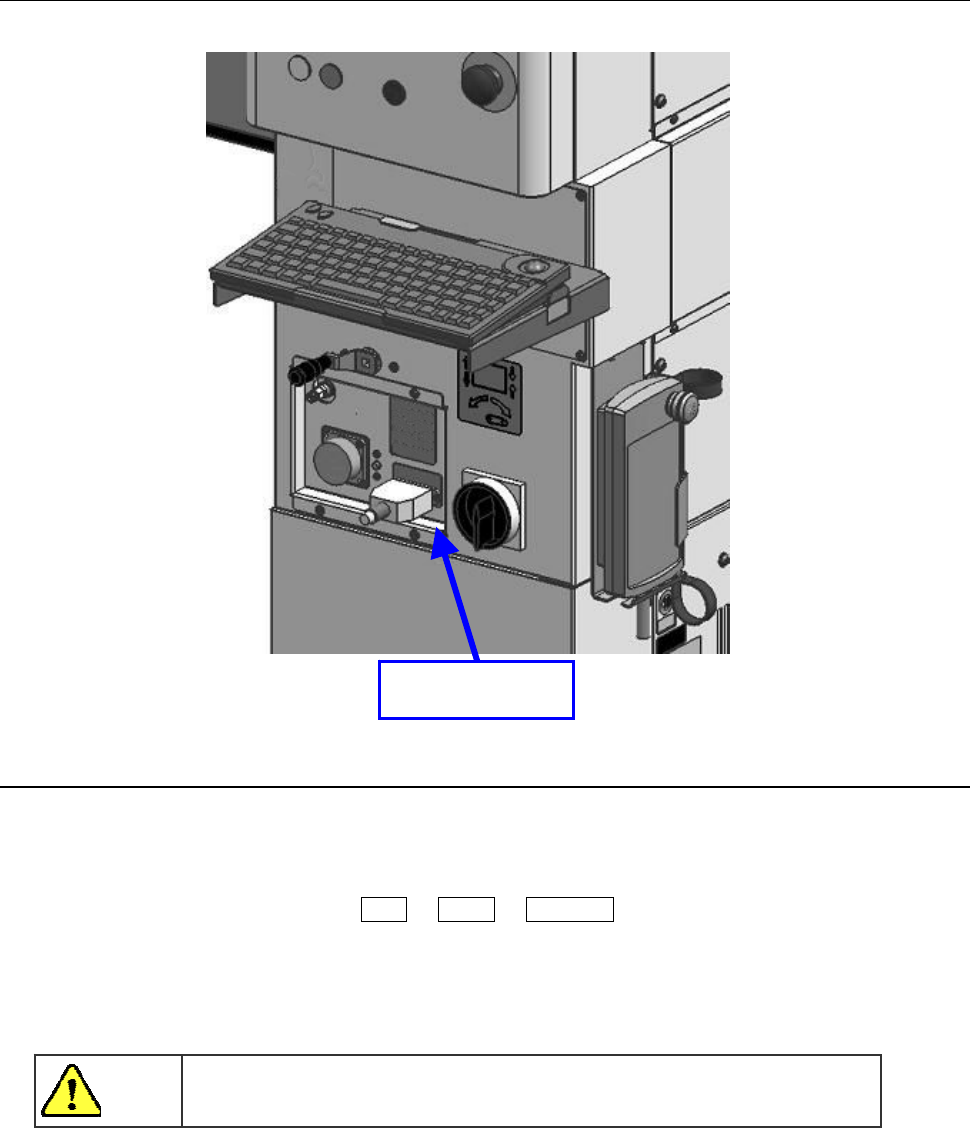

HOD插口部位
第2部 功能详解篇 第12章 选项组件
12-29

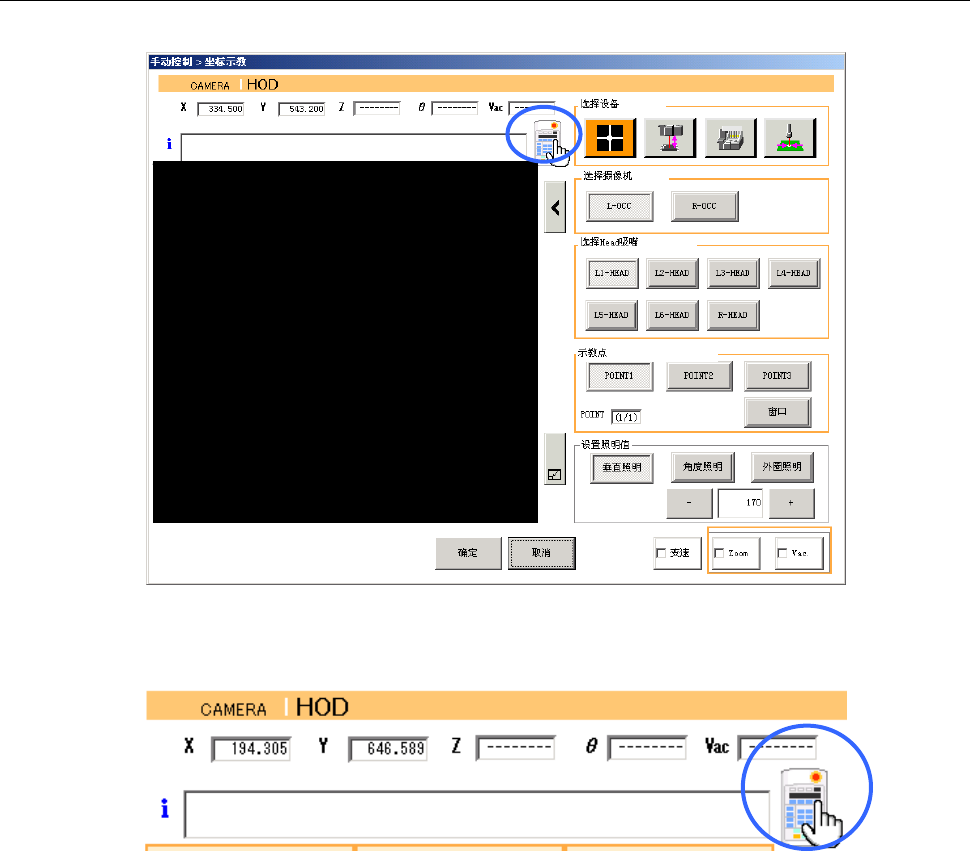

12-8-2-1 HOD 示教画面
使用 HOD 进行示教时，会启动如下画面。
画面上部为如下画面：
第2部 功能详解篇 第12章 选项组件
12-30

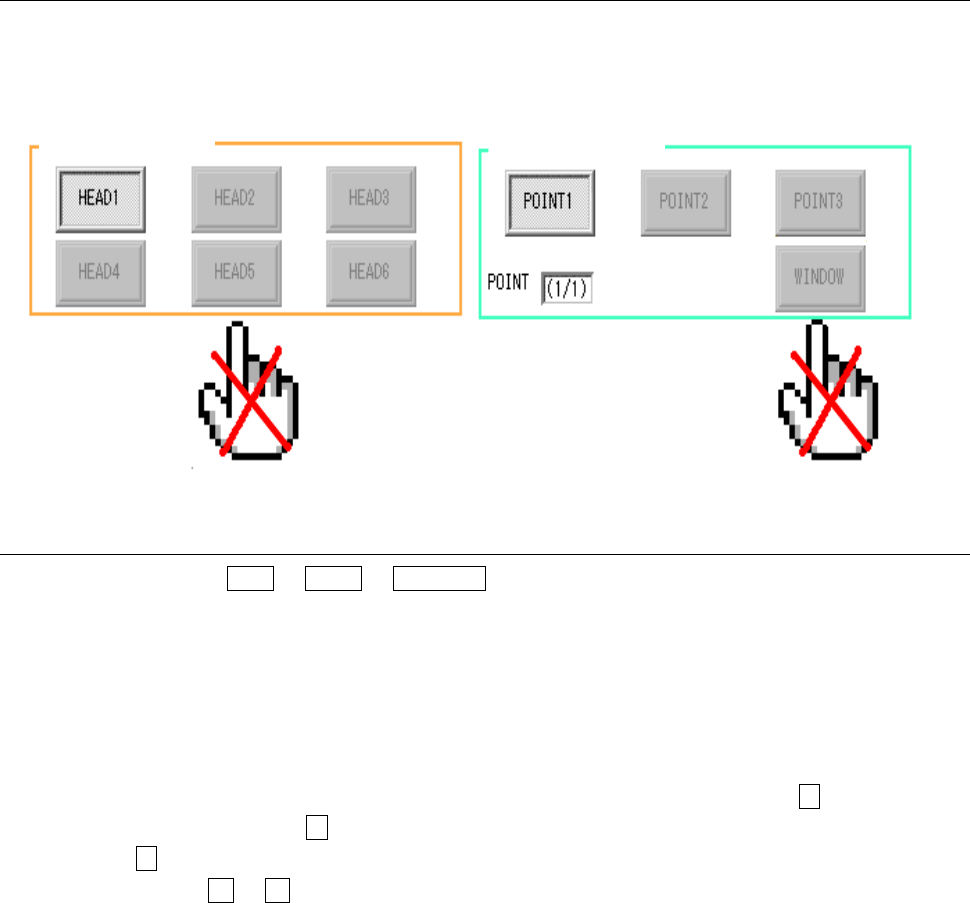

12-8-2-2 用 HOD 启动示教时，在触摸屏上不能操作的按钮
用 HOD 启动示教时，要使用 HOD 的各种键进行操作。
（关于 HOD 的各种键，请参见「12-8-1-1 装置」。）
用前／后识别色圈住的画面按钮，不能在触摸屏上进行操作。
12-8-2-3 装置选择
① 用装置选择键从 HMS 、HEAD 、CAMERA 中选择示教时要使用的装置。
◇选择了 HEAD 时
液晶屏上会显示子装置。
液晶屏上会显示「L1 L2 L3 L4」。
这时，No.键 及 装置名称键 会变为有效状态。
No.键 要在示教 Z、θ 时使用。
用装置名称键切换装置。在液晶屏上显示「L1 L2 L3 L4」的状态下，按
▼键时显示会切换
成「L5 L6」。继续按▼键，也可选择支撑台或坏板标记读入器。要返回到前面的候补装置时，
请按▲键。
请用功能键(F1 ～F4)确定装置。
示教点 选择 Head 吸嘴
