第2部 功能详解篇 第1 2章 选项组件 12-43 (2) [ 切割机 ] 按钮 暂停画面上会显示 [ 切割机 ] 按钮。 按下 [ 切割机 ] 按钮后，将显示警告信息，此时若按下 [ 确定 ] 即进行切割动作。 · 暂停对话框 · 重试列表停止对话框 ①请勿用手打开切割机单元的导轨部位，也不要把手伸入内部。 切割机刀刃的可动部位可能会切到手指等，造成伤害。 ②请勿在切割机单元上放置物品，或施加压力。 可能导致切割机单元的导轨及盖子变…
第2部 功能详解篇 第12章 选项组件
12-42

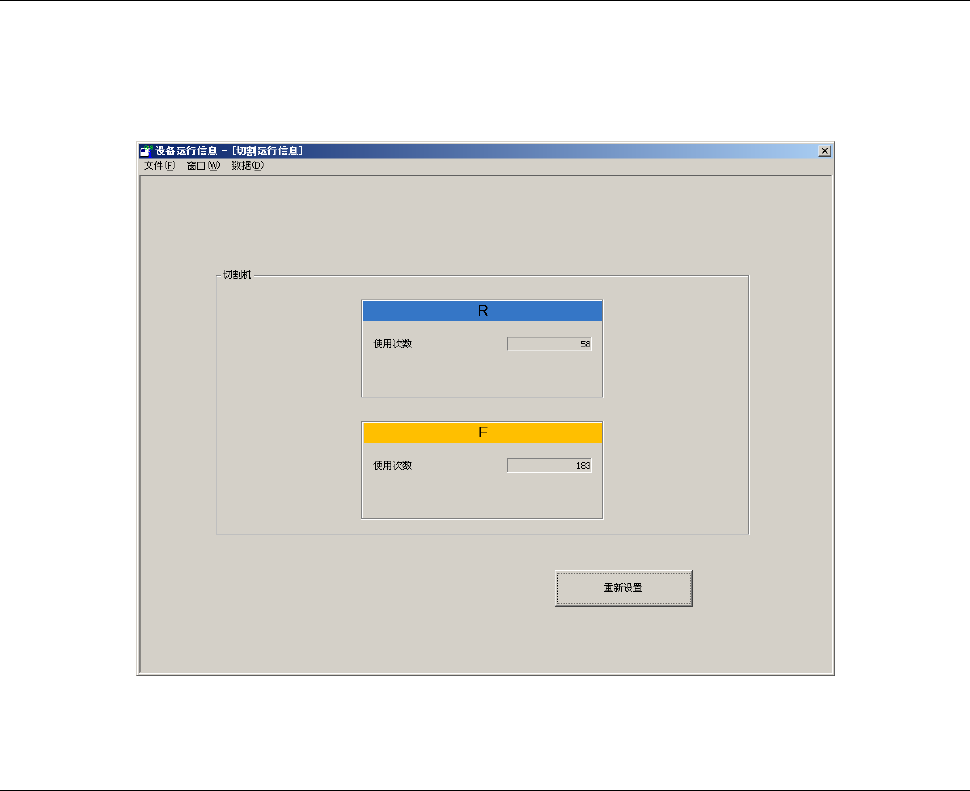

12-9-2-3 设备运行信息
请从菜单栏中选择「维护」→「设备运行信息」→「窗口（W）」→「切割运行信息」，启动切割运
行信息画面。在此可以确认切割机的运行次数。
关于操作方法请参见「9-4-16 切割运行信息
」。
12-9-2-4 生产
如「设置」→「机器设置」→「设置组（G）」→「使用单元」的「选项使用单元」中的“切割机”已被
选中，那么設有电动式供料器用的批量更换台的台架，其切割机会在生产过程中按一定的周期工作。
(1) 切割动作定时
开始生产后，按一定周期运转料带切割机，如结束生产，料带切割机的动作即结束。
1) 停止切割动作定时
在以下的状态下，将停止周期性的料带切割动作。
・
暂停时
・
非生产时
2) 单次切割动作定时
在以下的定时中，进行 1 次料带切割动作。
・
生产结束时
・
暂停时
・
生产中间解锁把被解除时
・
按下暂停画面上的[切割机]按钮时
第2部 功能详解篇 第12章 选项组件
12-43

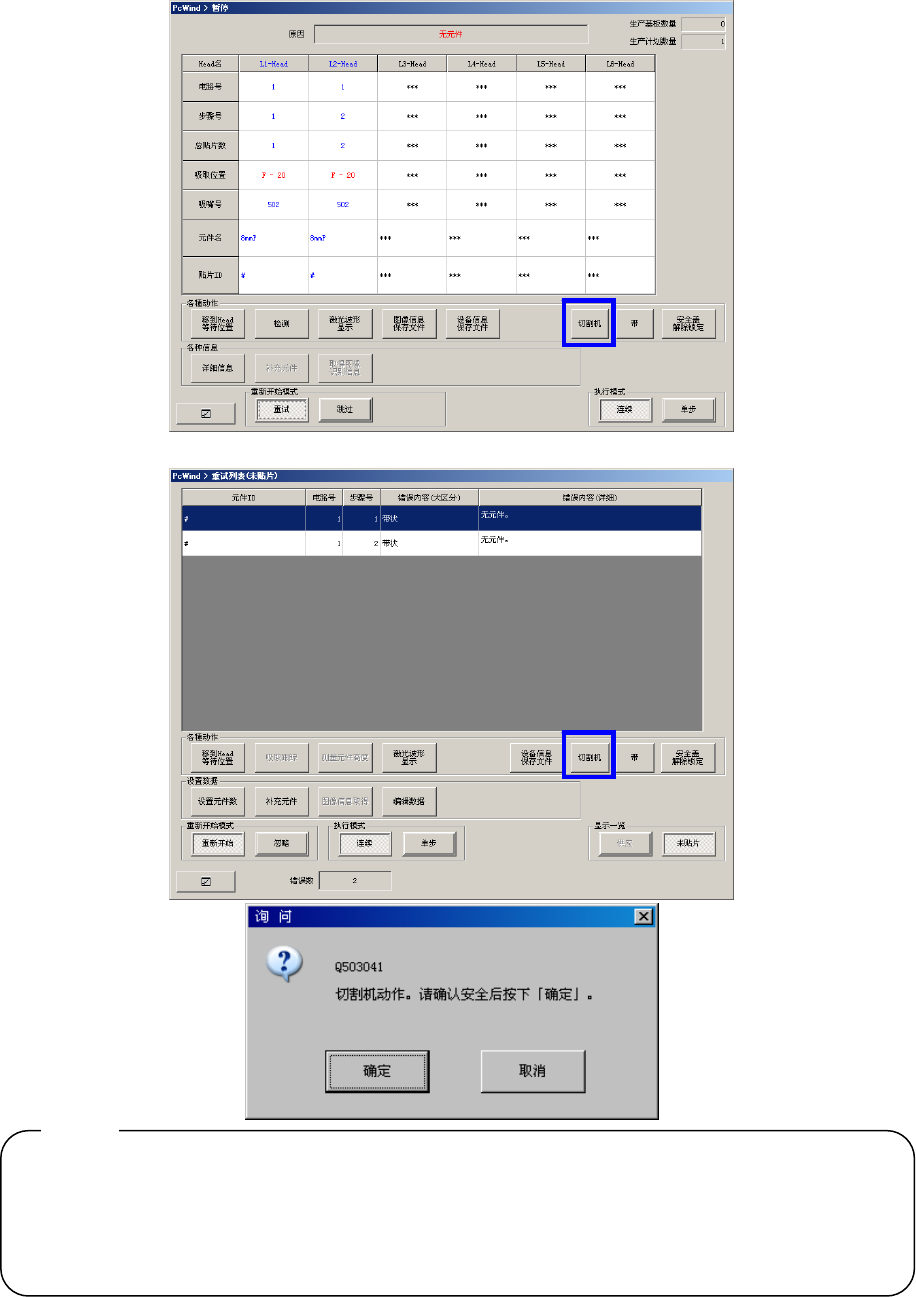

(2) [切割机]按钮
暂停画面上会显示[切割机]按钮。
按下[切割机]按钮后，将显示警告信息，此时若按下[确定]即进行切割动作。
·暂停对话框
·重试列表停止对话框
①请勿用手打开切割机单元的导轨部位，也不要把手伸入内部。
切割机刀刃的可动部位可能会切到手指等，造成伤害。
②请勿在切割机单元上放置物品，或施加压力。
可能导致切割机单元的导轨及盖子变形，碰撞或运行不良，发出异响。
注意:
第2部 功能详解篇 第12章 选项组件
12-44
12-10 对应长尺寸基板
12-10-1 对应基板尺寸
通过 3 次基板传送，可以将 X 方向的基板尺寸最大扩大到 1500mm。
这样就使 LED 照明等所使用的长尺寸基板的生产成为可能。
对下表中 X 方向最大尺寸超过 2 次传送尺寸的基板，实施 3 次传送。
以下，将各规格 2 次送入的最大尺寸表述为「规定尺寸」。
长尺寸基板对应尺寸： (单位：mm)
最小尺寸
最大尺寸
1 次传送 2 次传送 3 次传送
X 50 650 1200 1500
Y 50 360
