第2部 功能详解篇 第12章 选项组件
12-48
12-12 螺丝式吸嘴
本吸嘴是对应大型元件的吸取
・
贴片的螺丝固定式吸嘴。
12-12-1 特点
螺丝式吸嘴是从螺丝式轴拆下螺丝式吸嘴外部，用螺丝固定螺丝式吸嘴来使用的吸嘴。螺丝式吸嘴中包
含有利用以往被吸嘴外部占用的空间，上下交叉吸取元件的小型螺丝式吸嘴，以及用以往的 ATC 无法
对应的前端直径 10mm 以上的大型螺丝式吸嘴。
螺丝式轴
螺丝式吸嘴
外部 小型螺丝式吸嘴 大型螺丝式吸嘴
第2部 功能详解篇 第12章 选项组件
12-49
12-12-2 规格
(1) 必要的元件及软件
◇吸嘴及发送给客户的同包装中存入了吸嘴信息文件的 FD/CD。
◇适合各元件
・
形状 尺寸、以及元件供应体的形状的螺丝式吸嘴。
（“ 请参见(5) 对象元件及元件包装 ”。）
(2) 方式
定心方式：激光。
(3) 贴片精度
贴片精度：±0.1mm（3σ）
但有时根据元件形状会不同。
(4) 对象元件
・
对象元件：扩散镜片
・
小型螺丝式吸嘴
元件尺寸 顺序
φ10mm以下 以往的6个吸取→6个贴片
超过φ10mm～φ25mm以下（注意） 使用奇数号Head与偶数号Head上下交叉吸取・贴片

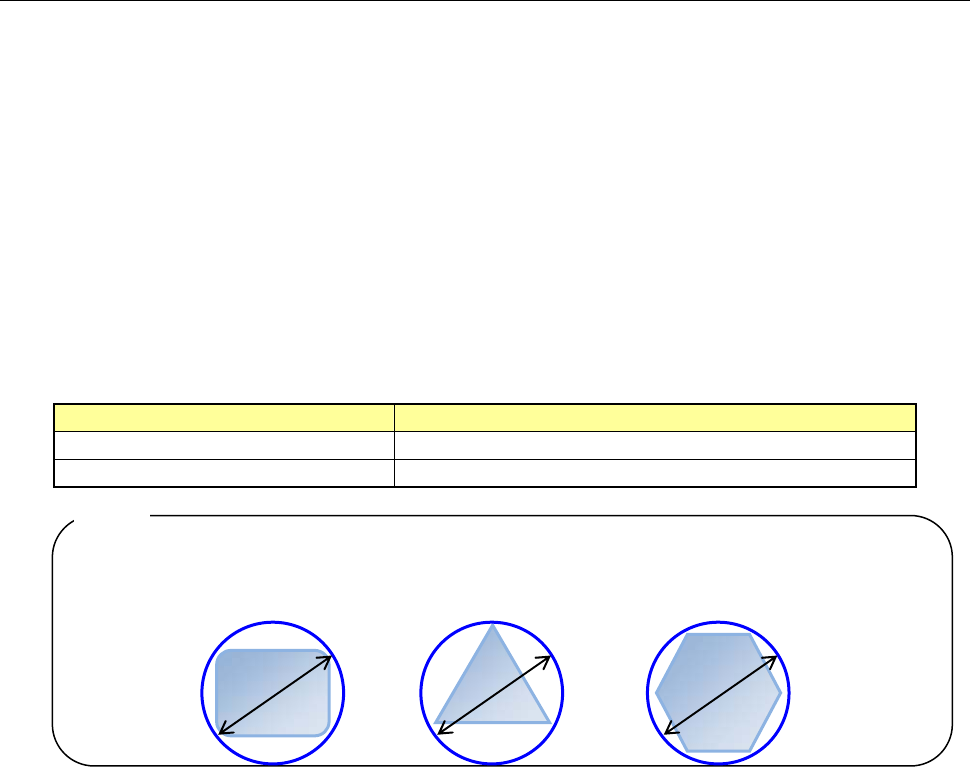

对于圆形以外的扩散镜片，以旋转直径为 25mm 以下的元件为对象。
元件尺寸考虑吸取偏移量。
・
大型螺丝式吸嘴：对角 47.38mm 以下（□33.5mm 以下）
(5) 限制事项
①安装螺丝式吸嘴时，由于吸嘴不能自动更换，因此无法使用以下功能。必要时，请拆下螺丝
式吸嘴，更换为螺丝式吸嘴外部。
・
机器设置的「无吸嘴真空值」
・
手动控制的「ATC 控制」中的吸嘴更换
・
自动校准
・
自诊断的「过滤器脏污检查」
・
FCS 的「调整生产」、「吸嘴旋转中心」、「Head 偏移量」、「吸嘴偏芯测定」
②「螺丝式吸嘴」与使用螺丝式吸嘴外部的「以往型的吸嘴」不能混用。
③「小型螺丝式吸嘴」与「大型螺丝式吸嘴」混合使用时，不能进行奇数号 Head 与偶数号
Head 上下交叉吸取
・
贴片的顺序。
④安装「大型螺丝式吸嘴」后，安装的两侧相邻的 Head 不能使用。
注意 :
25mm
第2部 功能详解篇 第12章 选项组件
12-50
12-12-3 安装方法
1). 按紧急停止开关等，进入伺服关闭状态后，请手动将吸嘴下降至图 1 的蓝圈位置。
图 1 吸嘴外部拆卸位置
・
进行吸嘴外部、螺丝式吸嘴的拆卸时，请关闭装置的电源。
・
操作时，请勿使工具刮伤激光校准的传感器窗。
注意
传感器窗（前后 4 处）
