(10) 支撑新的供给侧 Roller ，直到左承接管的 Notch 对准 Cleaning Unit 左侧 Flange 的 Pin ，逆时针转动把手，安置供给侧 Roller 。 Fig.5A47 Fig.5A47 Fig.5A47 Fig.5A47 Fig.5A47 右承接管容易从 Roll 芯上落下，设置时状态要稍微倾向右上。 (11) 以 *1 ～ *4 的顺序通过 Cleaning Paper 的尾端。 Fig.5A48 …

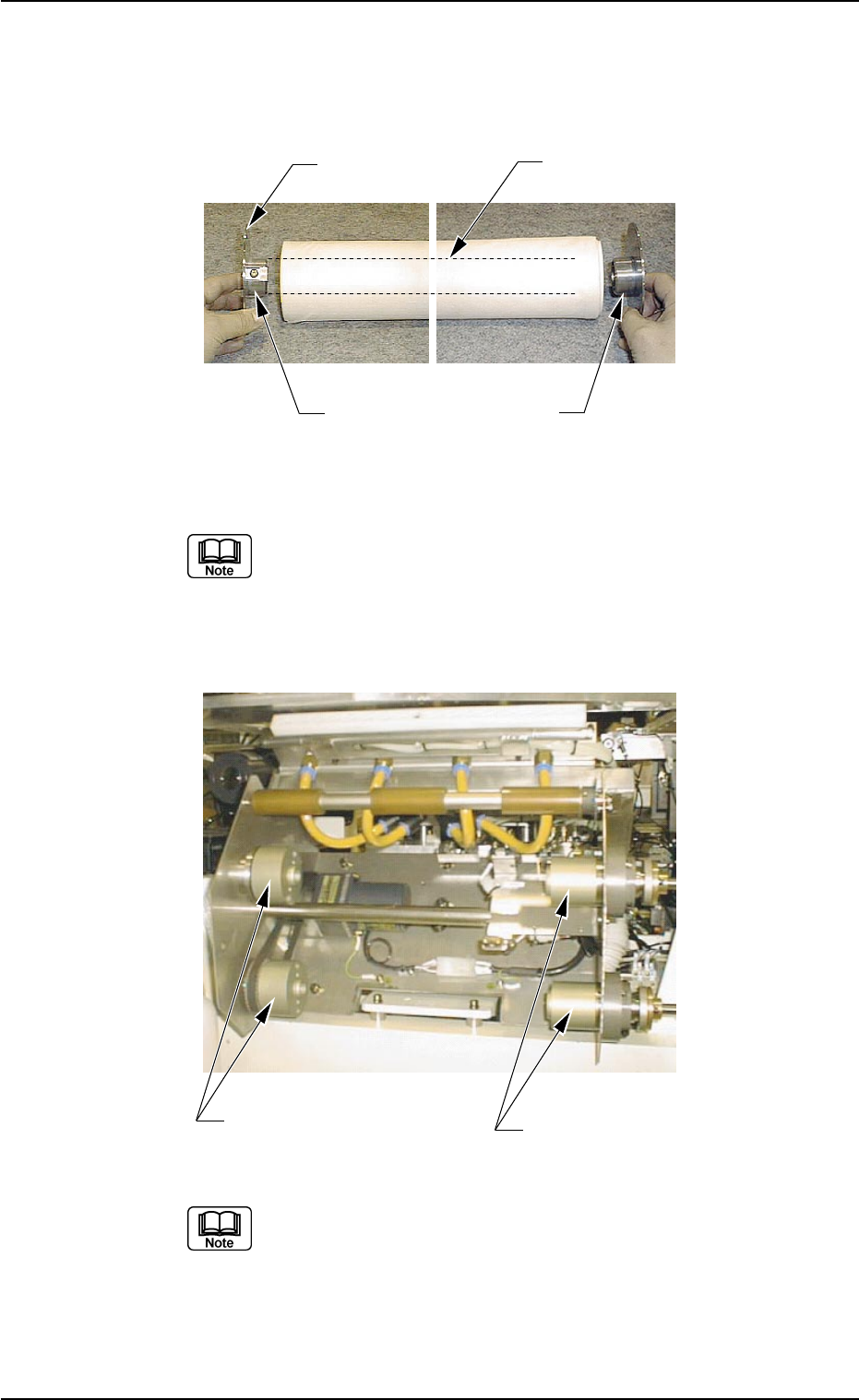

(8) 在新供给侧Roller的Roll芯两端设置承接管。

将左承接管压入Roll芯，使左承接管的环圈紧接Roll芯的尾端。

Fig.5A45Fig.5A45

Fig.5A45

留意左右承接管设置不出错。

左承接管上有螺丝。

(9) 要变更Paper的宽幅时，得用Spacer调整。

Fig.5A46Fig.5A46

Fig.5A46

(a)Paper宽幅由350 mm向280 mm变更时，设置左右

Spacer。

(b)Paper宽幅由280 mm向350 mm变更时，拆除左右

Spacer。

12.Cleaning12.Cleaning

12.Cleaning

PaperPaper

Paper

交换方法交换方法

交换方法

(Cleaning(Cleaning

(Cleaning

PaperPaper

Paper

宽幅变更方法宽幅变更方法

宽幅变更方法

))

)

0008-003 3章1-36 AFQ01JINP

环圈

Roll芯(Roller Shaft)

左承接管

右承接管

左Spacer

M4 × 30 2个

右Spacer

M4 × 45 2个

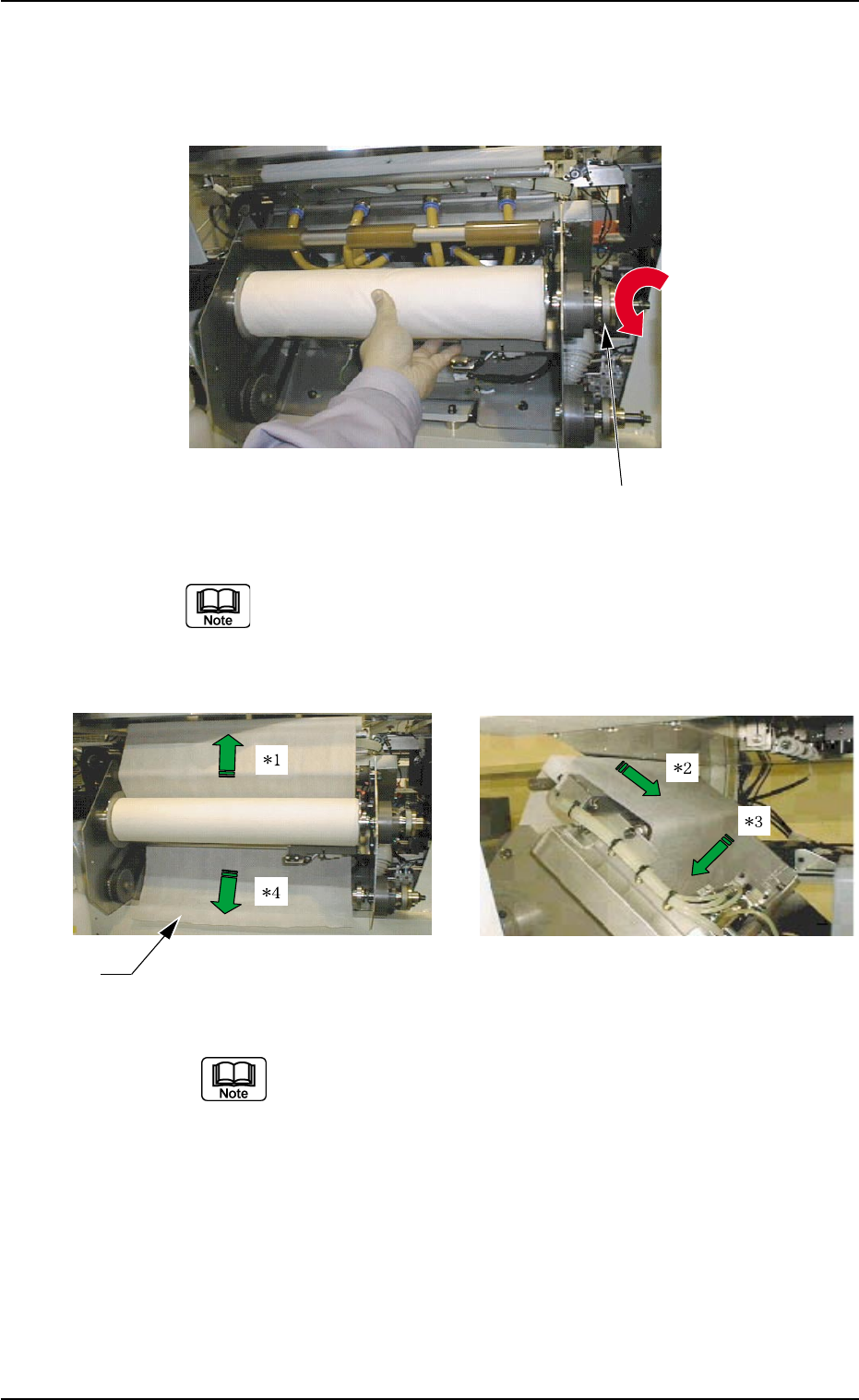

(10)支撑新的供给侧Roller，直到左承接管的Notch对准Cleaning

Unit左侧Flange的Pin，逆时针转动把手，安置供给侧

Roller。

Fig.5A47Fig.5A47

Fig.5A47

右承接管容易从Roll芯上落下，设置时状态要稍微

倾向右上。

(11) 以*1～*4的顺序通过Cleaning Paper的尾端。

Fig.5A48Fig.5A48

Fig.5A48

留意Paper卷起方向。

12.Cleaning12.Cleaning

12.Cleaning

PaperPaper

Paper

交换方法交换方法

交换方法

(Cleaning(Cleaning

(Cleaning

PaperPaper

Paper

宽幅变更方法宽幅变更方法

宽幅变更方法

))

)

0008-003 3章1-37 AFQ01JINP

把手

Paper的尾端

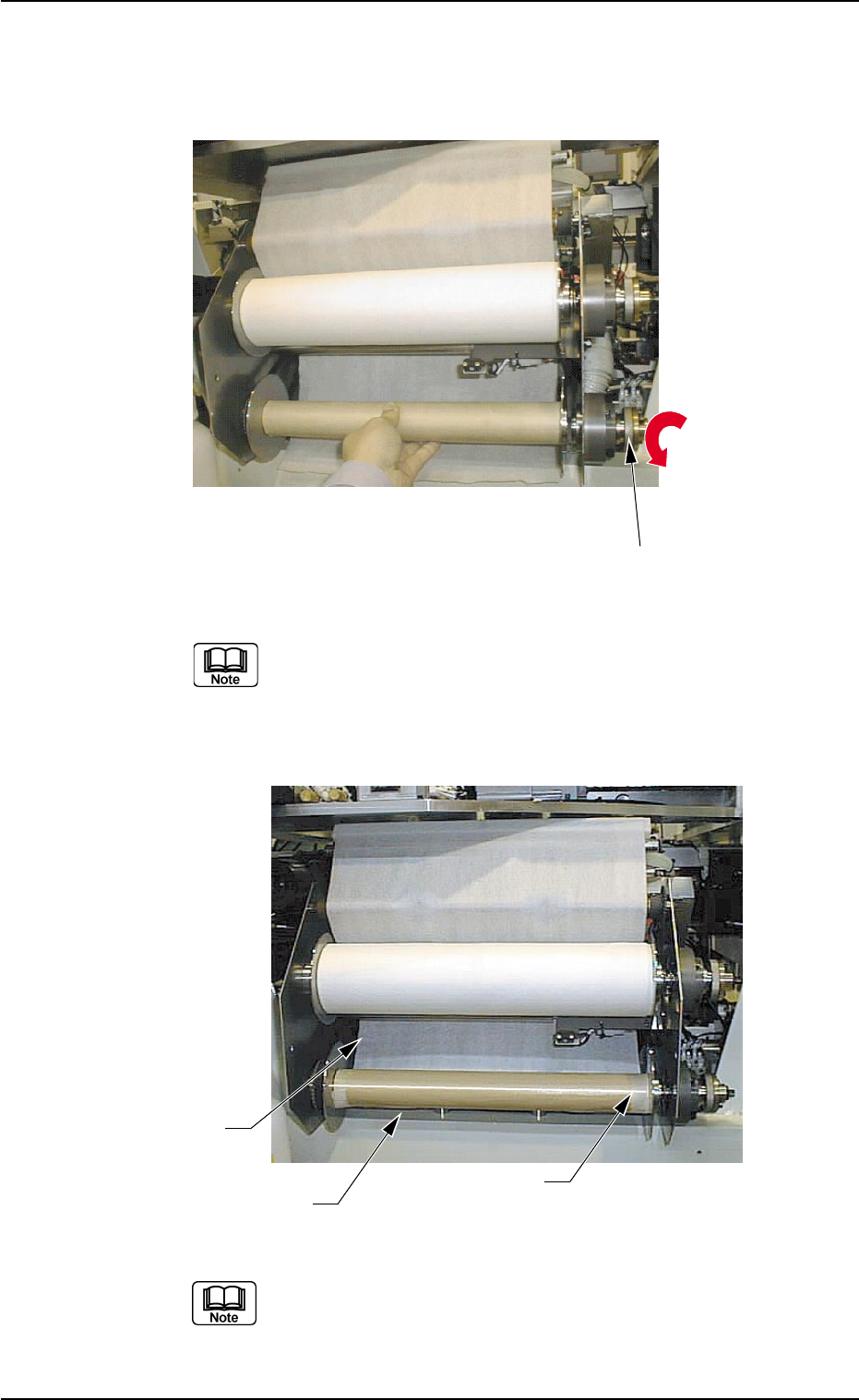

(12)支撑新的Take-Up侧Roller，直到左承接管的Notch对准Clean-

ing Unit左侧Flange的Pin，逆时针转动把手，安置Take-Up侧

Roller。

Fig.5A49Fig.5A49

Fig.5A49

右承接管容易从Roll芯上落下，设置时状态要稍微

倾向右上。

(13) 用Gummed Tape等将Paper牢牢固定在Take-Up侧的Roll芯。

Fig.5A50Fig.5A50

Fig.5A50

为防止Paper不被压得过紧，请固定使Paper的侧端和

Roll芯的轴间垂直。

12.Cleaning12.Cleaning

12.Cleaning

PaperPaper

Paper

交换方法交换方法

交换方法

(Cleaning(Cleaning

(Cleaning

PaperPaper

Paper

宽幅变更方法宽幅变更方法

宽幅变更方法

))

)

0008-003 3章1-38 AFQ01JINP

把手

Roll芯轴

(Roller Shaft)

Paper边缘

Gummed Tape等
