3.2.5.1 カッタユニット
カッタボックス内
毎週 清掃 所要時間 :10 分
(1)
( 2 )
(3)

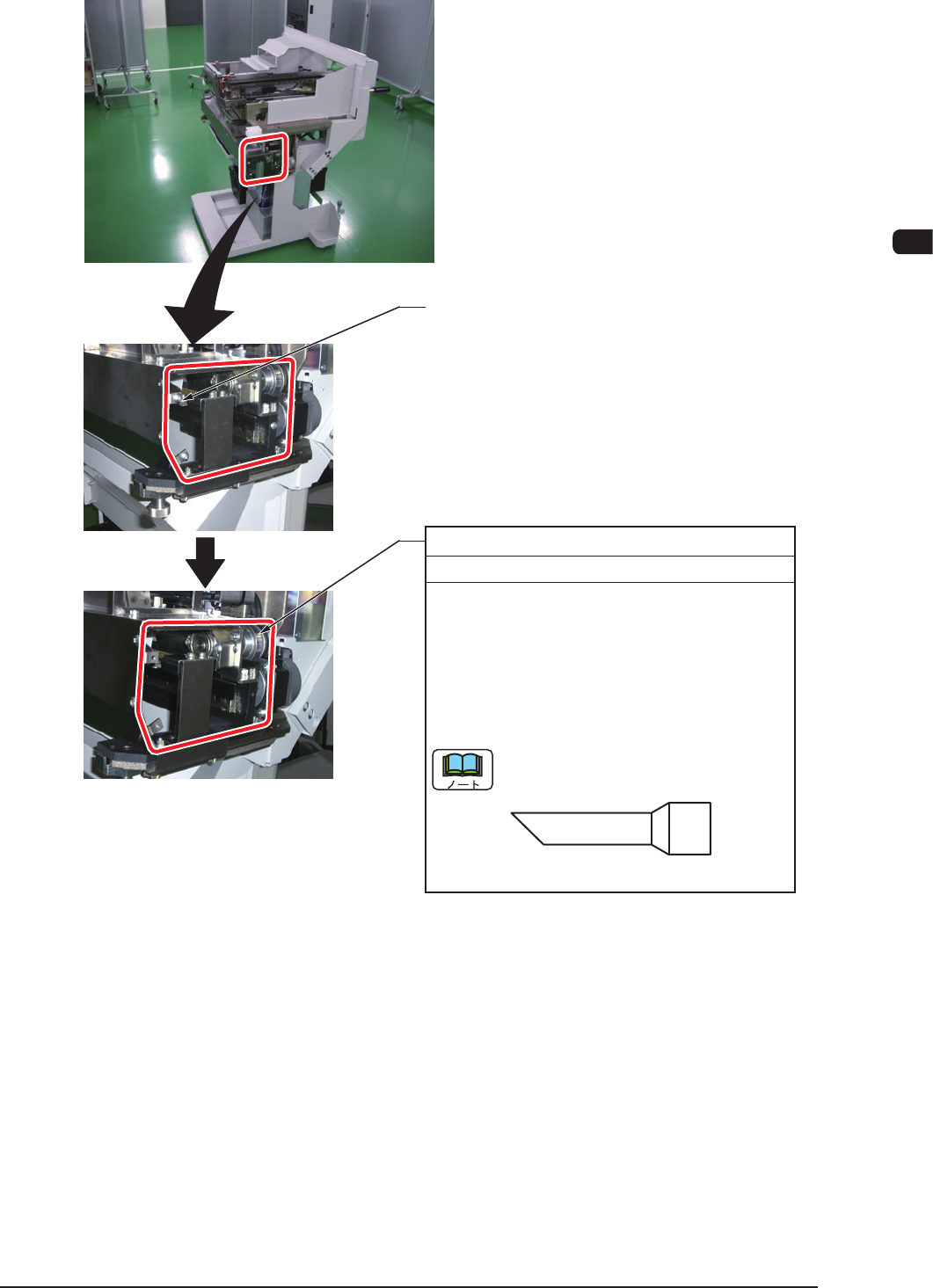

フィーダ一括交換カートを外します。
フィーダ一括交換カートのカッタ部分の
ネジを(12か所)を取り、カバーを取外
します。
カッタ部内部にあるゴミ、ほこりを
掃除機で清掃してください。
掃除機の吸引口先端が細いタイプを
使用してください。
吸引口先端 ( 推奨 )
反対側のネジも外す。(計12か所)
F7D17
1003-003
7OM-1601
4-24
4 章 3. メンテナンスか所
警告
カッタ刃に注意して作業してください。
•
カッタ刃で手などを切るおそれがあります。
手袋を着用し、十分注意して作業を行ってください。
•
防護のため、カッタ部のメンテナンス時には、カッタ刃カ
バーを取付けること。

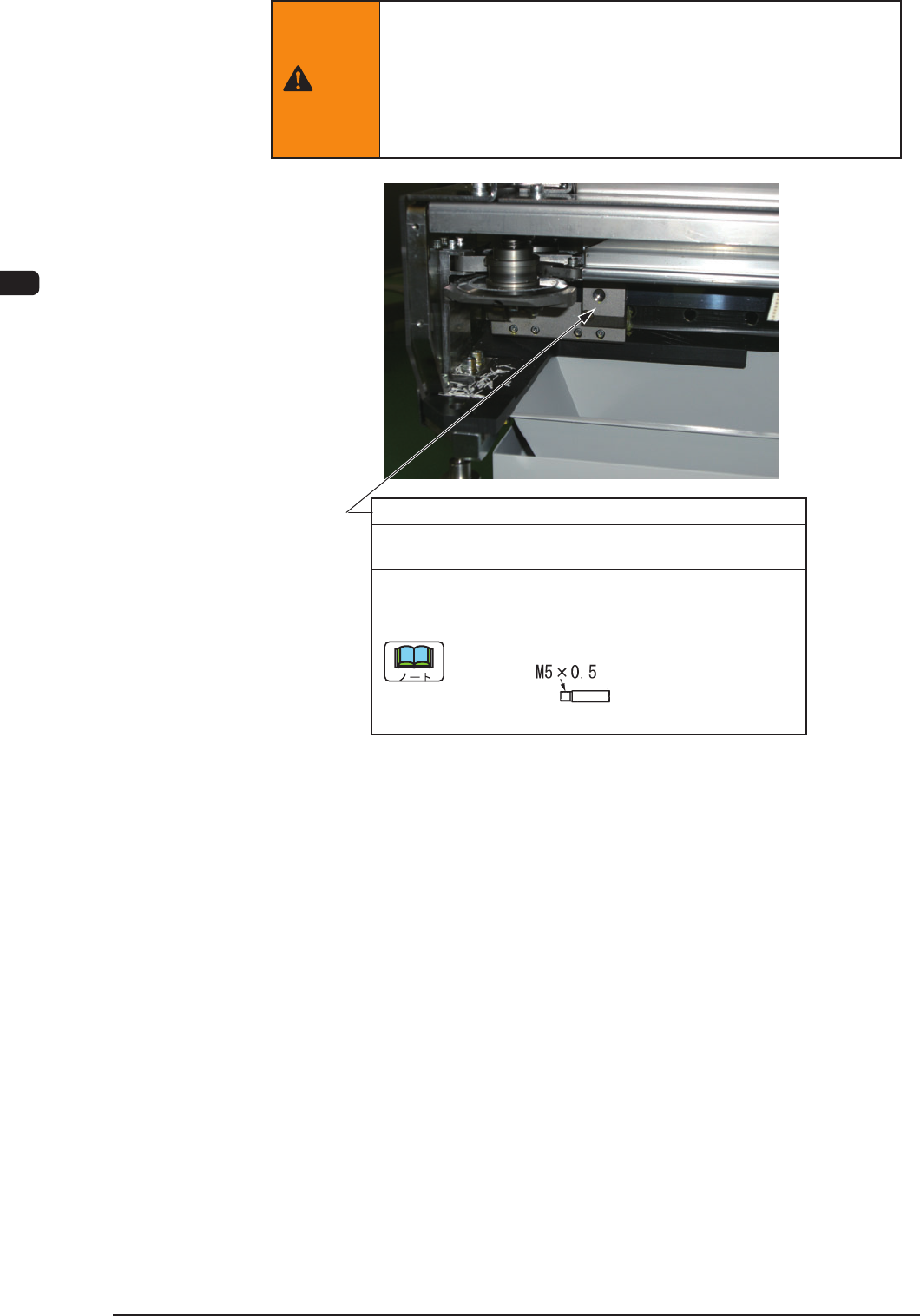

(1)ネジ12本を外します。
(2)ウエスで古いグリースを拭取って、リニアガイド
(上側と下側)に新しいグリースを給油します。
( ダフニーエポネックスグリース No.1)
3 か月ごと 給油 所要時間 :10 分
リニアガイド
使用するノズルはN形です。
N形
F7D18
0906-001
7OM-1601
4 章 3. メンテナンスか所
4-25
警告
カッタ刃に注意して作業してください。
•
カッタ刃で手などを切るおそれがあります。
手袋を着用し、十分注意して作業を行ってください。
•
防護のため、カッタ部のメンテナンス時には、カッタ刃カ
バーを取付けること。
フラットリング
1年ごと 交換 所要時間:10分
(1)

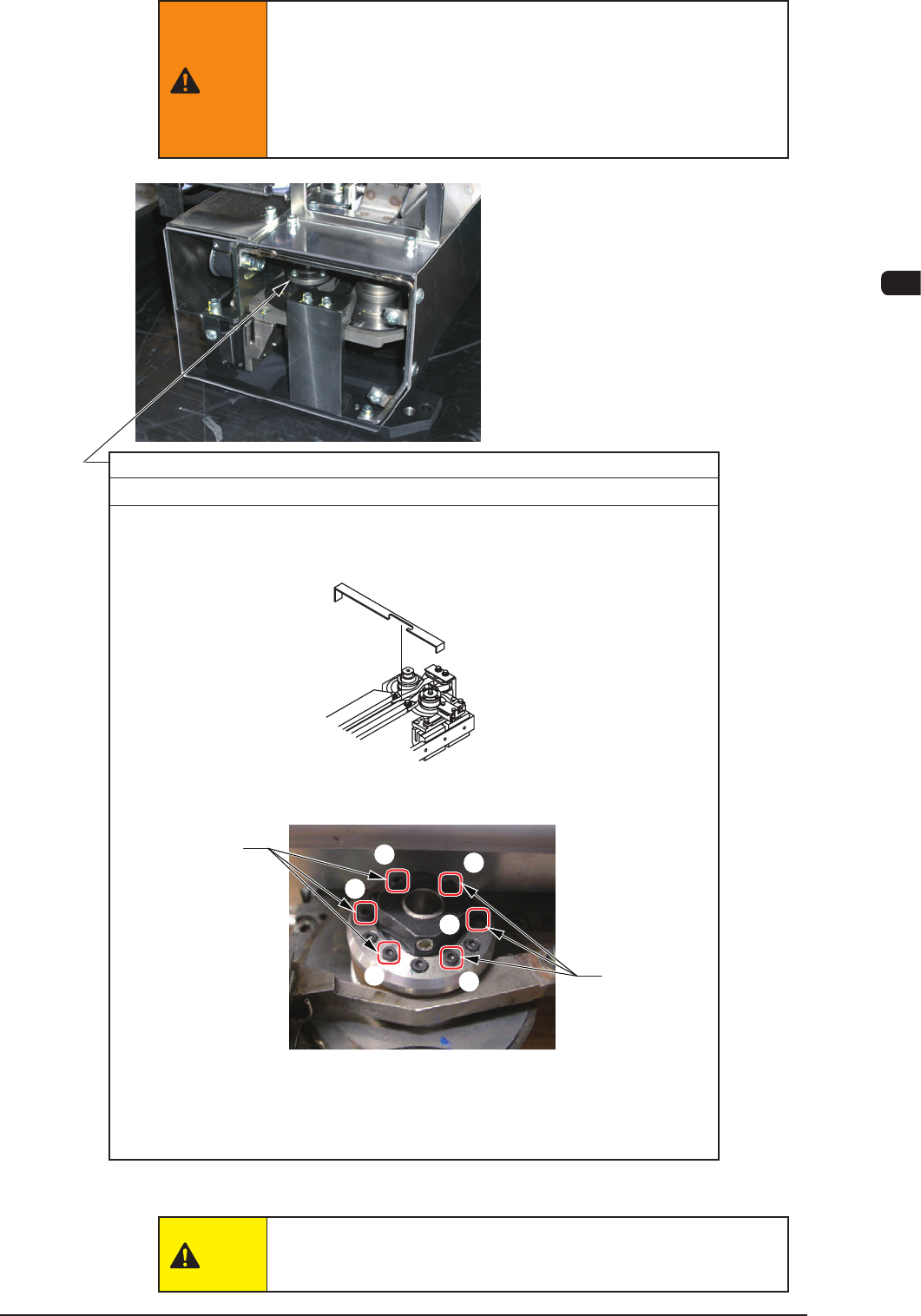

ネジ11本を外し、カバーを取外します。
(2)テープクランプを閉じた状態で、カットユニット固定治具
を使用し、ウレタンクランプ部を固定します。
固定治具取付け位置
(3)シールカバーのボルト(6か所)を1～6の順でレンチでゆるめて外します。
(4)
フラットリングを交換します。
(5)
シールカバーをして、ボルト(6か所)を取付けます。
(ラインアクセサリに付属しているトルクドライバにて取付けてください。)
(締付トルク 18.6～22.6Ncm(1.9～2.3kgfcm))
ボルト
ボルト
①
②
③
④
⑤
⑥
F7D19
注意
フラットリングのカット時、市販品のカッタでけがをしない
ように注意して作業してください。
