7OM-1601 4-26 4 章 3. メンテナンスか所 フッ素シート 1年ごと 交換 所要時間: 15 分 (2)テープ誘いをはずします。 (1) フロント安全バーを取外し、 カッタをカートからおろしてください。 フロント安全バー パッチン錠 取外したフッ素シート (3)ネジ5本を外します。 (4)フッ素シートを交換してください。 ノート ノート (a) カッタをカートに載せる時、コネクタ2か所を きちんと固定してください。 (b)…
7OM-1601
4 章 3. メンテナンスか所
4-25
警告
カッタ刃に注意して作業してください。
•
カッタ刃で手などを切るおそれがあります。
手袋を着用し、十分注意して作業を行ってください。
•
防護のため、カッタ部のメンテナンス時には、カッタ刃カ
バーを取付けること。
フラットリング
1年ごと 交換 所要時間:10分
(1)
ネジ11本を外し、カバーを取外します。
(2)テープクランプを閉じた状態で、カットユニット固定治具
を使用し、ウレタンクランプ部を固定します。
固定治具取付け位置
(3)シールカバーのボルト(6か所)を1～6の順でレンチでゆるめて外します。
(4)
フラットリングを交換します。
(5)
シールカバーをして、ボルト(6か所)を取付けます。
(ラインアクセサリに付属しているトルクドライバにて取付けてください。)
(締付トルク 18.6～22.6Ncm(1.9～2.3kgfcm))
ボルト
ボルト
①
②
③
④
⑤
⑥
F7D19
注意
フラットリングのカット時、市販品のカッタでけがをしない
ように注意して作業してください。
1011-002
7OM-1601
4-26
4 章 3. メンテナンスか所

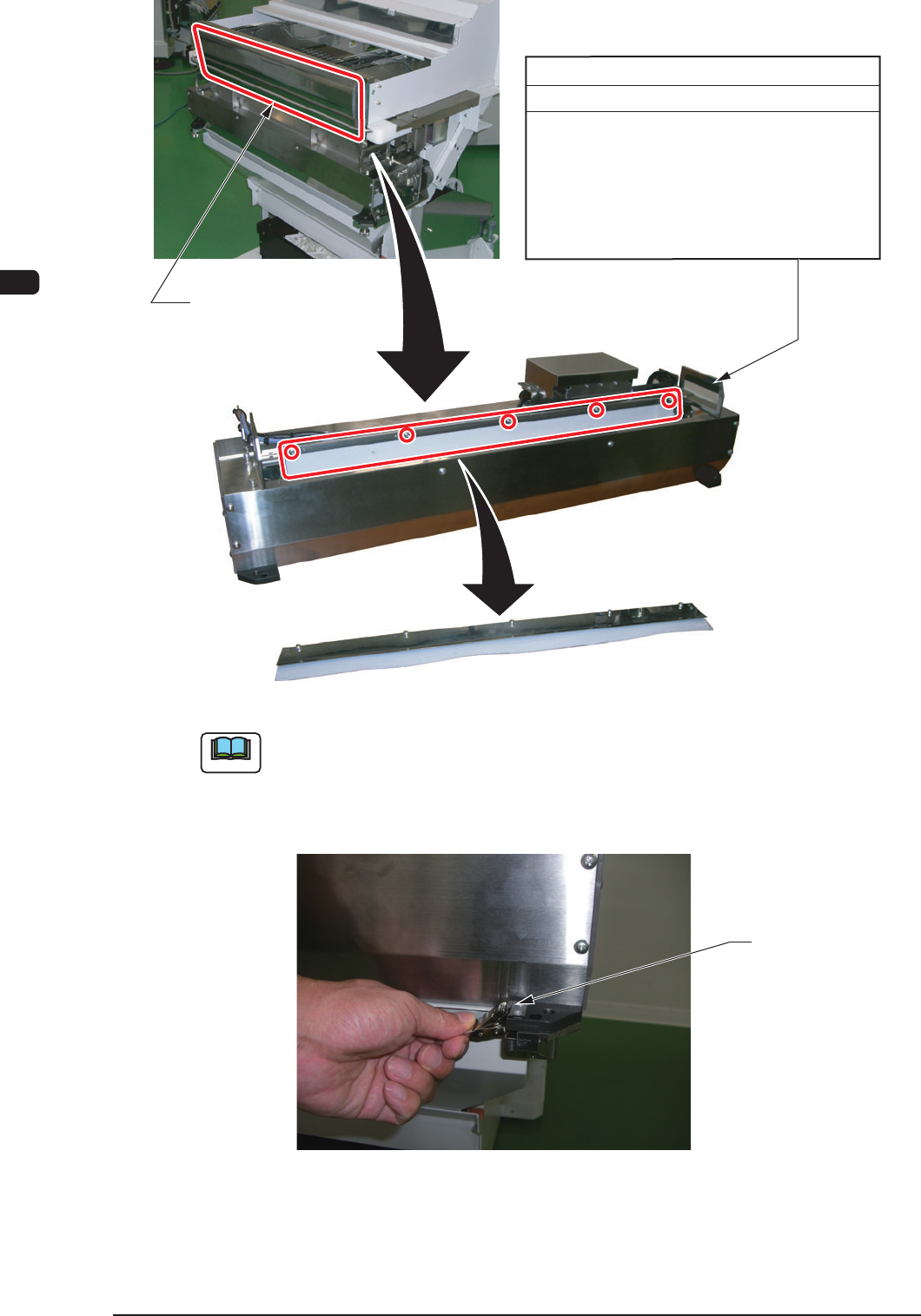

フッ素シート
1年ごと 交換 所要時間:15分
(2)テープ誘いをはずします。
(1)フロント安全バーを取外し、
カッタをカートからおろしてください。
フロント安全バー
パッチン錠
取外したフッ素シート
(3)ネジ5本を外します。
(4)フッ素シートを交換してください。
ノートノート
(a) カッタをカートに載せる時、コネクタ2か所を
きちんと固定してください。
(b) カッタをカートに載せる時、カッタを奥まで押込み
パッチン錠(2か所)にてきちんと固定してください。
(C) 安全カバーを忘れずに取付けてください。
F7D20
0912-002
7OM-1601
4 章 3. メンテナンスか所
4-27
フロント
安全バー
ウレタンクランプ
1年ごと 交換 所要時間:30分
(2)
(3)
カッタ部カバー(6か所)を取外します。
カッタ刃カバーを取付ける。
(1)フロント安全バーを取外し、カッタをカート
からおろしてください。
(4)クランプレバーベースのネジを左右取外します。
(5)クランプレバーをクランプレバーベースごと
取外します。
(6)クランプレバーベースよりクランプレバーを
取外し、新しいクランプレバーと交換して
ください。
② ⑥①
④
反対側も同じようにネジを取外します。
⑤③
③
②
⑥
⑤
ネジを
取外します。
ノートノート
カッタをカートに載せる時、コネクタ2か所をきちんと固定してください。
また、安全カバーも忘れずに取付けてください。
F7D21
0912-002
