7OM-1601 1 章 1. 装置の概要 1-3 1003-003 項 目 内 容 注 : (a) t1 または t2 が 8 mm を超え、14 mm 以下の高さの部品を取 扱う場合には、上段パレットを空けてください ｡ (b) 表中 ( 注b ) は、部品のモールド外形が“9 × 9 mm”以下 の場合 “Max. 0.5 mm” となります。 (c) 表中 ( 注c ) は、部品およびトレイ固定マグネットの質量 を含みます。 (…
7OM-1601
1-2
1 章 1. 装置の概要
0912-002
項 目 内 容

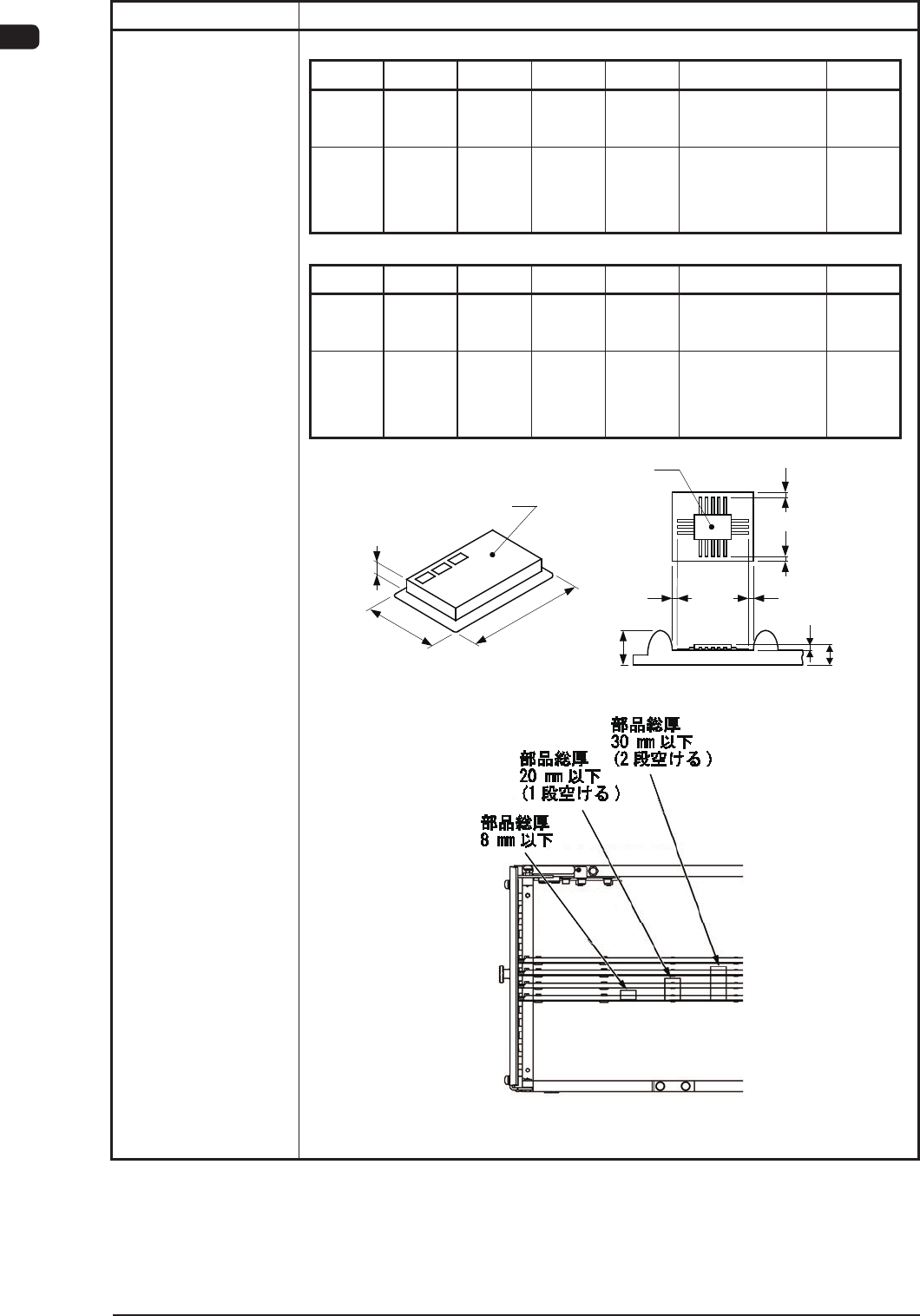

3. 対象トレイ JEDEC サイズ多段トレイフィーダ (GS-FP100) の場合
a b t1 t2 S( ガタ ) 質量
Min. 100 100 3 3
注f
- -
Max. 136 323 30
注a
注e
30
注a
注e
-
注b
2kg
注c
FULL サイズ多段トレイフィーダ (GS-FP200) の場合
a b t1 t2 S( ガタ ) 質量
Min. 100 100 3 3
注f
- -
Max. 230 330 30
注a
注e
30
注a
注e
-
注b
2kg
注c
プラスチックトレイ
b
a
t
1
SS
S S
t
t
1
部品
t
2
単位 : mm
単位 : mm
T7A2
7OM-1601
1 章 1. 装置の概要
1-3
1003-003
項 目 内 容
注 : (a) t1 または t2 が 8 mm を超え、14 mm 以下の高さの部品を取
扱う場合には、上段パレットを空けてください ｡
(b) 表中 ( 注b) は、部品のモールド外形が“9
×
9 mm”以下
の場合 “Max. 0.5 mm” となります。
(c) 表中 ( 注c) は、部品およびトレイ固定マグネットの質量
を含みます。
(d) 機械的特性により取扱えないトレイがあります。
(e) t1 または t2 が 14 mm を超えるトレイを取扱う場合は、多機
能ヘッド ( オプション ) が必要です。
(f) t2 が 3 mm 以下の場合は、中異形ノズル ( オプション ) が
必要です。

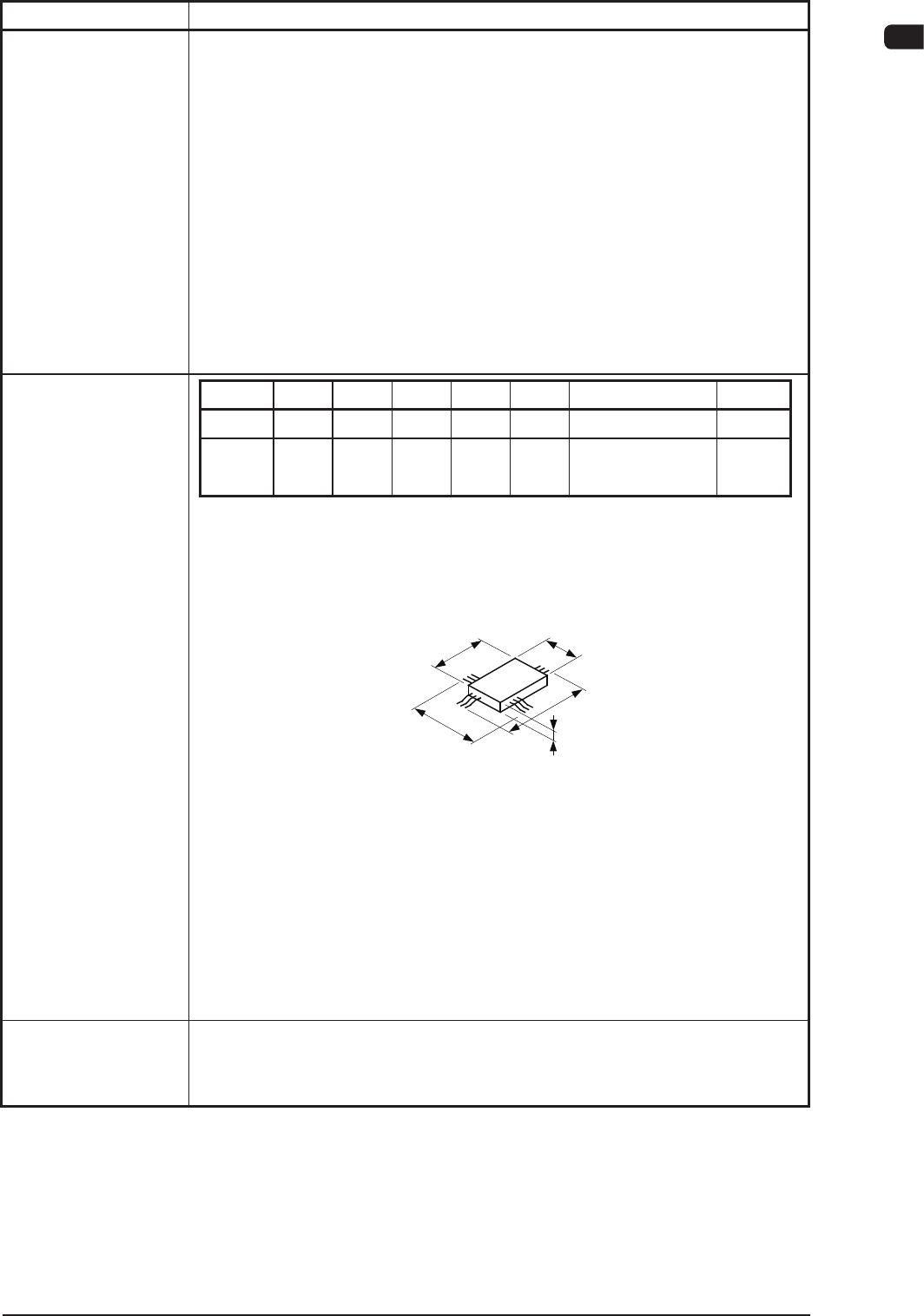

4. 対象部品
a b c d t リード先端厚さ 質量
Min. 7 7 5 5 - 0.10 -
Max. 55
注d
55
注d
52 52 25.4
注e
- 20g
対象部品
•
フラットパッケージ IC
•
コネクタ
•
その他類似形状部品
t
a
d
b
c
単位 : mm
注 : (a) コネクタの場合は、Max. 100
×
26 mm まで対応が可能です。
(b) オプションで特殊形状部品への対応が可能です。
(c) 機械的特性により扱えない部品もあります。
(d) 部品大きさ (a
×
b) が 44
×
44 mm を超える場合は、多機
能ヘッド ( オプション ) が必要です。
(e) t が 12.7 mm を超える場合は、多機能ヘッド ( オプション )
が必要です。
5. 搭載品種数 Max. 9 品種 / 1 パレット ( データ上 )
•
マガジン (GS-MG100) : 270 品種
T7A3
7OM-1601
1-4
1 章 1. 装置の概要
項 目 内 容

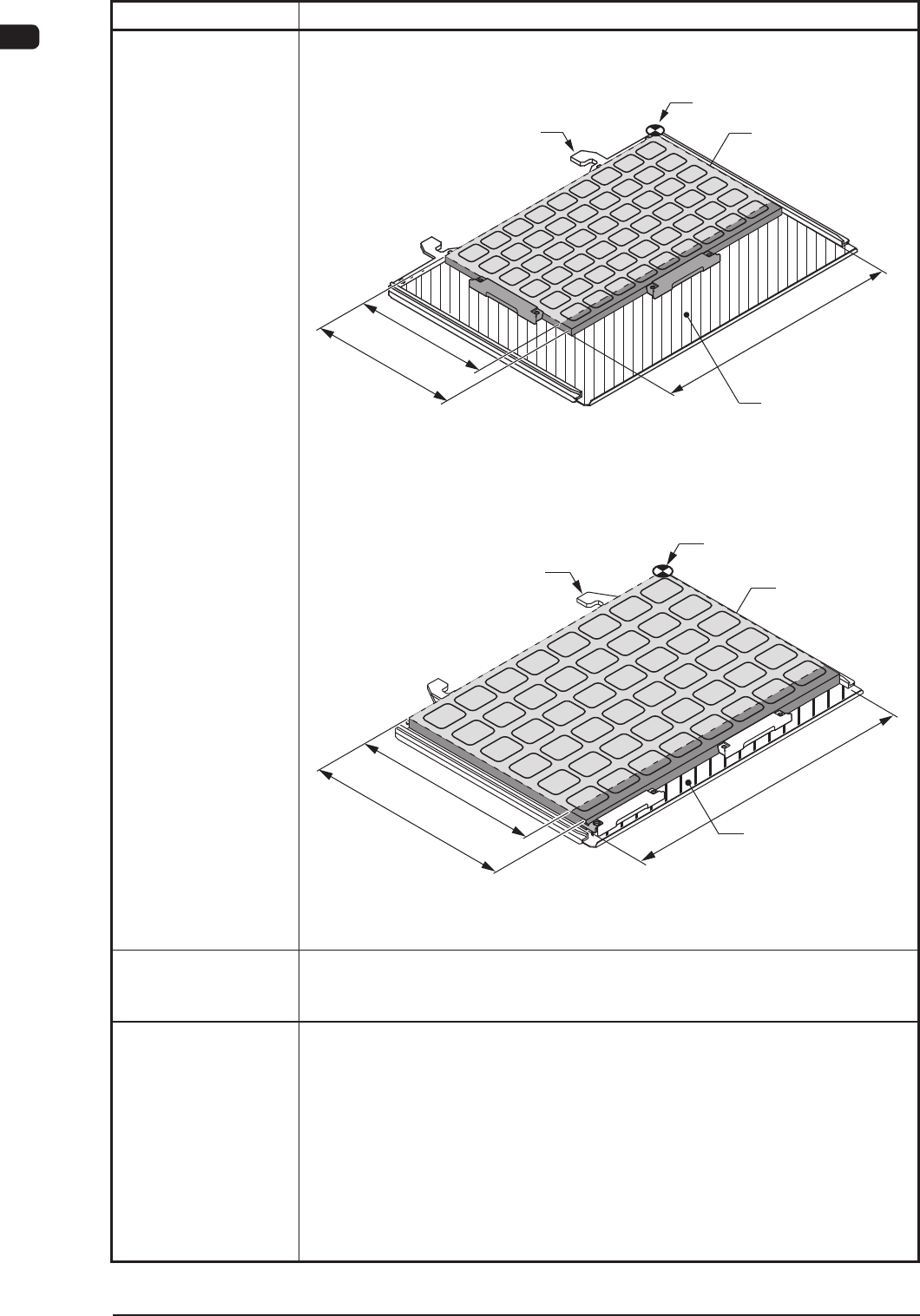

6. トレイの配置 トレイは、斜線部には配置できません。
JEDEC サイズ多段トレイフィーダ (GS-FP100) の場合
パレット原点
パレット
トレイ
323 mm
トレイ
配置不可範囲
131 mm
136 mm
注
注 : 多機能ヘッド (GS-MH100) の場合は、131 mm の範囲外の部品は吸
着できません。
FULL サイズ多段トレイフィーダ (GS-FP200) の場合
トレイ配置不可範囲
230 mm
330 mm
パレット原点
パレット
トレイ
218.5 mm
注
注 : 多機能ヘッド (GS-MH100) の場合は、218.5 mm の範囲外の部品は
吸着できません。
7. パレット搭載数 Max. 15 パレット
×
2 マガジン
注 : トレイ高さによっては、搭載できるパレット数に制限があります。
8. マガジン総質量 Max. 40 kg / マガジン
注 ： ただし、1 パレットに搭載可能な総質量は Max. 2 kg です。
参考総質量
{( 部品 + トレイ固定マグネット + マグネットアタッチメント )
+ パレット }
×
15 段 + マガジン
= {1.63 + 0.7}
×
15 + 5
= 40 kg
T7A4
