1 章 1. 装置の概要
1-5
項 目 内 容
9. マガジン一括交
換
マガジンの一括交換ができます。
10. マガジン分離機
能
マガジン搭載部をエレベータの上端または下端部に移動することによ
り、機械動作中にマガジンやトレイの交換ができます。
11. 使用電源 AC 200 V (SIGMA-G4/G5 本体より供給されます。)
12. 皮相電力 約 3.0 kVA ( 参考 )
13. 使用空気圧 0.45 MPa (4.6 kgf/cm2)
注 : 以下のドライクリーンエアをご使用ください。
水 分 : 露点 - 17 ℃ 以下 ( 大気圧 )
油 分 : 0.1 mg/m³ 以下 (ANR)
ダスト : 固形物 0.01 µm 以下
(SIGMA-G4/G5 本体より供給されます。)
14. 空気消費量 約 2 L/min ( 標準状態 )
15. 質 量 JEDEC/FULL サイズトラバースカート : 約 140 kg
( マガジン総質量を除きます。)
エレベータユニット : 約 180 kg
( マガジン総質量を除きます。)
マガジン : 約 5 kg
( パレット総質量を除きます。)
パレット : 約 700 g
トレイ固定マグネット : 約 25 g
マグネットアタッチメント : 約 2 g
16. 寸 法 JEDEC サイズトラバースカート :
約 幅 806
×
奥行 852
×
高 1,078 mm
FULL サイズトラバースカート :
約 幅 806
×
奥行 860
×
高 1,078 mm
エレベータユニット :
約 幅 551
×
奥行 506
×
高 1,500 mm
パレット :
約 幅 350
×
奥行 296
×
高 8.5 mm
トレイ固定マグネット :
約 幅 84
×
奥行 15
×
高 8 mm
マグネットアタッチメント :
約 幅 10.5
×
奥行 19.5
×
高 6 mm
T7A5
1003-003
7OM-1601
1-6
1 章 1. 装置の概要
0912-002
項 目 内 容
17. 設置位置と型式
指定
多段トレイフィーダの設置位置は以下の指定となります。
注 : (a) 多段トレイフィーダ設置側に、8 mm テープフィーダの場合
で、10 本搭載可能です。
(b) SIGMA-G5 では、JEDEC / FULL サイズ多段トレイフィーダ
(GS-FP100 / GS-FP200) を使用できます。
(c) FULL サイズ多段トレイフィーダ使用時のノズルストッカは、
装置内側の 1 個のみ使用可能です。
(d) SIGMA-G4 では、FULL サイズ多段トレイフィーダ (GS-FP200)
は使用できません。

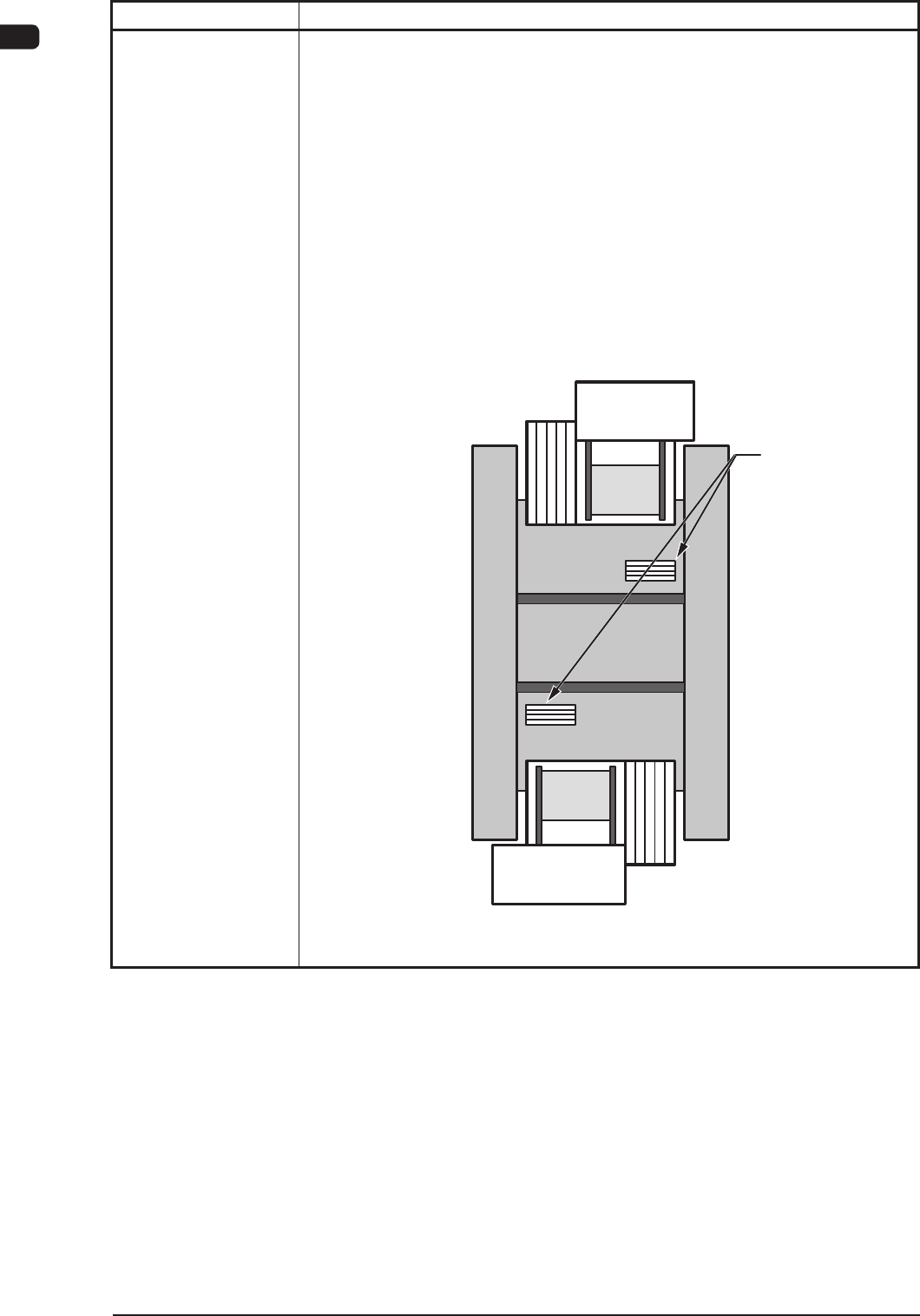

SIGMA-G5 の設置位置
JEDEC サイズ多段トレイフィーダ (GS-FP100) の場合
GS-FP100
GS-FP100
ノズルストッカ
装置手前側
T7A6
7OM-1601
1 章 1. 装置の概要
1-7
0912-001
項 目 内 容

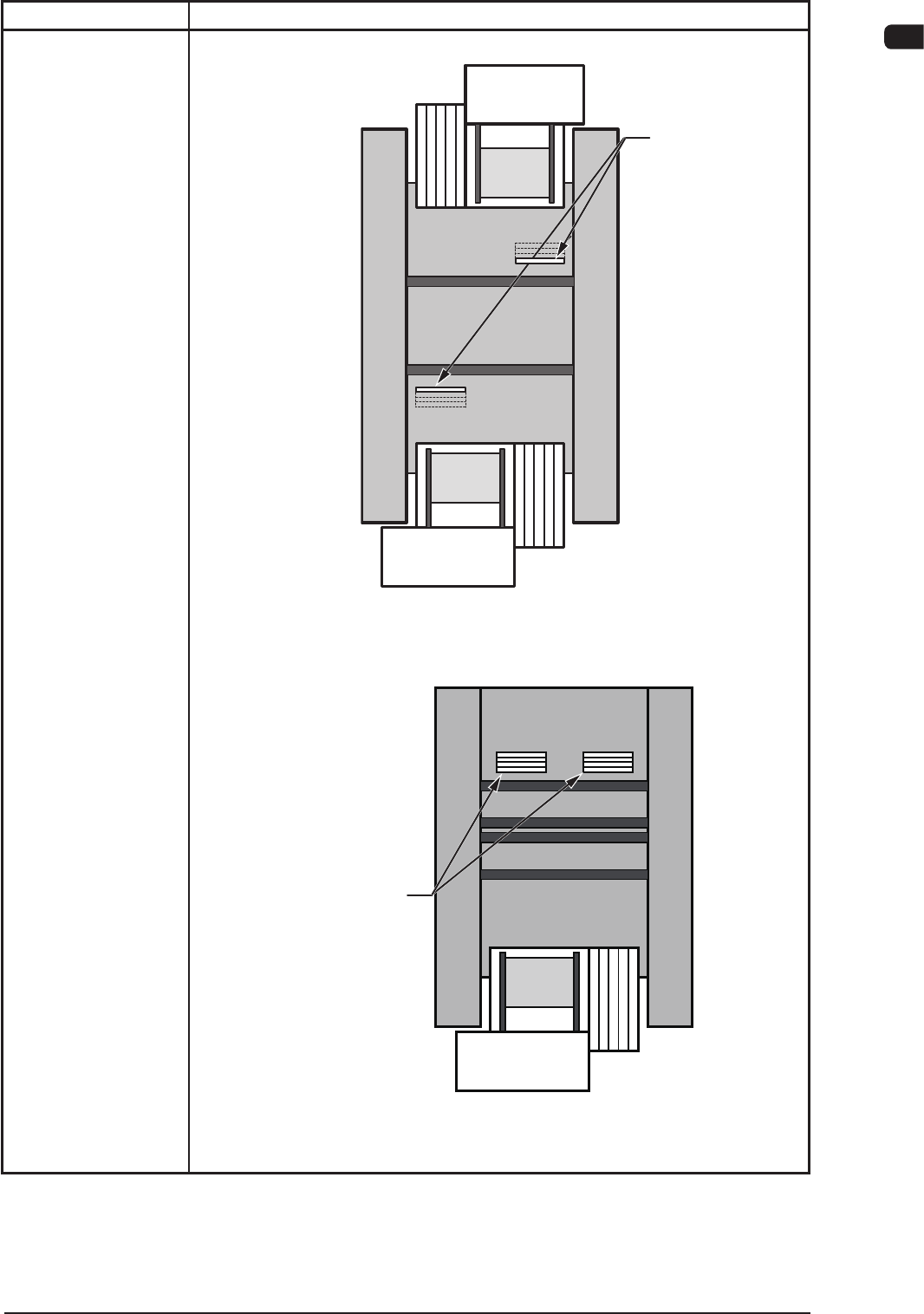

FULL サイズ多段トレイフィーダ (GS-FP200) の場合
GS-FP200
GS-FP200
ノズルストッカ
注 c
装置手前側
SIGMA-G4 の設置位置
注 d
GS-FP100
ノズルストッカ
装置手前側
T7A7
