7OM-1601 1-12 1 章 3. 各部の名称と取扱い方法 リールフォルダ スロット部 トラバース部 カッタユニット トラバースカート F7A2 マガジン (GS-MG100) F7A3 パレット ( GS-MP100) トレイ固定マグネット ( GS-MF100) パレット、トレイ固定マグネット F7A4 0912-002
7OM-1601
1 章 3. 各部の名称と取扱い方法
1-11
3. 各部の名称と取扱い方法
本装置は、エレベータユニット、マガジン、カッターユニット、パレット、
JEDEC/FULL トラバースカート、トレイ固定マグネットで構成されます。
警告
装置内には、人身事故の原因となる、強力な可動部や高
電圧の危険があります。
•
資格のある保守員以外はカバーを外さないでください。
•
装置の安全カバーは、取付けた状態で使用してくださ
い。
•
安全カバーが外れている場合は、取付けてください。
•
運転を開始する前に、マガジン扉を閉めてください。
•
マガジン扉のインターロックを解除しないでください。

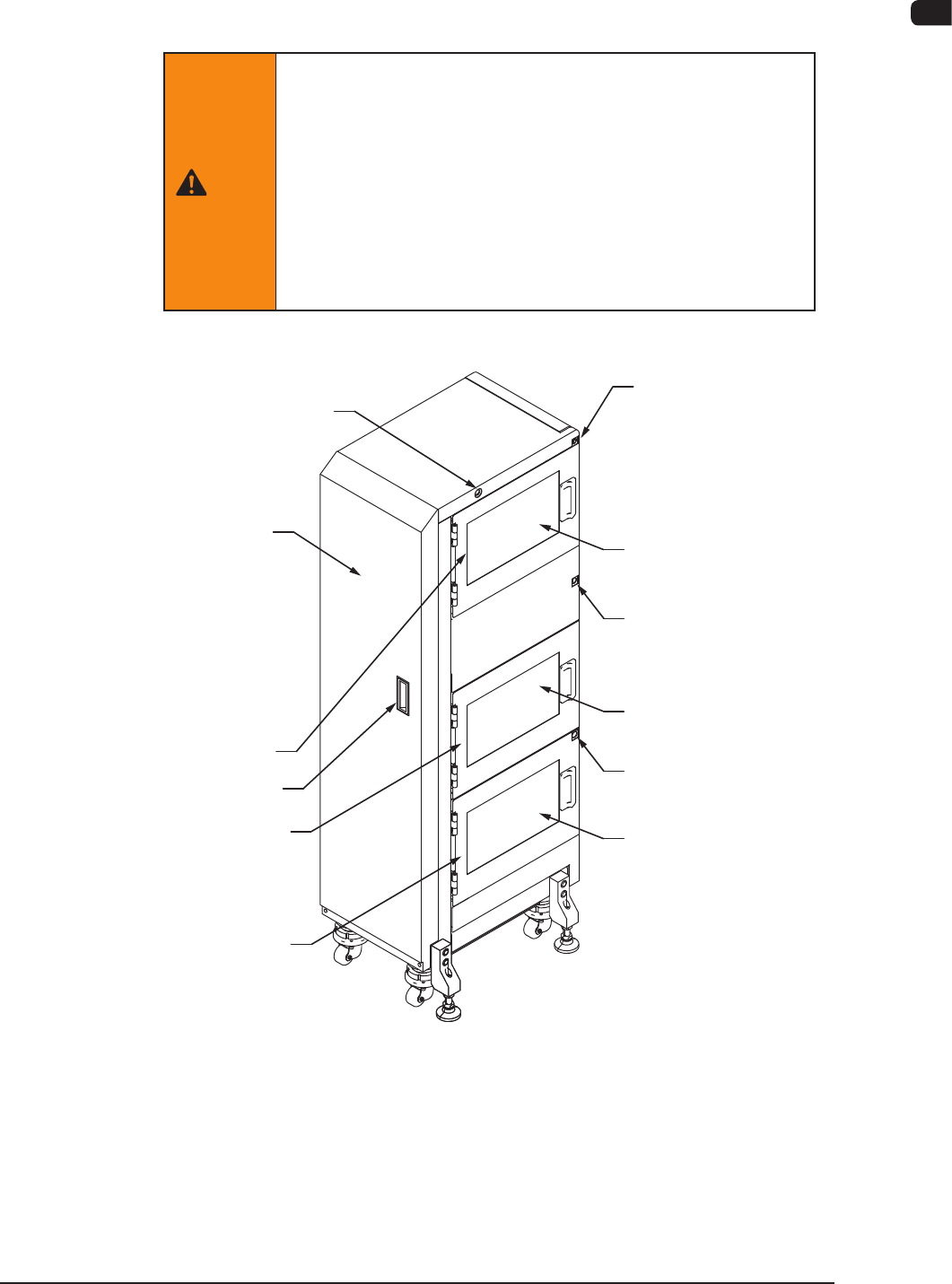

マガジン
2 READY
準備完了スイッチ
交換位置
READY
準備完了スイッチ
マガジン
1 READY
準備完了スイッチ
マガジン
2
補給位置
マガジン交換位置(上)
マガジン
1
補給位置
マガジン交換位置(下)
マガジン交換位置
エレベータ電源
LED
安全カバー
取 手
マガジン 2 扉
交換位置扉
マガジン
1
扉
エレベータユニット ( 装置前面 ) F7A1
1109-005
7OM-1601
1-12
1 章 3. 各部の名称と取扱い方法

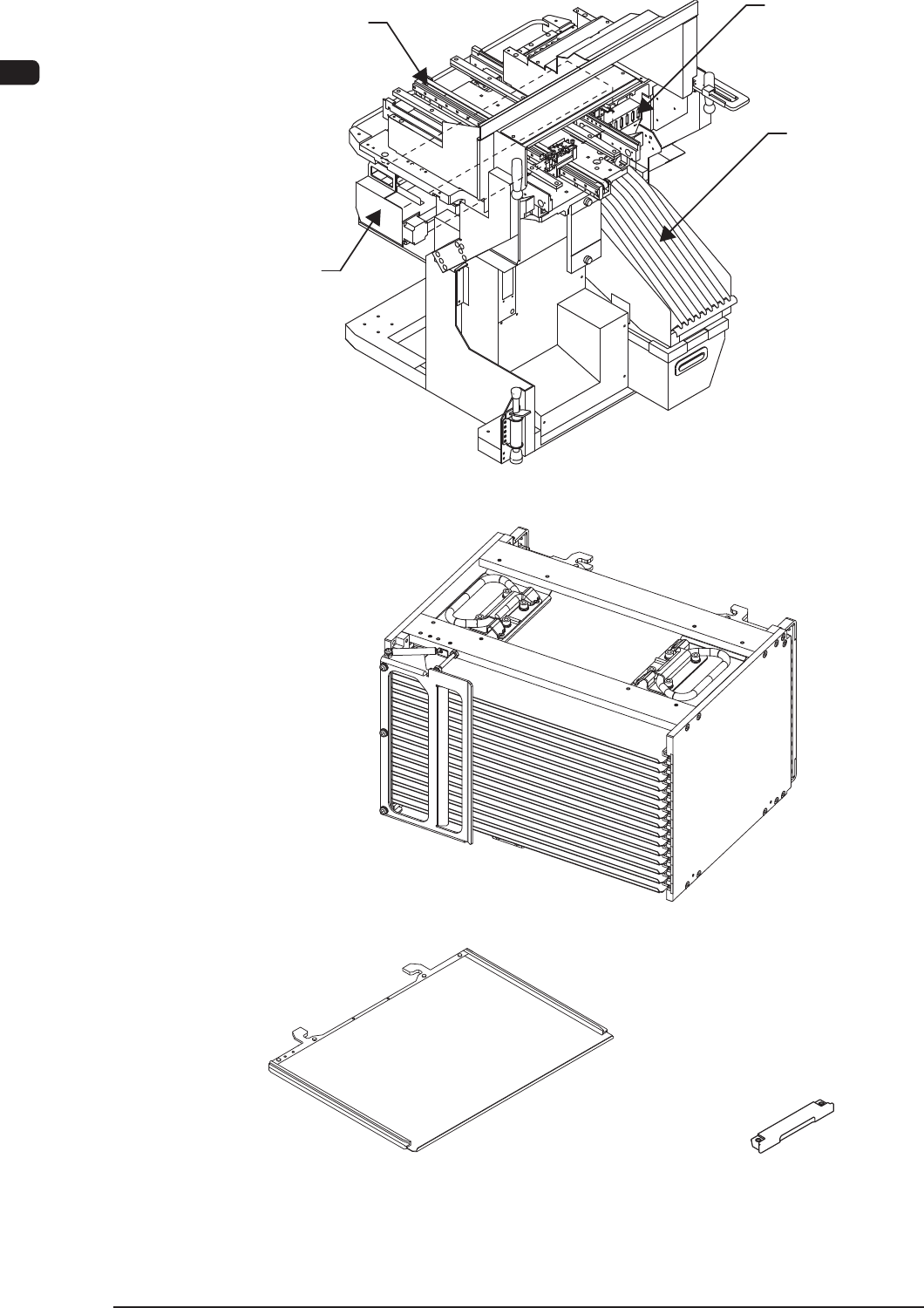

リールフォルダ
スロット部
トラバース部
カッタユニット
トラバースカート F7A2
マガジン (GS-MG100) F7A3
パレット (GS-MP100)
トレイ固定マグネット
(GS-MF100)
パレット、トレイ固定マグネット F7A4
0912-002
7OM-1601
1 章 3. 各部の名称と取扱い方法
1-13
3.1 エレベータユニット
マガジンを上下させるための機構です。
エレベータには、パレットを収納したマガジンを 2 台搭載することができ、
各々のマガジンを別々に上下駆動させます。
部品の交換は、マガジン単位またはパレット単位で行うことができ、とも
に所定のマガジン交換位置で行います。
エレベータ内へのマガジンの取付け / 取外しは、手動で行います。
エレベータ上に取付けられたマガジンはバネ力によってクランプされ、位
置決めされます。
また、エレベータユニットはどのトラバースカートにも取付け可能です。
警告
エレベータユニット移動時は、床の傾き、段差に注意し
てください。
エレベータユニットは、床勾配が 10/1000 mm 以上傾くと
転倒するおそれがあります。
注 意
(a) トレイ部品を搭載したまま移動しないでください。
トレイ部品が散乱してしまいます。
(b) エレベータユニットを移動するときは、カバー側面に付いている取
手を握って移動してください。

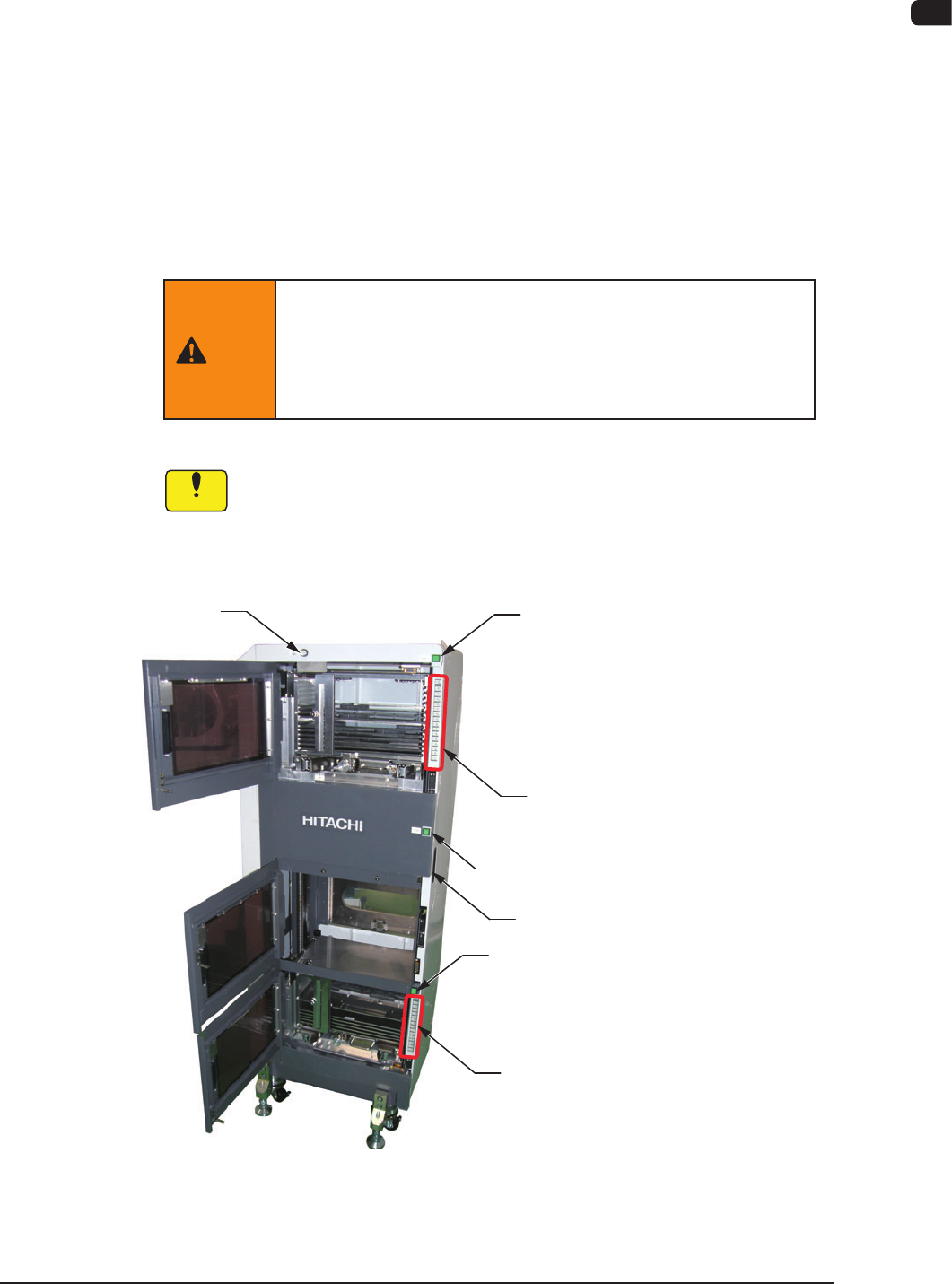

[ALL CHANGE]ボタン(上)、
段番号ボタン [1]から[15](上)
[ALL CHANGE]ボタン(下)、
段番号ボタン [1]から[15](下)
エレベータ電源LED
［1］
［3］
取 手
［3］
準備完了スイッチ
(マガジン 2 READY)
［2］
準備完了スイッチ
(交換位置 READY)
［2］
準備完了スイッチ
(マガジン 1 READY)
［2］
F7A5
1011-004
